Установка алмазного бурения Husqvarna DM 220 - трехскоростная коробка передач с водяным охлаждением
Softstart. Устройство Softstart представляет собой ограничитель тока, обеспечивающий плавный старт.
Smart Start. При активации функции Smart Start машина работает на более низкой скорости. Это облегчает начало бурения материала.
Система Elgard - электронное устройство защиты от перегрузки. Оно позволяет избежать повреждений запасных частей машины и продлить их срок службы. Благодаря Elgard становится возможно определение момента достижения шиной предельной нагрузки. Elgard. При перегрузке двигателя устройство защиты от перегрузки сообщает импульсы двигателю. Уменьшите нагрузку, и двигатель начнет работать с нормальной скоростью.

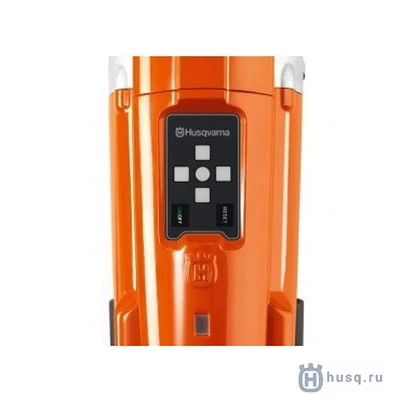

Level guiding system. Направляющее по уровню устройство, работает как электронный уровень и помогает пользователю выполнять бурение в нужном положении. Считывание показаний светодиодного индикатора, расположенного в верхней части машины, и соответствующее изменение ее положения облегчает процесс бурения для оператора и обеспечивает более высокую точность.
Поворачивающаяся ручка. Ручка может полностью поворачиваться вокруг шпинделя и может быть зафиксирована в любом положении.
Поворачивающееся водоструйное/пылевое сопло. Сопло может полностью поворачиваться вокруг шпинделя и может быть зафиксировано в любом положении. Сопло можно подсоединить к подаче воды при влажном бурении или пылесосу при сухом бурении.
Сухое бурение
- При сверлении образуется пыль, которая может причинить вред здоровью при попадании в органы дыхания. Пользуйтесь одобренным респиратором. Подсоедините машину к пылесосу для эффективного удаления пыли при сухом бурении.
- При сверление отверстий в потолке во избежание попадания воды внутрь машины следует использовать коллектор воды.
Ручное сверление
- При ручном сверлении используйте сверло с максимальным диаметром не более 80 мм. Чем больше сверло, тем труднее удержать машину при заклинивании сверла.
-
Никогда не выполняйте ручное бурение со стремянки. Ручное сверление в подобной ситуации связано с большими рисками, так как очень высока опасность падения при заклинивании сверла.
Бурение на стойке
- Если предполагается сверление со стремянки или со строительных лесов, всегда используйте стенд для сверления.
Бурильная машина Husqvarna DM 220 оснащена системой защиты от перегрузки (Elgard). Оно отключает электропитание тогда, когда машина подвержена перегрузкам или происходит заедание сверла. При заедании сверла и отключении электропитания защитой от перегрузок коробка передачи предохраняется механической муфтой скольжения.
Особенности модели:
- Бурильная машина Husqvarna DM 220 имеет редуктор с водяным охлаждением, в котором вода проходит через шпиндель, продлевая срок службы редуктора и прокладок;
- DM 220 имеет стандартную шейку для закрепления на стойке;
- Функциональные эргономические особенности делают бурильные машины Husqvarna легкими и удобными в эксплуатации. Кнопки и органы управления легкодоступны и имеют эргономичный дизайн;
- Трехскоростная коробка передач с водяным охлаждением обеспечивает оптимальные характеристики бурения и длительные интервалы между обслуживанием;
- Водяной шланг и электрический кабель проходят параллельно и удобно отводятся от бурмашины;
- Благодаря электронному регулированию скорости вращения двигателя работа всегда может выполняться с оптимальной мощностью;
- Пластиковый корпус устойчив к падениям и повседневному износу;
- Бурмашина может использоваться в горизонтальном и вертикальном бурении и бурении под углом;
- Бурильная машина Husqvarna DM 220 поставляется в пластиковом кейсе;
- Трехходовой клапан позволяет выполнять как сухое, так и влажное бурение;
- Передняя рукоятка поворачивается на 360°, что бывает полезно при бурении в ограниченном пространстве;
- Машина оборудована системой Elgard™, указывающей с помощью пульсации на перегрузку машины. Это позволяет избежать повреждения двигателя и продлить срок службы изделия;
- Светодиодный индикатор указывает, когда машина находится в предпочтительном вертикальном, горизонтальном или угловом положении. Это способствует более эффективному бурению.
Для безопасности и удобства работы с бурильной машиной DM 220 всегда используйте:
- Защитный шлем;
- Защитные наушники;
- Защитные очки или маску;
- Респиратор;
- Прочные перчатки с не скользящим хватом;
- Плотно прилегающая и удобная одежда, не стесняющая свободу движений;
- Сапоги со стальным носком и с не скользкой подошвой.
Схема
- Шпиндель бурильной машины
- Поворачивающаяся ручка
- Коробка передач
- Электронный индикатор уровня
- Индикатор мощности
- Двигатель
- Выключатель питания с функцией Smart Start
- Кнопка блокировки, выключатель питания
- Контрольная крышка корпуса
- Защитный кожух
- Кронштейн для более легкого запуска
- Переключатель передачи
- Подключение к пылесборнику
- Муфта подключения воды
- Масляная пробка
- Установка подставки
- Прерыватель тока при утечке тока на корпус
- Гаечные ключи
- Штуцер для подключения воды
- Адаптер (только для США)
Применение:
- Бурение отверстий под различными углами;
- Бурение в направлении вверх и вниз;
- Бурение в горизонтальной плоскости;
- Бурение вентиляционных каналов и отверстий для труб и кабелей.
Технические характеристики
| Модель: | DM 220 |
| Встроенная система для сухого бурения | + |
| Гарантированная звуковая мощность, Lw дБ (А) | 94 |
| Гарантия | 1 год |
| Звуковое давление возле уха оператора, дБ (А) | 90 |
| Количество скоростей | 3 |
| Максимальный диаметр бурения со стойкой, мм | 150 |
| Максимальный ход, мм | 800 |
| Мощность двигателя, кВт | 1.85 |
| Напряжение, В | 230 |
| Номинальный ток, А | 8 |
| Пластиковый кейс | + |
| Регулируемая передняя рукоятка на 360° | + |
| Резьба шпинделя, внешняя | 1 1/4″ |
| Резьба шпинделя, внутренняя | G 1/2″ |
| Рекомендуемая бурильная стойка | DS 250 (приобретается отдельно) |
| Скорость вращения шпинделя без нагрузки, об./мин | 730 / 1700 / 3600 |
| Тип двигателя | Электрический 1-фазный |
| Функция SmartStart™ (Iron) | + |
| Электронная система защиты от перегрузки Elgard ™ | + |
| Электронная система плавного пуска SoftStart ™ | + |
| Высота в упаковке, мм | 1000 |
| Длина в упаковке, мм | 2000 |
| Ширина в упаковке, мм | 2000 |
| Масса (без режущего оборудования), кг | 7.5 |
| Масса брутто, кг | 50 |
