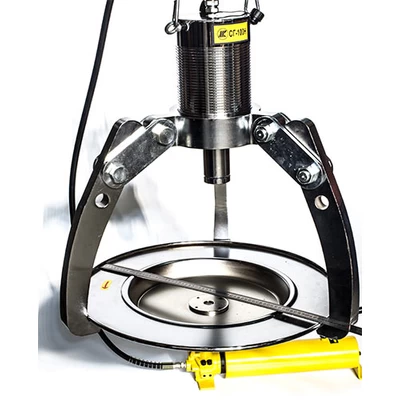

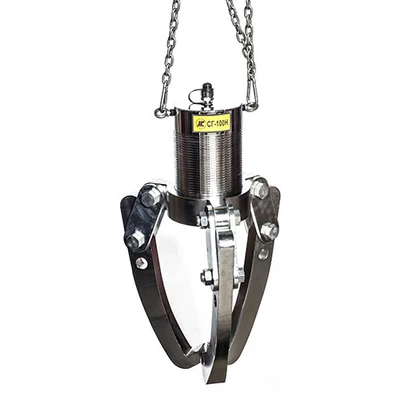

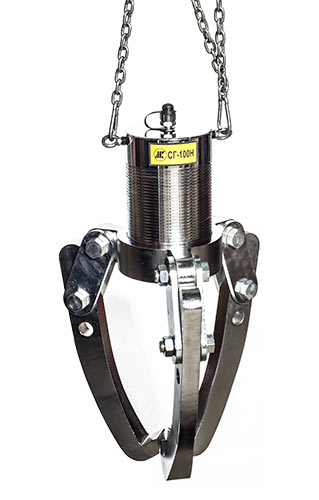

Гидравлический съемник СГ-100Н - для демонтажа подшипников, зубчатых колес, ступиц, шкивов и других деталей
Гидравлические съемники СГ-100Н предназначены для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других деталей, установленных с натягом.
Данный съёмник поставляется в комплекте с насосом гидравлическим ручным двухступенчатым Инстан НРГ 700-2.7
Устройство и схема сборки съемника
1. Съемная рукоятка
2. Основание рукоятки
3. Рукав высокого давления
4. Гидравлическое быстроразъемное соединение
5. Серьги для крепления ла
6. Крепежные элементы
7. Лапы съемника
8. Основание для крепления лап
9. Гидроцилиндр с регулировочной резьбой
10. Шток
11. Подпружиненный центрирующий конус
В лапах съемника предусмотрены отверстия, для соединения с серьгами. В зависимости от комплектации лапы бывают либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон.
Технические характеристики
| Модель | СГ-100H |
| Максимальное осевое усилие, т | 100 |
| Минимальный диаметр захватываемой детали, мм | 200 |
| Максимальный диаметр захватываемой детали, мм | 680 |
| Максимальная глубина захвата, мм | 395 |
| Ход штока, мм | 87 |
| Рабочее давление съемника, бар | 700 |
| Вес съемника без насоса, кг | 89 |
| Размеры упаковки (пластиковый кейс), мм | 700 х 400 х 300 |
Руководство по эксплуатации Инстан СГ-100Н
