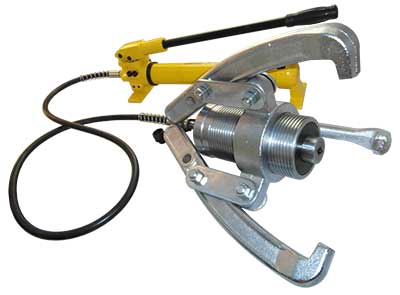

Гидравлический съемник СГ-10Н - для демонтажа подшипников, зубчатых колес, ступиц, шкивов и других деталей
Гидравлические съемники с внешним насосом СГ-10Н предназначены для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других деталей, установленных с натягом.
-
Данный съёмник поставляется в комплекте с выносным ручным двухступенчатым гидронасосом НРГ 700-0.7.
Устройство и схема сборки съемника
- Съемная рукоятка
- Основание рукоятки
- Рукав высокого давления
- Гидравлическое быстроразъемное соединение
- Серьги для крепления лап
- Крепежные элементы
- Лапы съемника
- Основание для крепления лап
- Гидроцилиндр с регулировочной резьбой
- Шток
- Подпружиненный центрирующий конус
В лапах съемника предусмотрены отверстия, для соединения с серьгами. В зависимости от комплектации лапы бывают
либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон.
Технические характеристики
Модель | СГ-10H |
Максимальное осевое усилие, т | 10 |
Минимальный диаметр захватываемой детали, мм | 50 |
Максимальный диаметр захватываемой детали, мм | 300 |
Максимальная глубина захвата, мм | 230 |
Ход штока, мм | 60 |
Длина рукава высокого давления внешнего насоса съемника, м | 1.8 |
Рабочее давление съемника, бар | 630 |
Полный вес съемника в комплекте с внешним насосом в упаковке, кг | 18.4 |
Вес внешнего насоса съемника (с рукавом высокого давления), кг | 9.7 |
Размеры упаковки (пластиковый кейс), мм | 730 х 190 х 190 |
