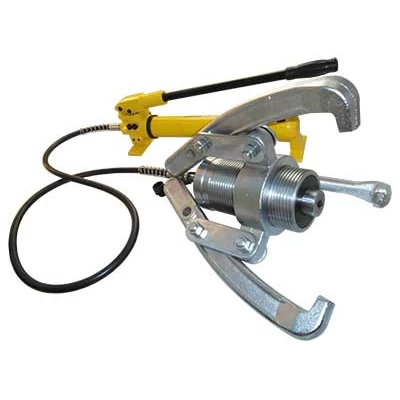

Гидравлический съемник СГ-20Н - для демонтажа подшипников, зубчатых колес, ступиц, шкивов и других деталей
Гидравлические съемники с внешним насосом СГ-20Н предназначены для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других деталей, установленных с натягом.
Данный съёмник поставляется в комплекте с гидравлическим ручным двухступенчатым насосом НРГ 700-0.7
Устройство и схема сборки съемника
1. Съемная рукоятка
2. Основание рукоятки
3. Рукав высокого давления
4. Гидравлическое быстроразъемное соединение
5. Серьги для крепления ла
6. Крепежные элементы
7. Лапы съемника
8. Основание для крепления лап
9. Гидроцилиндр с регулировочной резьбой
10. Шток
11. Подпружиненный центрирующий конус
В лапах съемника предусмотрены отверстия, для соединения с серьгами. В зависимости от комплектации лапы бывают либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон.
Технические характеристики
| Модель | СГ-20H |
| Максимальное осевое усилие, т | 20 |
| Минимальный диаметр захватываемой детали, мм | 100 |
| Максимальный диаметр захватываемой детали, мм | 350 |
| Максимальная глубина захвата, мм | 280 |
| Ход штока, мм | 70 |
| Длина рукава высокого давления внешнего насоса съемника, м | 1.8 |
| Рабочее давление съемника, бар | 630 |
| Полный вес съемника в комплекте с внешним насосом в упаковке, кг | 26 |
| Вес внешнего насоса съемника (с рукавом высокого давления), кг | 9.7 |
| Размеры упаковки (пластиковый кейс), мм | 730 х 200 х 180 |
