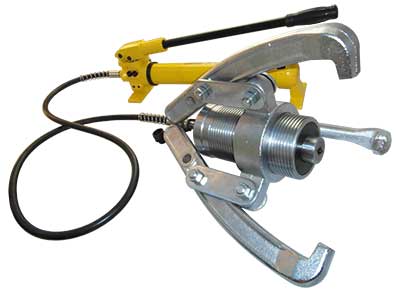

Съемник СГ-5Н с выносным насосом - для демонтажа подшипников, зубчатых колес, ступиц, шкивов и других деталей
Гидравлические съемники с внешним насосом СГ-5Н предназначены для демонтажа подшипников, зубчатых колес, шкивов, ступиц и других деталей, установленных с натягом.
Комплектуется выносным гидравлическим насосом:
Устройство и схема сборки съемника
1. Съемная рукоятка
2. Основание рукоятки
3. Рукав высокого давления
4. Гидравлическое быстроразъемное соединение
5. Серьги для крепления ла
6. Крепежные элементы
7. Лапы съемника
8. Основание для крепления лап
9. Гидроцилиндр с регулировочной резьбой
10. Шток
11. Подпружиненный центрирующий конус
В лапах съемника предусмотрены отверстия, для соединения с серьгами. В зависимости от комплектации лапы бывают либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон. Гидравлический съемник СГ-5Н можно использовать как с тремя, так и с двумя лапами (захватами). При использовании съемника с двумя захватами, лапы крепятся к диаметрально противоположным проушинам основания с помощью серег.
Технические характеристики
| Модель | СГ-5H |
| Максимальное осевое усилие, т | 5 |
| Минимальный диаметр захватываемой детали, мм | 50 |
| Максимальный диаметр захватываемой детали, мм | 220 |
| Максимальная глубина захвата, мм | 170 |
| Ход штока, мм | 52 |
| Длина рукава высокого давления внешнего насоса съемника, м | 1.1 |
| Рабочее давление съемника, бар | 400 |
| Полный вес съемника в комплекте с внешним насосом в упаковке, кг | 10.5 |
| Вес внешнего насоса съемника (с рукавом высокого давления), кг | 4.8 |
| Размеры упаковки (пластиковый кейс), мм | 610 х 150 х 170 |
Руководство по эксплуатации Инстан СГ-5Н
