Cъёмник подшипников Инстан СГ-5H

От 643 BYN



Заказать звонок
Артикул: СГ-5H

Производитель: НПФ «Инстан»

Научно-производственная фирма "ИНСТАН" с 1991 года занимается проектированием и серийным изготовлением средств малой механизации.

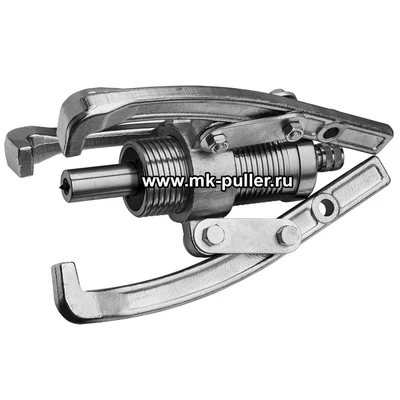

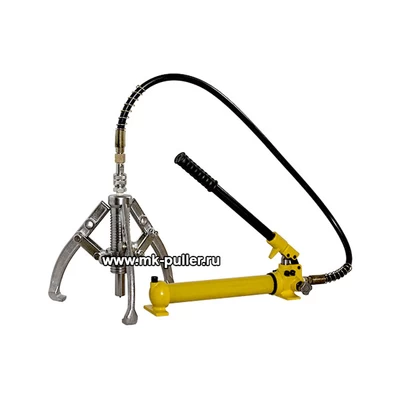

Съемник СГ-5Н с выносным насосом - для демонтажа подшипников, зубчатых колес, ступиц, шкивов и других, установленных с натягом деталей с валов

Устройство и схема сборки съемника

1. Съемная рукоятка
2. Основание рукоятки
3. Рукав высокого давления
4. Гидравлическое быстроразъемное соединение
5. Серьги для крепления ла
6. Крепежные элементы
7. Лапы съемника
8. Основание для крепления лап
9. Гидроцилиндр с регулировочной резьбой
10. Шток
11. Подпружиненный центрирующий конус











В лапах съемника предусмотрены отверстия, для соединения с серьгами. В зависимости от комплектации лапы бывают либо с двумя отверстиями и захватом с одной стороны, либо одним отверстием и захватами с двух сторон. Гидравлический съемник СГ-5Н можно использовать как с тремя, так и с двумя лапами (захватами). При использовании съемника с двумя захватами, лапы крепятся к диаметрально противоположным проушинам основания с помощью серег.

Технические характеристики

Модель СГ-5H
Максимальное осевое усилие, т 5
Минимальный диаметр захватываемой детали, мм 50
Максимальный диаметр захватываемой детали, мм 220
Максимальная глубина захвата, мм 170
Ход штока, мм 52
Длина рукава высокого давления внешнего насоса съемника, м 1.1
Рабочее давление съемника, бар 400
Полный вес съемника в комплекте с внешним насосом в упаковке, кг 10.5
Вес внешнего насоса съемника (с рукавом высокого давления), кг 4.8
Размеры упаковки (пластиковый кейс), мм 610 х 150 х 170

Руководство по эксплуатации Инстан СГ-5Н

Паспорт насоса съёмника подшипников Инстан НРГ
