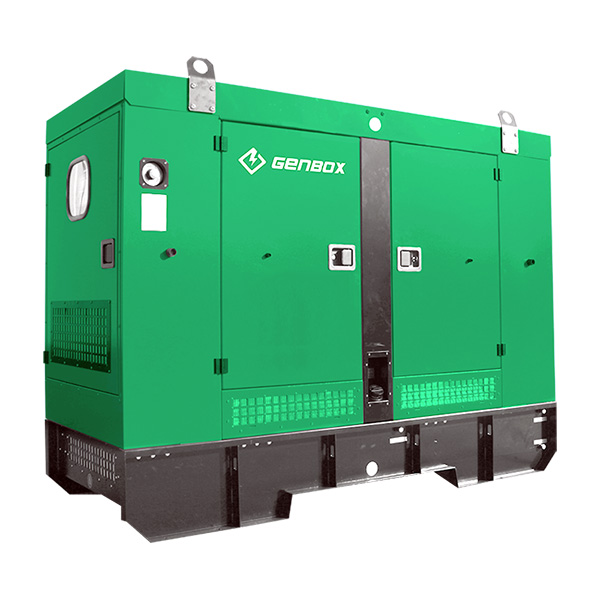

Дизельный генератор GENBOX IV24 — используется в качестве основного и резервного источника электроснабжения
Дизельные электростанции (генераторы) производства GENBOX на базе двигателей FPT (IVECO) мощностью 24 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400/230 В.
Преимущества
- Топливная система - двигатели надежны в работе даже на низкокачественном топливе, так как имеют очень простую конструкцию, изначально неприхотливую к его качеству, а 2-х ступенчатая фильтрация топлива гарантирует продолжительную безотказную работу, в том числе и в российских условиях.
- Повышенная нагрузочная способность - промышленные двигатели FPT (Iveco) — это гарантированная высокая производительность при любых условиях работы. Среднесуточный коэффициент нагрузки всей линейки электростанций — 80% от основной мощности, в то время как коэффициент конкурентов не превышает 70%.
- Экономичность - имея один из лучших показателей топливной эффективности, достигнутых благодаря электронной системе впрыска Сommon Rail двигатели FPT (Iveco) позволяют существенно экономить на горючем. Также эти итальянские двигатели имеют абсолютно лучшие показатели интервала замены масла - каждые 500-2000 моточасов, что позволяет сэкономить на ТО, закупке расходных материалов и оплате услуг сервиса.
- Долговечность - ресурс промышленных двигателей данного производителя может достигать 30 000 моточасов до капитального ремонта, что обеспечивает надежную работу дизельной электростанции в течение длительного периода.
Варианты исполнения
- Шумозащитный кожух - снижает уровень шума и защищает оборудование от атмосферных осадков.
- На раме - когда не требуется защита от атмосферных осадков и защиты от шума.
- В контейнере Север - позволяет эксплуатировать оборудование при температурах от -60°С до +45°С.
- В морском контейнере - защищает от атмосферных осадков и предотвращает доступ посторонних лиц.
- Передвижное - прицеп авто, прицеп трактор, авто, сани и полозья.
Двигатели FPT (IVECO)
Концерн FPT (ранее Iveco Motors) — итальянский двигателестроительный гигант в секторе промышленного машиностроения. Для оснащения ДГУ концерн выпускает двигатели мощностью от 24 кВт до 595 кВт.
Дополнительные опции
Мониторинг и управление ДГУ
- Системы дистанционного мониторинга и управления
- Система управления параллельной работой дизель-генераторов
- Дублирующие аналоговые приборы
Автоматизация электростанции
- Шкаф АВР (автоматический ввод резерва)
Подогревы
- Электрический подогреватель охлаждающей жидкости (ПОЖ)
- Подогреватель охлаждающей жидкости - дизельный ПЖД / Webasto
- Подогрев картера, нагревающая пластина
- Фильтр-сепаратор с подогревом
Системы автоподкачки
- Дополнительный топливный бак
- Система автоматической дозаправки топливом
- Автоматическая дозаправка моторного масла
- Насадка топливозаборная обогреваемая
Опции исполнения
- Утепленные жалюзи
- Низкошумный глушитель 35Дб (45Дб)
- Розеточный блок
Прочее
- Комплект ЗИП на 500 – 10 000 моточасов
- Зарядное устройство АКБ
- Катушка с кабелем (для передвижных электростанций)
Технические характеристики электростанции
| Модель | IV24 / IV24(S) |
|---|---|
| Cтрана производитель | Россия |
| Мощность номинальная, кВт | 24 |
| Мощность максимальная, кВт | 26.5 |
| Коэффициент мощности, cos φ | 0.8 |
| Напряжение, В | 230 / 400 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток, А | 43 |
| Объём системы охлаждения, л | По запросу |
| Объём топливного бака, л | 190 |
| Расход топлива при 75% нагрузке, л/ч | 5.4 |
| Степень автоматизации | 2 |
| Масса, открытое исполнение / в еврокожухе, кг | По запросу |
| Габаритные размеры, открытое исполнение / в еврокожухе ДхШхВ, мм | 1900 х 900 х 1285 / 1900 х 906 х 1432 |
Технические характеристики двигателя
| Модель |
FPT-Iveco 80313AM1P.S550
|
|
Страна производства
|
Италия |
|
Мощность номинальная, кВт
|
39 |
|
Мощность максимальная, кВт
|
32 |
|
Количество цилиндров
|
3 |
|
Расположение цилиндров
|
Вертикально в ряд |
|
Тактность двигателя
|
4 |
|
Рабочий объём двигателя, л
|
2.9 |
|
Объем системы смазки, л
|
8.8 |
|
Система охлаждения
|
Жидкостная |
|
Система впуска воздуха
|
Натуральная аспирация |
|
Частота вращения коленвала, об/мин
|
1500 |
|
Диаметр цилиндра, мм
|
105 |
|
Ход поршня, мм
|
165 |
|
Степень сжатия в цилиндрах
|
0,7090277778 |
|
Регулятор оборотов
|
Электронный |
|
Напряжение бортового электрооборудования, В
|
12 |
|
Удельный расход топлива, г/кВт⋅ч
|
204 |
|
Рекомендуемый тип масла
|
Не ниже API CF-4 |
|
Максимальный расход масла от израсходованного топлива, %
|
0.1 |
|
Габаритные размеры Д×Ш×В, мм
|
945 х 625 х 872 |
|
Сухая масса, кг
|
370 |
Технические характеристики генератора
| Модель |
Mecc Аlte ECP28-VL/4С
|
| Страна производства | Италия |
|
Номинальная мощность, кВт
|
24 |
|
Номинальная сила тока, А
|
43 |
|
Тип генератора
|
Бесщёточный, синхронный |
|
Система возбуждения
|
Стандартная (самовозбуждение) |
|
Напряжение, В
|
230 / 400 |
|
Частота вращения, об/мин
|
1500 |
|
Частота тока, Гц
|
50 |
|
Количество фаз
|
3 |
|
КПД, %
|
88.5 |
|
Обмотки генератора
|
Шаг 2/3, схема соединения - "звезда" |
|
Количество опорных подшипников
|
1 |
|
Класс защиты обмотки
|
IP21, IP47 |
|
Степень изоляции
|
H |
|
Коэффициент мощности, cos φ
|
0.8 |
|
Точность регулировки напряжения, %
|
1 |
|
Регулятор напряжения
|
Электронный DSR |
|
Доступная перегрузка по току до 1 часа (каждые 6 часов), %
|
110 |
|
Габаритные размеры Д×Ш×В, мм
|
569 х 312 х 488 |
|
Масса, кг
|
162 |
Технические характеристики системы управления
| Модель | DATACOM D300 |
| Страна производства | Турция |
| Язык интерфейса контроллера | Русский |
| Диапазон рабочих температур, °С | -30..+70 |
| Напряжение, В | 7 - 33 |
| Частота тока, Гц | 50 / 60 |
| Класс защиты | IP54 (IP65) |
| Функция задержки останова (для охлаждения двигателя) | Да |
| Сигнал тревоги - неудачный запуск ДГУ | Да |
| Функция задержки запуска | Да |
| Сигнал/останов ДГУ от датчика температуры ОЖ | Да |
| Звуковой сигнал общей аварии | Да |
| Сигнал/останов ДГУ от датчика оборотов двигателя | Да |
| Сигнал тревоги - общее предупреждение | Да |
| Сигнал тревоги - низкий уровень топлива | Да |
| Сигнал тревоги/останов ДГУ - общая неисправность | Да |
| Контроль напряжения АКБ | Да |
| Индикация силы тока | Да |
| Индикация числа оборотов двигателя | Да |
| Частотомер | Да |
| Счетчик часов наработки | Да |
| Индикация температуры охлаждающей жидкости | Да |
| Индикация давления масла | Да |
| Индикация коэффициент мощности, cos φ | Да |
| Индикация напряжения аккумулятора, В | Да |
| Индикация активной мощности по 3ф., кВт | Да |
| Индикация мощности, кВт | Да |
| Индикация суммарной активной мощности, кВт | Да |
| Индикация суммарной реактивной мощности, кВАр | Да |
| Счетчик выработанной электроэнергии, кВт/ч | Да |
| Индикация уровня топлива в баке | Да |
| Журнал событий | Да |
| Останов по низкому напряжению | Да |
