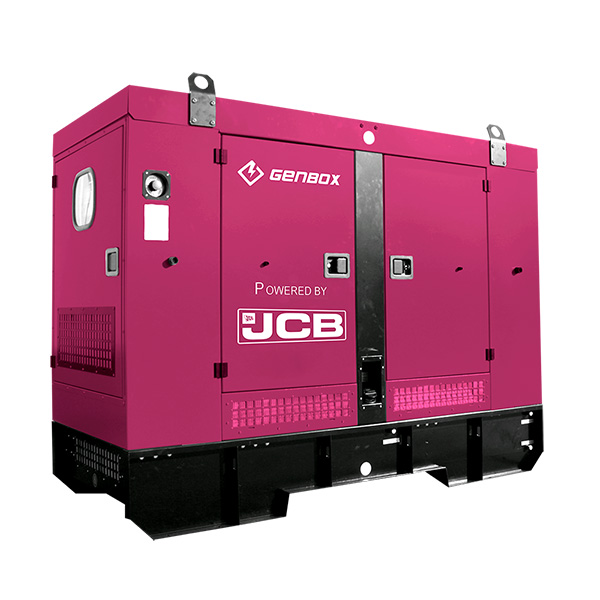

Дизельный генератор GENBOX CB90 — используется в качестве основного и резервного источника электроснабжения
Дизельные электростанции (генераторы) производства GENBOX на базе двигателей JCB мощностью 87 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400/230 В.
Преимущества
- Передаточная характеристика - высоко интегрированные системы обработки воздуха и топливные системы, используемые в двигателях JCB, разработаны для обеспечения мощности и производительности в расширенном диапазоне скоростей и требований по нагрузке.
- Решение по выбросам - на каждом этапе принятия законов о выбросах, JCB создает инновационное решение, сводящее к минимуму неудобства для клиентов. Сосредоточив внимание на минимизации выбросов в цилиндрах с помощью технологии сгорания с низким содержанием твердых частиц, мы можем предложить компактный блок для простоты установки.
- Исключительное принятие нагрузки - четыре клапана на цилиндр, тщательно подобранный впускной коллектор и настройки подачи топлива, обеспечивают мощность, когда она больше всего нужна.
- Высокий крутящий момент при низких оборотах двигателя - конструктивное исполнение двигателей JCB обеспечивает высокий крутящий момент при низких оборотах двигателя, что позволяет OEM-производителям разрабатывать более эффективное оборудование и улучшать производительность для оператора.
Варианты исполнения
- Шумозащитный кожух - снижает уровень шума и защищает оборудование от атмосферных осадков.
- На раме - когда не требуется защита от атмосферных осадков и защиты от шума.
- В контейнере Север - позволяет эксплуатировать оборудование при температурах от -60°С до +45°С.
- В морском контейнере - защищает от атмосферных осадков и предотвращает доступ посторонних лиц.
- Передвижное - прицеп авто, прицеп трактор, авто, сани и полозья.
Двигатели JCB
Всемирно известный производитель строительной и специальной техники, корпорация JCB также знаменита своими дизельными двигателями, производимыми по самым высоким стандартам надежности. Располагая собственным научно-конструкторским бюро и высокотехнологичным производством, британская компания уже более 60 лет поставляет на рынок только высококлассную продукцию. Для оснащения ДГУ JCB производит дизельные двигатели мощностью от 53 кВт до 176 кВт.
Дополнительные опции
Мониторинг и управление ДГУ
- Системы дистанционного мониторинга и управления
- Система управления параллельной работой дизель-генераторов
- Дублирующие аналоговые приборы
Автоматизация электростанции
- Шкаф АВР (автоматический ввод резерва)
Подогревы
- Электрический подогреватель охлаждающей жидкости (ПОЖ)
- Подогреватель охлаждающей жидкости - дизельный ПЖД / Webasto
- Подогрев картера, нагревающая пластина
- Фильтр-сепаратор с подогревом
Системы автоподкачки
- Дополнительный топливный бак
- Система автоматической дозаправки топливом
- Автоматическая дозаправка моторного масла
- Насадка топливозаборная обогреваемая
Опции исполнения
- Утепленные жалюзи
- Низкошумный глушитель 35Дб (45Дб)
- Розеточный блок
Прочее
- Комплект ЗИП на 500 – 10 000 моточасов
- Зарядное устройство АКБ
- Катушка с кабелем (для передвижных электростанций)
Технические характеристики электростанции
| Модель | СВ90 / СВ90(S) |
|---|---|
| Cтрана производитель | Россия |
| Мощность номинальная, кВт | 87 |
| Мощность максимальная, кВт | 97 |
| Коэффициент мощности, cos φ | 0.8 |
| Напряжение, В | 230 / 400 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток, А | 156 |
| Объём системы охлаждения, л | 15 |
| Объём топливного бака, л | 350 |
| Расход топлива при 75% нагрузке, л/ч | 19.1 |
| Степень автоматизации | 2 |
| Масса, открытое исполнение / в еврокожухе, кг | 1240 / 1580 |
| Габаритные размеры, открытое исполнение / в еврокожухе ДхШхВ, мм | 2400 х 1125 х 1600 / 2400 х 1125 х 1950 |
Технические характеристики двигателя
| Модель |
JCB 444TAG100
|
|
Страна производства
|
Великобритания |
|
Мощность номинальная, кВт
|
100 |
|
Мощность максимальная, кВт
|
110 |
|
Количество цилиндров
|
4 |
|
Расположение цилиндров
|
Рядное |
|
Тактность двигателя
|
4 |
|
Рабочий объём двигателя, л
|
4.4 |
|
Объем системы смазки, л
|
14 |
|
Система охлаждения
|
Жидкостная |
|
Система впуска воздуха
|
Турбонаддув с промежуточным охлаждением наддувочного воздуха |
|
Частота вращения коленвала, об/мин
|
1500 |
|
Диаметр цилиндра, мм
|
103 |
|
Ход поршня, мм
|
132 |
|
Степень сжатия в цилиндрах
|
17.5 |
|
Регулятор оборотов
|
Механический |
|
Напряжение бортового электрооборудования, В
|
12 |
|
Удельный расход топлива, г/кВт⋅ч
|
214 |
|
Рекомендуемый тип масла
|
Не ниже API CF-4 |
|
Максимальный расход масла от израсходованного топлива, %
|
0.1 |
|
Габаритные размеры Д×Ш×В, мм
|
1394 x 826 x 1198 |
|
Сухая масса, кг
|
595 |
Технические характеристики генератора
| Модель |
Mecc Аlte ECP34 1M4C
|
| Страна производства | Италия |
|
Номинальная мощность, кВт
|
100 |
|
Номинальная сила тока, А
|
180 |
|
Тип генератора
|
Бесщёточный, синхронный |
|
Система возбуждения
|
MAUX |
|
Напряжение, В
|
380 / 400 |
|
Частота вращения, об/мин
|
1500 |
|
Частота тока, Гц
|
50 |
|
Количество фаз
|
3 |
|
КПД, %
|
92.4 |
|
Обмотки генератора
|
2 / 3 |
|
Количество опорных подшипников
|
1 |
|
Класс защиты обмотки
|
IP23 (по запросу IP43, IP45) |
|
Степень изоляции
|
H |
|
Коэффициент мощности, cos φ
|
0.8 |
|
Точность регулировки напряжения, %
|
- |
|
Регулятор напряжения
|
Электронный DSR |
|
Доступная перегрузка по току до 1 часа (каждые 6 часов), %
|
110 |
|
Габаритные размеры Д×Ш×В, мм
|
832 х 462 х 664 |
|
Масса, кг
|
385 |
Технические характеристики системы управления
| Модель | DATACOM D300 |
| Страна производства | Турция |
| Язык интерфейса контроллера | Русский |
| Диапазон рабочих температур, °С | -30..+70 |
| Напряжение, В | 7 - 33 |
| Частота тока, Гц | 50 / 60 |
| Класс защиты | IP54 (IP65) |
| Функция задержки останова (для охлаждения двигателя) | Да |
| Сигнал тревоги - неудачный запуск ДГУ | Да |
| Функция задержки запуска | Да |
| Сигнал/останов ДГУ от датчика температуры ОЖ | Да |
| Звуковой сигнал общей аварии | Да |
| Сигнал/останов ДГУ от датчика оборотов двигателя | Да |
| Сигнал тревоги - общее предупреждение | Да |
| Сигнал тревоги - низкий уровень топлива | Да |
| Сигнал тревоги/останов ДГУ - общая неисправность | Да |
| Контроль напряжения АКБ | Да |
| Индикация силы тока | Да |
| Индикация числа оборотов двигателя | Да |
| Частотомер | Да |
| Счетчик часов наработки | Да |
| Индикация температуры охлаждающей жидкости | Да |
| Индикация давления масла | Да |
| Индикация коэффициент мощности, cos φ | Да |
| Индикация напряжения аккумулятора, В | Да |
| Индикация активной мощности по 3ф., кВт | Да |
| Индикация мощности, кВт | Да |
| Индикация суммарной активной мощности, кВт | Да |
| Индикация суммарной реактивной мощности, кВАр | Да |
| Счетчик выработанной электроэнергии, кВт/ч | Да |
| Индикация уровня топлива в баке | Да |
| Журнал событий | Да |
| Останов по низкому напряжению | Да |
