Дизельный генератор GENBOX JD160 - используются в качестве основных и резервных источников электроснабжения
Дизельные электростанции (генераторы) производства GENBOX на базе двигателей John Deere мощностью 160 кВт предназначены для получения трехфазного электрического тока частотой 50 Гц и напряжением 400/230 В.
Преимущества
- Комплектация двигателей
- Оборудованы системой охлаждения, толкающим вентилятором и воздушным фильтром.
- Доступна конфигурация с различным набором датчиков, электрооборудования двигателей напряжением 12 или 24 В.
- Возможны различные размеры маховика и картера маховика по SAE.
- Конфигурация с электронным блоком управления позволяет двигателю мгновенно реагировать на изменения нагрузки в сети и восстанавливать частоту вращения коленвала. Такие двигатели незаменимы при работе ДГУ с параллельной работой.
- Компактность - в результате модернизации двигателей в генераторном исполнении 3-х и 4-х цилиндровые моторы имеют мощность 4-х и 6-ти цилиндровых соответственно. Как итог, меньшие размеры по сравнению с двигателями аналогичной мощности конкурентов.
- Надёжность - при правильной эксплуатации и соблюдении периодичности ТО, наработка двигателей до первого капитального ремонта может составлять до 35 000 моточасов.
- Адаптированность к топливу среднего качества - двигатели адаптированы для работы на топливе среднего качества, что особенно важно при эксплуатации электростанции в России.
- Ремонтопригодность и взаимозаменяемость запчастей - двигатели John Deere имеют надёжную конструкцию блока цилиндров с мокрыми гильзами, что облегчает капитальный ремонт, а если в вашем парке есть техника John Deere, то вы сможете оптимизировать запас запчастей для проведения ТО и ремонта всего парка техники.
- Развитая сеть сервис-центров - двигатели John Deere имеют надёжную конструкцию блока цилиндров с мокрыми гильзами, что облегчает капитальный ремонт. Что касается сервиса, то кроме собственного сервис-центра GENBOX вы можете рассчитывать на развитую сеть John Deere - более 4000 подразделений по всему миру.
Варианты исполнения

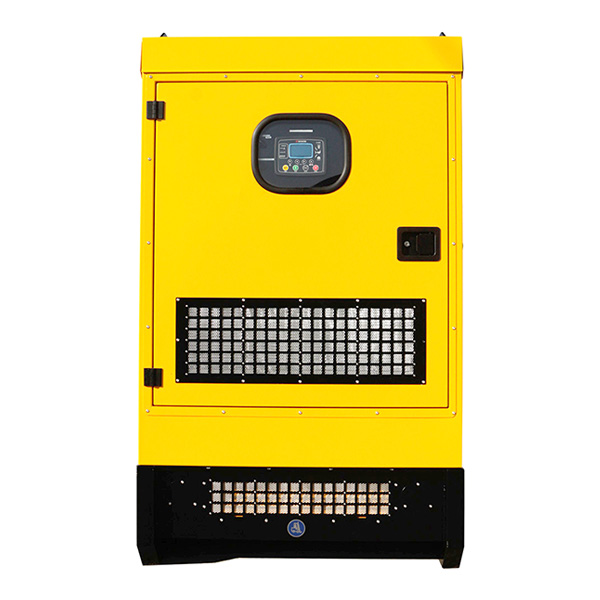

- Шумозащитный кожух - снижает уровень шума и защищает оборудование от атмосферных осадков.
- На раме - когда не требуется защита от атмосферных осадков и защиты от шума.
- В контейнере Север - позволяет эксплуатировать оборудование при температурах от -60°С до +45°С.
- В морском контейнере - защищает от атмосферных осадков и предотвращает доступ посторонних лиц.
- Передвижное - прицеп авто, прицеп трактор, авто, сани и полозья.
Двигатели John Deere
Компания John Deere обладает более чем 85-летним опытом в производстве двигателей для внедорожной техники и стационарных установок. Для оснащения ДГУ John Deere Power Systems производит двигатели мощностью от 30 кВт до 304 кВт.
Дополнительные опции
Мониторинг и управление ДГУ
- Системы дистанционного мониторинга и управления
- Система управления параллельной работой дизель-генераторов
- Дублирующие аналоговые приборы
Автоматизация электростанции
- Шкаф АВР (автоматический ввод резерва)
Подогревы
- Электрический подогреватель охлаждающей жидкости (ПОЖ)
- Подогреватель охлаждающей жидкости - дизельный ПЖД / Webasto
- Подогрев картера, нагревающая пластина
- Фильтр-сепаратор с подогревом
Системы автоподкачки
- Дополнительный топливный бак
- Система автоматической дозаправки топливом
- Автоматическая дозаправка моторного масла
- Насадка топливозаборная обогреваемая
Опции исполнения
- Утепленные жалюзи
- Низкошумный глушитель 35Дб (45Дб)
- Розеточный блок
Прочее
- Комплект ЗИП на 500 – 10 000 моточасов
- Зарядное устройство АКБ
- Катушка с кабелем (для передвижных электростанций)
Технические характеристики электростанции
| Модель | JD160 / JD160(S) |
|---|---|
| Cтрана производитель | Россия |
| Мощность номинальная, кВт | 160 |
| Мощность максимальная, кВт | 176 |
| Коэффициент мощности, cos φ | 0.8 |
| Напряжение, В | 230 / 400 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальный ток, А | 289 |
| Объём системы охлаждения, л | - |
| Объём топливного бака, л | 550 |
| Расход топлива при 75% нагрузке, л/ч | 32.8 |
| Степень автоматизации | 2 |
| Масса, открытое исполнение / в еврокожухе, кг | 1900 / 2590 |
| Габаритные размеры, открытое исполнение / в еврокожухе ДхШхВ, мм | 3500 х 1200 х 1800 / 3500 х 1200 х 2250 |
Технические характеристики двигателя
| Модель |
John Deere 6068HFU20
|
|
Страна производства
|
Франция |
|
Мощность номинальная, кВт
|
184 |
|
Мощность максимальная, кВт
|
202 |
|
Количество цилиндров
|
6 |
|
Расположение цилиндров
|
Вертикально в ряд |
|
Тактность двигателя
|
4 |
|
Рабочий объём двигателя, л
|
6.8 |
|
Объем системы смазки, л
|
32 |
|
Система охлаждения
|
Жидкостная |
|
Система впуска воздуха
|
Турбонаддув с промежуточным охлаждением наддувочного воздуха |
|
Частота вращения коленвала, об/мин
|
1500 |
|
Диаметр цилиндра, мм
|
106 |
|
Ход поршня, мм
|
127 |
|
Степень сжатия в цилиндрах
|
17:1 |
|
Регулятор оборотов
|
Механический |
|
Напряжение бортового электрооборудования, В
|
12 |
|
Удельный расход топлива, г/кВт⋅ч
|
170 |
|
Рекомендуемый тип масла
|
Не ниже API CF-4 |
|
Максимальный расход масла от израсходованного топлива, %
|
0.1 |
|
Габаритные размеры Д×Ш×В, мм
|
1141 x 623 x 1009 |
|
Сухая масса, кг
|
568 |
Технические характеристики генератора
| Модель |
Mecc Аlte ECO38 2S4
|
| Страна производства | Италия |
|
Номинальная мощность, кВт
|
160 |
|
Номинальная сила тока, А
|
289 |
|
Тип генератора
|
Бесщёточный, синхронный |
|
Система возбуждения
|
Стандартная (самовозбуждение) |
|
Напряжение, В
|
380 / 400 |
|
Частота вращения, об/мин
|
1500 |
|
Частота тока, Гц
|
50 |
|
Количество фаз
|
3 |
|
КПД, %
|
91.7 |
|
Обмотки генератора
|
2 / 3 |
|
Количество опорных подшипников
|
1 |
|
Класс защиты обмотки
|
IP23, IP46 |
|
Степень изоляции
|
H |
|
Коэффициент мощности, cos φ
|
0.8 |
|
Точность регулировки напряжения, %
|
- |
|
Регулятор напряжения
|
Электронный DSR |
|
Доступная перегрузка по току до 1 часа (каждые 6 часов), %
|
110 |
|
Габаритные размеры Д×Ш×В, мм
|
880 х 584 х 827 |
|
Масса, кг
|
573 |
Технические характеристики системы управления
| Модель | DATACOM D300 |
| Страна производства | Турция |
| Язык интерфейса контроллера | Русский |
| Диапазон рабочих температур, °С | -30..+70 |
| Напряжение, В | 7 - 33 |
| Частота тока, Гц | 50 / 60 |
| Класс защиты | IP54 (IP65) |
| Функция задержки останова (для охлаждения двигателя) | Да |
| Сигнал тревоги - неудачный запуск ДГУ | Да |
| Функция задержки запуска | Да |
| Сигнал/останов ДГУ от датчика температуры ОЖ | Да |
| Звуковой сигнал общей аварии | Да |
| Сигнал/останов ДГУ от датчика оборотов двигателя | Да |
| Сигнал тревоги - общее предупреждение | Да |
| Сигнал тревоги - низкий уровень топлива | Да |
| Сигнал тревоги/останов ДГУ - общая неисправность | Да |
| Контроль напряжения АКБ | Да |
| Индикация силы тока | Да |
| Индикация числа оборотов двигателя | Да |
| Частотомер | Да |
| Счетчик часов наработки | Да |
| Индикация температуры охлаждающей жидкости | Да |
| Индикация давления масла | Да |
| Индикация коэффициент мощности, cos φ | Да |
| Индикация напряжения аккумулятора, В | Да |
| Индикация активной мощности по 3ф., кВт | Да |
| Индикация мощности, кВт | Да |
| Индикация суммарной активной мощности, кВт | Да |
| Индикация суммарной реактивной мощности, кВАр | Да |
| Счетчик выработанной электроэнергии, кВт/ч | Да |
| Индикация уровня топлива в баке | Да |
| Журнал событий | Да |
| Останов по низкому напряжению | Да |
