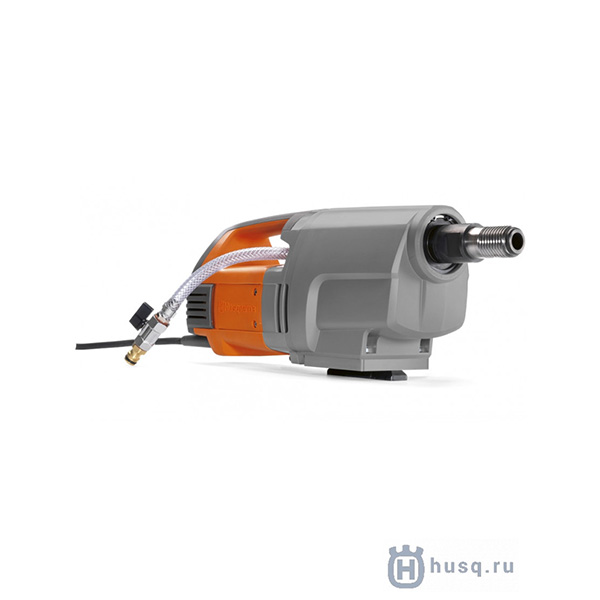

Двигатель установки алмазного бурения Husqvarna DM 340 - для бурения отверстий в бетоне, кирпиче и камне
Бурильная машина Husqvarna DM 340 имеет простую модульную конструкцию и проста в сборке. Машина оснащена патрубком со шлангом воды, который при повороте на 180 градусов обеспечивает подключение воды. Модель DM 340 имеет три скорости вращения и максимальный диаметр бурения 400 мм. Машина оборудована водоохлаждаемым узлом передачи со шлангом, который проходит через шпиндель. Машина оснащена светодиодными индикаторами, которые указывают выходную мощность. Таким образом, можно работать при максимальной мощности, не повреждая бурильную машину. Для удобства и безопасности работы машина оборудована системами SoftStart (плавный старт) ,SmartStart (понижение мощности), Elgard (защита от перегрузки ) и регулятором скорости.
Внимание: При неправильном или небрежном использовании машина может быть опасной и причинить окружающим серьезные травмы!
Для безопасности и удобства работы с Husqvarna DM 340 всегда используйте:
- Апробированную защитную каску;
- Апробированные наушники;
- Апробированные защитные очки или маску;
- Респиратор.
Особенности модели:
- Бурильная машина HUSQVARNA DM 340 оборудована системой Elgard™, указывающей с помощью светодиода на перегрузку машины. Это позволяет избежать повреждения двигателя и продлить срок службы изделия;
- Для плавного старта и бурения твердых материалов, DM 340 снабжена системами SmartStart и SoftStart;
- SmartStart™ - облегчает бурение на начальных этапах, а также при основной работе; при нажатии кнопки скорость уменьшается вдвое. Эта функция полезна при начале бурения отверстия и при прохождении арматуры;

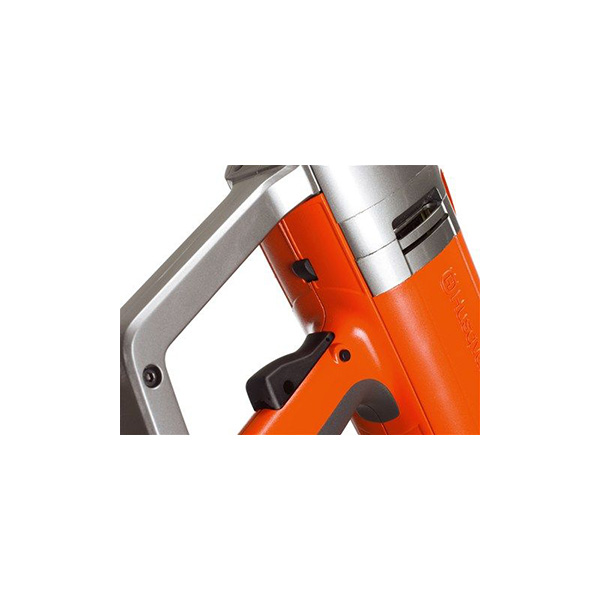

- Машина DM 340 снабжена специально сконструированной ручкой, облегчающей транспортировку и установку;
- Органы управления спроектированы и расположены так, чтобы улучшить эргономические характеристики и облегчить работу;
- Штуцер ввода воды может поворачиваться на 180 градусов, облегчая подключение шланга;
- SoftStart™ – электронная система ограничения тока, обеспечивающая достижение полной скорости приблизительно через две секунды после пуска;
- Husqvarna DM 340 имеет 3-скоростную коробку передач с водяным охлаждением, что обеспечивает оптимальные характеристики бурения и длительные интервалы между обслуживанием;
- Светодиодный индикатор показывает нагрузку на машину, что позволяет оператору работать с максимальной скоростью и безопасностью при наилучшей производительности
Применение:

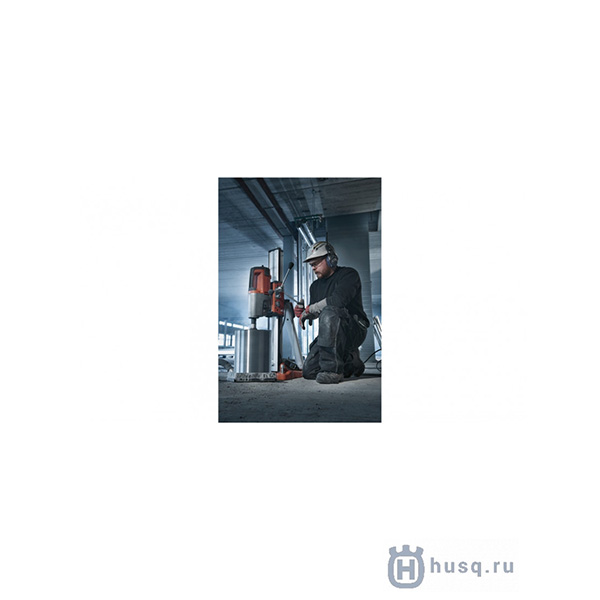

Машина успешно используется для бурения со стойкой. При использовании стоек Husqvarna с двигателем машины для бурения рекомендуется выполнять следующие действия:
- Проверить правильность установки стойки;
- Проверить правильность установки бурильной машины на стойке.
Для бурения вне помещения необходимо использовать специальный удлинитель, предназначенный для наружного применения. При бурении в потолках, во избежание попадания воды внутрь машины следует использовать коллектор воды.
Схема
- шпиндель бурильной машины
- узел передачи и модуль двигателя
- ручка для переноски
- переключатель передачи
- крепление для быстрой установки стойки Husqvarna
- отключение воды
- светодиодные индикаторы выходной мощности
- выключатель
- система Smartstart
- контрольная крышка корпуса
- отверстие утечки
- закрытый контрольный проем
резьбовое соединение (принадлежности)- адаптер (принадлежности)
- прерыватель тока при замыкании на землю
- двусторонний гаечный ключ, 32 мм
- крепление двигателя на стойку
Технические характеристики
| Модель: | DM 340 |
| Гарантированная звуковая мощность, Lw дБ (А) | 97 |
| Гарантия | 1 год |
| Звуковое давление возле уха оператора, дБ (А) | 88 |
| Количество скоростей | 3 |
| Максимальный диаметр бурения со стойкой, мм | 400 |
| Мощность двигателя, кВт | 3.3 |
| Напряжение, В | 230 |
| Номинальный ток, А | 16 |
| Резьба шпинделя, внешняя | 1 1/4″ |
| Рекомендуемая бурильная стойка | DS 450, DS 50 GYRO (приобретается отдельно) |
| Светодиодный индикатор нагрузки | + |
| Скорость вращения шпинделя без нагрузки, об/мин | 310 / 690 / 1190 |
| Тип двигателя | Электрический 1-фазный |
| Функция SmartStart™ (Iron) | + |
| Электронная система защиты от перегрузки Elgard ™ | + |
| Электронная система плавного пуска SoftStart ™ | + |
| Высота в упаковке, мм | 1000 |
| Длина в упаковке, мм | 2000 |
| Ширина в упаковке, мм | 2000 |
| Масса (без режущего оборудования), кг | 14 |
