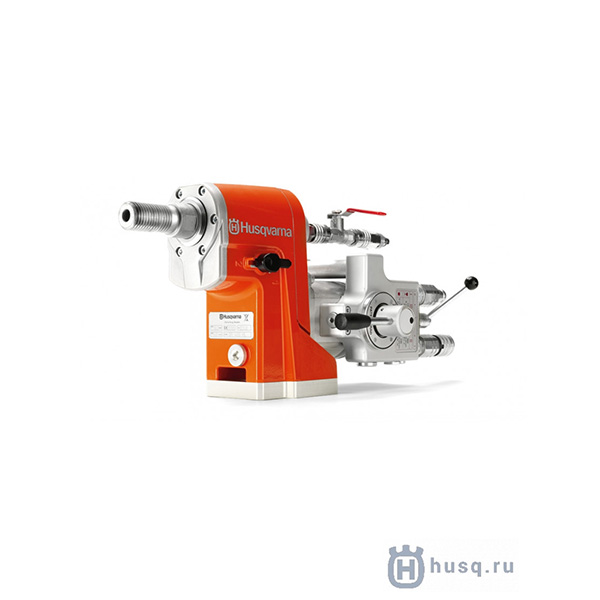

Двигатель установки алмазного бурения DM 406 H - гидравлический редуктор позволяет изменять скорость, не останавливая мотор
Особенности модели:
- Бурильная машина HUSQVARNA DM 406 H имеет шесть скоростей вращения шпинделя для выбора оптимального числа оборотов;
- Шестискоростная коробка передач, обеспечивающая широкий диапазон скорости вращения для любых типов операций, материалов и отверстий до 650 мм;
- Гидравлическим переключателем скорость можно изменять прямо во время бурения, что делает бурмашину DM 406 H эффективной и чрезвычайно удобной в использовании;
- Оператор может регулировать скорость при начале бурения отверстия, что обеспечивает более плавный старт и лучшую точность отверстий;
- Шесть скоростей вращения шпинделя для выбора оптимального числа оборотов;
- Гидравлический редуктор позволяет оператору изменять скорость вращения, не останавливая мотор.

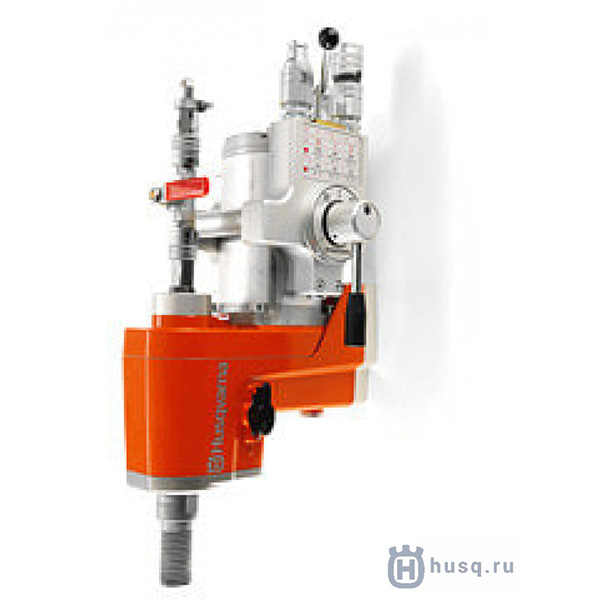

Схема
а. Присоединение напорного шланга
b. Рычаг Вкл/Выкл
c. Таблица скоростей
d. Рычаг управления гидравлическим мотором
e. Масляная крышка
f. Механический контроль скоростей
g. Запорный винт
h. Шпиндель
i. Присоединение охлаждающей жидкости
j. Присоединение "обратки"
b. Рычаг Вкл/Выкл
c. Таблица скоростей
d. Рычаг управления гидравлическим мотором
e. Масляная крышка
f. Механический контроль скоростей
g. Запорный винт
h. Шпиндельi. Присоединение охлаждающей жидкости
j. Присоединение "обратки"
Технические характеристики
| Модель: | DM 406 H |
| Гарантированная звуковая мощность, Lw дБ (А) | 113 |
| Гарантия | 1 год |
| Звуковое давление возле уха оператора, дБ (А) | 98 |
| Количество скоростей | 6 |
| Максимальный диаметр бурения со стойкой, мм | 650 |
| Мощность двигателя, кВт | 9.3 |
| Напряжение, В | 230 |
| Резьба шпинделя, внешняя | 1 1/4″ |
| Рекомендуемая бурильная стойка | DS 900, DS 70 ATS, DS 70 GYRO (приобретается отдельно) |
| Скорость вращения шпинделя без нагрузки, об/мин | 120 / 230 / 340 / 580 / 980 / 1400 |
| Тип двигателя | Гидромотор-редуктор |
| Высота в упаковке, мм | 1000 |
| Длина в упаковке, мм | 2000 |
| Ширина в упаковке, мм | 2000 |
| Масса (без режущего оборудования), кг | 16 |
Руководство по эксплуатации Husqvarna DM 406 H
