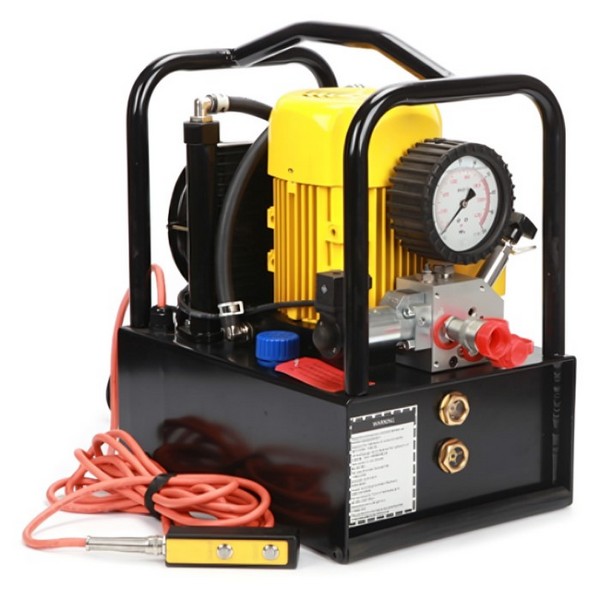

Двухпоточная маслостанция для гайковёртов МГС2-700-1.1П-Э-2ГГ (220)

Маслостанция МГС2-700-1.1П-Э-2ГГ- полуавтомавтоматическая для гайковерта, с пультом и сдвоенным рукавом 6м

Гидравлическая насосная станция МГС2-700-1.1П-Э-2ГГ является профессиональным оборудованием, предназначенным специально для работы с гидравлическими гайковертами кассетного и торцевого типа и другим гидравлическим инструментом двустороннего действия, не требующим удержания давления.





РАБОТА

1. Включите питание маслостанции переключателем, расположенном на двигателе.

2. Коротко нажмите кнопку 12 (запуск/остановка двигателя) на пульте управления 6. Двигатель 3 насосной станции начинает работать. Масло под давлением поступает в цилиндр гайковерта (поршень гайковерта возвращается до упора). Маслостанция будет работать, поддерживая давление 150-200 бар, пока Вы не нажмете эту кнопку повторно (для выключения двигателя).

3. Нажмите и удерживайте кнопку переключения распределителя 13 на пульте управления. Масло под давлением поступает в поршневую полость гидроцилиндра гайковерта. Поршень выдвигается, поворачивая приводной квадрат или шестигранник гайковерта. Когда поршень гайковерта полностью выдвинется, вращения гайковерта остановится и давление начнет подниматься.

4. Отпустите кнопку переключения распределителя 13. Поршень гидроцилиндра гайковерта вернется в исходное состояние.

5. Повторяйте действия п.5.3 - п.5.4 пока, во время рабочего хода, не будет достигнуто требуемое давление.

6. После окончания работы нажмите кнопку запуска/остановки 12. Двигатель выключится, подача масла остановится.

5.7. Нажмите кнопку переключения распределителя 13 для сброса давления в системе. Если требуется осуществить сброс давления при отключенном питании, нажните на кнопку в верхней части соленоида распределителя 2, закрытую резиновым колпачком.



Технические характеристики

Модель:	МГС2-700-1.1П-Э-2ГГ
Мощность приводного двигателя, кВт	1.3
Рабочее давление, бар	700
Объем масляного бака, л	6
Производительность ступени низкого давления, л/мин (до 70 бар)	8
Производительность ступени высокого давления, л/мин (до 700 бар)	1.1
Распределитель	двухпозиционный электромагнитный
Насосный блок	восьмиплунжерный радиальный
Питание, В	220
Степень защиты	IP54
Масса (в упаковке, без масла), кг	28
Габариты в упаковке (длина/ширина/высота), мм	370 х 300 х 440
Используемое гидравлическое масло	В зимний период - "ВМГЗ" В летний период - класс вязкости ISO VG 32 Маслостанция поставляется с маслом в баке.

Руководство по эксплуатации Инстан МГС2-700-1.1П-Э-2ГГ
