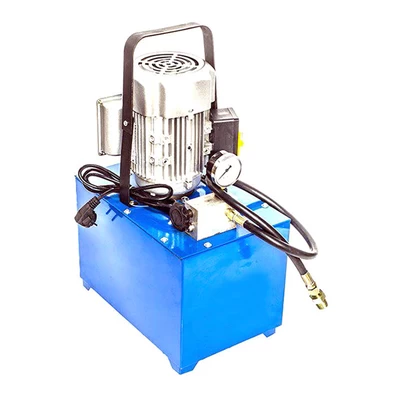

Опрессовщик электрический Инстан МГС 80-5.0-Р-1 — для опрессовки различных емкостей и систем трубопроводов
Насос с электроприводом МГС 80-5.0-Р-1 (далее "опрессовщик") предназначен для опрессовки различных емкостей и систем трубопроводов при работе в условиях умеренного климата, исполнение У, категория I по ГОСТ 15150-69 в интервале температур окружающей среды от 10° С до 35° С. Также может использоваться в качестве приводного насоса для гидроцилиндров низкого давления.
Обратные клапаны всасывающей и нагнетательной систем защищены конструктивно от грязи при сливе рабочей жидкости. Слив осуществляется через отдельный канал напрямую в бак. Постоянное рабочее давление в испытываемой системе обеспечивается обратным нагнетательным клапаном, регулируемым вентилем, и запорным вентилем на сливе. Опрессовщик имеет аксиальный трехплунжерный насосный блок без резинотехнических изделий.
Принцип действия:
- Включите опрессовщик кнопкой пуск.
- После доведения давления до требуемого уровня выключите опрессовщик.
- После проведения испытаний вентилем слива сбросьте давление в испытанной гидросистеме.
- Отключите опрессовщик от сети электропитания.
- Отсоедините шланг высокого давления от испытанной системы.
- Отсоедините шланг от опрессовщика.
- Перед длительным хранением необходимо удалить воду из всех систем опрессовщика, включив его в холостом режиме на несколько секунд.
Обслуживание
- Не допускайте загрязнения насоса и рабочей жидкости;
- Используйте для работы только чистую питьевую воду или гидравлическое масло ВМГЗ;
- Периодически проверяйте и очищайте фильтр на заборных трубках;
- После работы с водой обязательно удалите воду из гидросистемы опрессовщика, прокачав его в холостом режиме несколько секунд при открытом вентиле;
- При длительном хранении и, особенно при хранении в помещении с отрицательной температурой обязательно прокачивайте гидравлическую систему опрессовщика маслом ВМГЗ;
- Не допускается работать на опрессовочном насосе с водой при температуре ниже 0 °С;
- Не допускается оставлять опрессовщик с водой при температуре ниже 0 °С.
Комплектность
Насос опрессовочный, шт | 1 |
Рукав высокого давления, шт | 1 |
Руководство по эксплуатации | 1 |
Пакет с ЗИП, шт | 1 |
Технические характеристики
Модель: | МГС 80-5.0-Р-1 |
Максимальное давление мПа/бар | 8 / 80 |
Производительность, л/мин | 5 |
Габаритные размеры, мм | 380 х 250 х 520 |
Полезный объем бака, л | 12 |
Номинальная мощность, Вт | 750 |
Напряжение, В/Гц | 220 - 240 / 50 |
Рабочая жидкость | Чистая питьевая вода, гидравлическое масло ВМГЗ |
Длина шланга высокого давления, мм | 900 |
Наружный диаметр присоединителя к испытываемой системе, дюйм | 1/2" (наружный) |
Масса опрессовщика без жидкости, кг | 24.5 |
