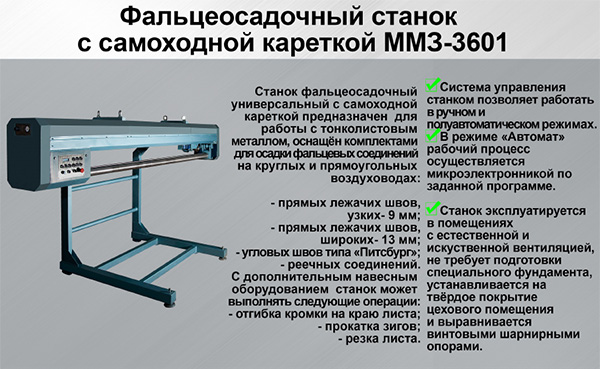

Фальцеосадочный станок ММЗ-3601 - универсальный с самоходной кареткой предназначен для работы с тонколистовым металлом
Фальцеосадочный станок ММЗ-3601 оснащен комплектами для осадки фальцевых соединений на круглых и прямоугольных воздуховодах:
- прямых лежачих швов, узких – 9мм;
- прямых лежачих швов, широких – 13мм;
- угловых швов, типа «Питсбург»;
- реечных соединений.
С дополнительным навесным оборудование фальцеосадочный станок может выполнять следующие операции:
- отгиба кромки на краю листа;
- прокатка зигов;
- резка листа.
Фальцеосадочный станок используется в вентиляционно-заготовительном производстве монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах.
Система управления фальцеосадочным станком позволяет работать в ручном и полуавтоматическом режимах.
В режиме «Автомат» рабочий процесс осуществляется микроэлектроникой по заданной программе.
Фальцеосадочный станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, не требует подготовки специального фундамента, устанавливается на твердое покрытие цехового помещения и выравнивается винтовыми шарнирными опорами.
Фальцеосадочный станок подключается к сети переменного тока 380/50 Гц и пневмосети с рабочим давлением P=0,4…0,6 МПа(4…6кг/см.кв).
Гарантия 1 год.
Фальцеосадочный станок предназначен для:
- осаживания и уплотнения фальцевых швов при сборке воздуховодов и других вентиляционных изделий из заготовок с элементами фальцевого соединения, в точности:
- осадки лежачих фальцевых соединений;
- осадки угловых фальцевых соединений.
Фальцеосадочный станок работает с тонколистовой низкоуглеродистой сталью ГОСТ 501-58, 3680-57 (марка стали любая от СТ-0 до СТ-20), оцинкованной и без покрытия, а также нержавеющей сталью ГОСТ 5582-61 с толщиной листа от 0,5 до 1 мм.
Фальцеосадочный станок комплектуется роликами для осадки:
- Лежачего фальца (ролик СТД-91.001);
- Углового фальца (ролики СТД-91.002).
Для осуществления любой операции необходимо установить соответствующие ролики.
Осадка лежачего фальца может производится при прямом и обратном ходе каретки, при этом используется матрица для лежачего фальца, расположенная в пазу балки. Осадка углового фальца производится только при движении каретки в строну замка балки, при этом используются рейки для углового фальца, установленные также в пазу балки.
По заказу фальцеосадочный станок может комплектоваться дополнительным навесным оборудованием с помощью чего выполняются следующие операции:
- отгибка кромки на краю листа;
- прокатка зигов;
- резка листа.
.jpg)
Фальцеосадочный станок «ММЗ-3601» используется в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, при производстве воздуховодов, а также на других производствах. Механизм состоит из станины, каретки,рамы подвесной, корпуса штанги, замка, подставки, пневмо и электрооборудования (см. рис.1).
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
Дополнительно поставляет:
- комплекты роликов;
- комплект запасных частей к механизму.
Производит обучение персонала и дает консультации по работе на станке.
Осуществляет ремонт и обслуживание поставляемого оборудования.
Технические характеристики
| Модель: | ММЗ-3601 |
| Габаритные размеры ДхШхВ, мм | 3600х1450х1900 |
| Мощность двигателя, кВт | 0.75 |
| Напряжение сети, В | 380 |
| Частота тока, Гц | 50 |
| Диаметры обрабатываемых воздуховодов, мм | от 100 до 1200 |
| Наименьшее сечение прямоугольных воздуховодов, мм | 100х100 |
| Наибольшее сечение прямоугольных воздуховодов, мм | 800х800 |
| Максимальная длина обрабатываемых воздуховодов, мм | 2500 |
| Скорость движения каретки, м/мин | 5 |
| Толщина листа обрабатываемых воздуховодов, мм: | |
| с угловым швом | от 0.55 до 1 |
| с лежачим швом | от 0.55 до 1 |
| Наименьшее давление в пневматической сети, мПа | 0.4 |
| Масса механизма, кг | 800 |
