Гайковерт гидравлический кассетный Инстан TX-16

6 980 BYN



Заказать звонок
Артикул: TX-16

Производитель: НПФ «Инстан»

Научно-производственная фирма "ИНСТАН" с 1991 года занимается проектированием и серийным изготовлением средств малой механизации.

Кассетные гайковерты Инстан TX-16 - используются при работе с фланцевыми соединениями, при работе в ограниченном пространстве

Гайкорвёрты кассетные также применяются если шпилька значительно выступает над гайкой, когда нет возможности использовать торцевой гайковерт. Шарнирное основание быстроразъемных соединений позволяет ориентировать рукава высокого давления в необходимом направлении, что обеспечивает возможность установки кассетного гайковерта в любом положении, независимо от расположения маслостанции. Кассеты легко устанавливаются и снимаются без применения инструмента. Гидроцилиндр гайковерта вставляется в кассету и фиксируется одним штифтом.

Гайковерты TX-16 INSTAN подходят для интенсивного использования в широком температурном диапазоне от -30 до +50 °С.

Особенности

  • За один полный ход поршня приводного гидроцилиндра храповое колесо поворачивается на 28°. Это увеличивает скорость работы.
  • Независимые шарнирные основания быстроразъемных соединений вращаются на 360 градусов в обоих плоскостях даже под нагрузкой, что облегчает установку гайковерта в ограниченном пространстве.
  • Быстроразъемные соединения германской фирмы CEJN с рабочим давлением 1500 бар оснащены специальным замком для предотвращения случайного разъединения.
  • Для максимального облегчения гайковерта, корпус приводного гидроцилиндра и нижняя проставка кассеты изготовлены из высокопрочного алюминиевого сплава 7075-T6.
  • Бронзовая направляющая втулка на штоке гидроцилиндра и хромированный поршень для уменьшения износа поршневой группы.
  • Антифрикционные втулки храпового колеса увеличивают ресурс кассеты.
  • Несущие боковые пластины кассеты изготовлены из высокопрочной низколегированной закаленной стали AISI 4340. Также имеют никелевое покрытие для предотвращения коррозии.

Гайковерт гидравлический кассетный TX-16 - схема

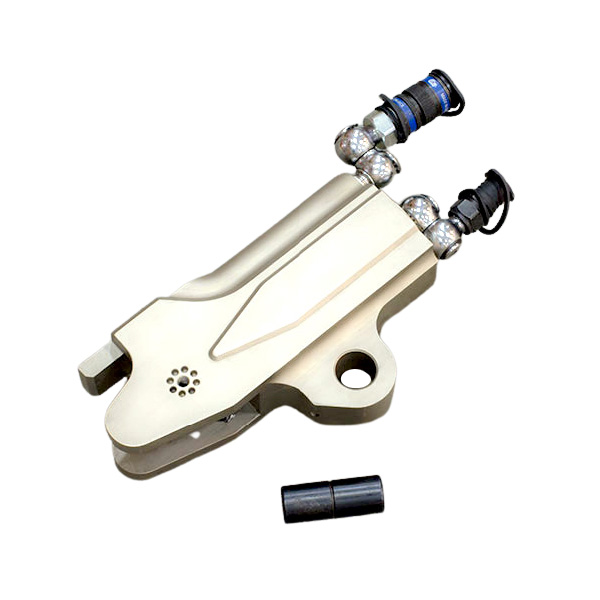

Приводной гидроцилиндр гайковерта с фиксирующим штифтом

Кассета гайковерта

Гайковерт гидравлический кассетный в сборе

Схема сборки приводного цилиндра кассетного гайковерта

1. Корпус приводного гидроцилиндра
2. Поршень
3. Шарик клапана
4. Пружина клапана
5. Винт клапана
6. Опорные антифрикционные вкладыши
7. Поршневая крышка
8. Шток
9. Штифт
14. Ось вкладышей
16. Уплотнение поршневой крышки
17. Уплотнение штока
19. Уплотнение поршня
20. Антифрикционная направляющая штоковая втулка
22. Шарнирные основания БРС
23. Быстроразъемные соединения (БРС)

Схема сборки кассеты гайковерта

1. Правая несущая пластина
2. Левая несущая пластина
3. Приводной диск
4. Приводная ось
5. Пружина приводной оси
6. Храповое колесо
7. Толкатель храпового колеса
8. Верхняя проставка
10. Нижняя проставка
11. Ось нижней проставки
12. Антифрикционная втулка храпового механизма
13. Защитный кожух
14. Пружина храпового механизма
15. Верхний крепежный винт
16. Нижний крепежный винт
17. Винт кожуха
18. Малая приводная ось

При регулярной и интенсивной работе с гайковертом рекомендуется использовать специальные автоматические или полуавтоматические маслостанции, например, МГС 700-1.0П-Э-2ГГ-А, МГС 700-1.1П-Э-2ГГ или МГС 700-0.8П-Э-2ГГ. Возможно одновременное использование нескольких гайковертов одной модели для затягивания нескольких резьбовых соединений с одинаковым крутящим моментом. При небольшом объеме работ и для крупных гайковертов, где переключение распределителя происходит не так часто, можно использовать универсальные маслостанции МГС 700-0.8П-Э-2 и МГС 700-0.8-Р-2. Обычно, для подключения гайковерта к маслостанции используются сдвоенные рукава высокого давления. Это облегчает работу с гайковертом.

Крутящий момент настраивается путем изменения максимального давления создаваемого маслостанцией (с использованием таблицы соответствия крутящего момента давлению масла). Для увеличения давления - закручивайте винт предохранительного клапана на распределителе насосной станции. Для уменьшения давления - выкручивайте винт предохранительного клапана. Давления контролируется визуально, по манометру насосной станции.

Гидравлический гайковерт поставляется в прочном кейсе для транспортировки и хранения

Зависимость крутящего момента от давления. Гайковерт TX-16

*Допускается отклонение крутящего момента +/-3% от табличных значений.

Давление (бар) Крутящий момент (Н·м)
Кассета TX-16RL80 Кассета TX-16RL120
69 2078 2389
83 2494 2867
97 2909 3345
110 3325 3823
124 3741 4301
138 4156 4779
152 4572 5257
165 4988 5735
179 5403 6213
193 5819 6691
207 6235 7168
221 6650 7646
234 7066 8124
248 7482 8602
262 7897 9080
276 8313 9558
290 8728 10036
303 9144 10514
317 9560 10992
331 9975 11470
345 10391 11947
359 10807 12425
372 11222 12903
386 11638 13381
400 12054 13859
414 12469 14337
427 12885 14815
441 13300 15293
455 13716 15771
469 14132 16249
483 14547 16726
496 14963 17204
510 15379 17682
524 15794 18160
538 16210 18638
552 16626 19116
565 17041 19594
579 17457 20072
593 17873 20550
607 18288 21028
621 18704 21505
634 19119 21983
648 19535 22461
662 19951 22939
676 20366 23417
689 20782 23895

Технические характеристики

Максимальный рабочий крутящий момент:

Модель кассеты / значение, Нм (при давлении 689 бар)
TX-16RL80 / 20782
TX-16RL120 / 23895
Максимальное давление, бар/МПа 700 / 70
Точность крутящего момента, % +/- 3
Повторяемость, % 100
Конструкция гайковерта Закрытая (без движущихся частей снаружи)
Температура окружающей среды, °C -30..+50
Гарантийные обязательства 12 месяцев
Подключение к РВД маслостанции Быстроразъемные соединения
Угол поворота быстроразъемных соединений, град. 360 х 360
Гидравлическое масло Подбирается в зависимости от температуры окружающей среды и модели используемой маслостанции. Рекомендуется использовать гидравлические масла с вязкостью ISO VG 46
Вес привода, кг 7.23
Вес кассеты, кг 9.54...12.7
Толщина кассеты W1, мм 64
Толщина привода W2, мм 70.1
Модель кассеты / R, мм TX-16RL80 / 69.19
TX-16RL120 / 89.93
Модель кассеты / S, мм TX-16RL80 / 80.73
TX-16RL120 / 120.46
Модель кассеты / L, мм TX-16RL80 / 327.3
TX-16RL120 / 327.3
Модель кассеты / H1, мм -
Модель кассеты / H, мм TX-16RL80 / 255.4
TX-16RL120 / 304.8
Модель кассеты / T, мм TX-16RL80 / 28.83
TX-16RL120 / 29.7
Модель кассеты / A, мм TX-16RL80 / 22.57
TX-16RL120 / 20.5



Руководство по эксплуатации Инстан TX-16
