Кассетные гайковерты Инстан TX-8 - используются при работе с фланцевыми соединениями, при работе в ограниченном пространстве
Гайкорвёрты кассетные также применяются если шпилька значительно выступает над гайкой, когда нет возможности использовать торцевой гайковерт. Шарнирное основание быстроразъемных соединений позволяет ориентировать рукава высокого давления в необходимом направлении, что обеспечивает возможность установки кассетного гайковерта в любом положении, независимо от расположения маслостанции. Кассеты легко устанавливаются и снимаются без применения инструмента. Гидроцилиндр гайковерта вставляется в кассету и фиксируется одним штифтом.
Гайковерты TX-8 INSTAN подходят для интенсивного использования в широком температурном диапазоне от -30 до +50 °C.
Особенности
- За один полный ход поршня приводного гидроцилиндра храповое колесо поворачивается на 28°. Это увеличивает скорость работы.
- Независимые шарнирные основания быстроразъемных соединений вращаются на 360 градусов в обоих плоскостях даже под нагрузкой, что облегчает установку гайковерта в ограниченном пространстве.
- Быстроразъемные соединения германской фирмы CEJN с рабочим давлением 1500бар оснащены специальным замком для предотвращения случайного разъединения.
- Для максимального облегчения гайковерта, корпус приводного гидроцилиндра и нижняя проставка кассеты изготовлены из высокопрочного алюминиевого сплава 7075-T6.
- Бронзовая направляющая втулка на штоке гидроцилиндра и хромированный поршень для уменьшения износа поршневой группы.
- Антифрикционные втулки храпового колеса увеличивают ресурс кассеты.
- Несущие боковые пластины кассеты изготовлены из высокопрочной низколегированной закаленной стали AISI 4340. Также имеют никелевое покрытие для предотвращения коррозии.
Гайковерт гидравлический кассетный TX-8 - схема
Приводной гидроцилиндр гайковерта с фиксирующим штифтом
Кассета гайковерта

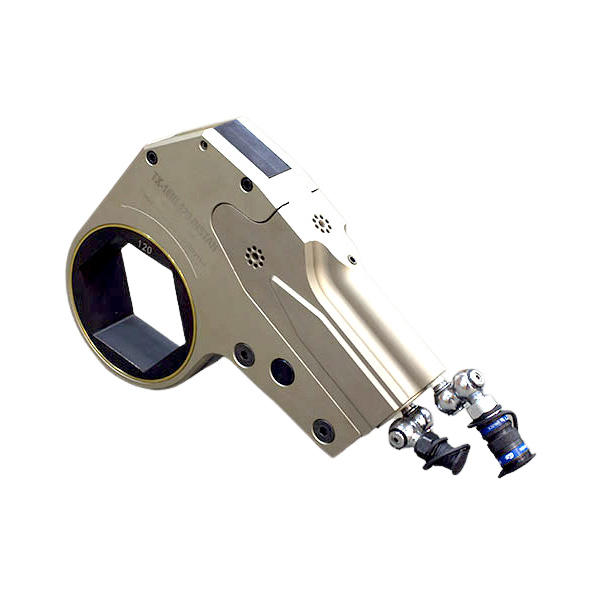

Гайковерт гидравлический кассетный в сборе
Схема сборки приводного цилиндра кассетного гайковерта
 |
|
| 1. Корпус приводного гидроцилиндра 2. Поршень 3. Шарик клапана 4. Пружина клапана 5. Винт клапана 6. Опорные антифрикционные вкладыши 7. Поршневая крышка 8. Шток 9. Штифт |
14. Ось вкладышей 16. Уплотнение поршневой крышки 17. Уплотнение штока 19. Уплотнение поршня 20. Антифрикционная направляющая штоковая втулка 22. Шарнирные основания БРС 23. Быстроразъемные соединения (БРС) |
Схема сборки кассеты гайковерта
 |
|
| 1. Правая несущая пластина 2. Левая несущая пластина 3. Приводной диск 4. Приводная ось 5. Пружина приводной оси 6. Храповое колесо 7. Толкатель храпового колеса 8. Верхняя проставка |
10. Нижняя проставка 11. Ось нижней проставки 12. Антифрикционная втулка храпового механизма 13. Защитный кожух 14. Пружина храпового механизма 15. Верхний крепежный винт 16. Нижний крепежный винт 17. Винт кожуха 18. Малая приводная ось |
При регулярной и интенсивной работе с гайковертом рекомендуется использовать специальные автоматические или полуавтоматические маслостанции, например, МГС 700-1.0П-Э-2ГГ-А, МГС 700-1.1П-Э-2ГГ или МГС 700-0.8П-Э-2ГГ. Возможно одновременное использование нескольких гайковертов одной модели для затягивания нескольких резьбовых соединений с одинаковым крутящим моментом. При небольшом объеме работ и для крупных гайковертов, где переключение распределителя происходит не так часто, можно использовать универсальные маслостанции МГС 700-0.8П-Э-2 и МГС 700-0.8-Р-2. Обычно, для подключения гайковерта к маслостанции используются сдвоенные рукава высокого давления. Это облегчает работу с гайковертом.
Крутящий момент настраивается путем изменения максимального давления создаваемого маслостанцией (с использованием таблицы соответствия крутящего момента давлению масла). Для увеличения давления - закручивайте винт предохранительного клапана на распределителе насосной станции. Для уменьшения давления - выкручивайте винт предохранительного клапана. Давления контролируется визуально, по манометру насосной станции.
Гидравлический гайковерт поставляется в прочном кейсе для транспортировки и хранения
Зависимость крутящего момента от давления. Гайковерт TX-8
*Допускается отклонение крутящего момента +/-3% от табличных значений.
| Давление (бар) | Крутящий момент (Н·м) | |
| Кассета TX-8RL80 | Кассета TX-8RL120 | |
| 69 | 1081 | 1444 |
| 83 | 1298 | 1733 |
| 97 | 1514 | 2022 |
| 110 | 1730 | 2311 |
| 124 | 1946 | 2600 |
| 138 | 2163 | 2889 |
| 152 | 2379 | 3178 |
| 165 | 2595 | 3467 |
| 179 | 2811 | 3756 |
| 193 | 3028 | 4045 |
| 207 | 3244 | 4333 |
| 221 | 3460 | 4622 |
| 234 | 3676 | 4911 |
| 248 | 3893 | 5200 |
| 262 | 4109 | 5489 |
| 276 | 4325 | 5778 |
| 290 | 4541 | 6067 |
| 303 | 4758 | 6356 |
| 317 | 4974 | 6645 |
| 331 | 5190 | 6934 |
| 345 | 5406 | 7222 |
| 359 | 5623 | 7511 |
| 372 | 5839 | 7800 |
| 386 | 6055 | 8089 |
| 400 | 6271 | 8378 |
| 414 | 6488 | 8667 |
| 427 | 6704 | 8956 |
| 441 | 6920 | 9245 |
| 455 | 7136 | 9534 |
| 469 | 7353 | 9823 |
| 483 | 7569 | 10111 |
| 496 | 7785 | 10400 |
| 510 | 8001 | 10689 |
| 524 | 8218 | 10978 |
| 538 | 8434 | 11267 |
| 552 | 8650 | 11556 |
| 565 | 8866 | 11845 |
| 579 | 9083 | 12134 |
| 593 | 9299 | 12423 |
| 607 | 9515 | 12711 |
| 621 | 9731 | 13000 |
| 634 | 9948 | 13289 |
| 648 | 10164 | 13578 |
| 662 | 10380 | 13867 |
| 676 | 10596 | 14156 |
| 689 | 10813 | 14445 |
Технические характеристики
|
Максимальный рабочий крутящий момент: Модель кассеты / значение, Нм (при давлении 689 бар) |
TX-8RL80 / 10813 TX-8RL120 / 14445 |
| Максимальное давление, бар/МПа | 700 / 70 |
| Точность крутящего момента, % | +/- 3 |
| Повторяемость, % | 100 |
| Конструкция гайковерта | Закрытая (без движущихся частей снаружи) |
| Температура окружающей среды, °C | -30..+50 |
| Гарантийные обязательства | 12 месяцев |
| Подключение к РВД маслостанции | Быстроразъемные соединения |
| Угол поворота быстроразъемных соединений, град | 360 х 360 |
| Гидравлическое масло | Подбирается в зависимости от температуры окружающей среды и модели используемой маслостанции. Рекомендуется использовать гидравлические масла с вязкостью ISO VG 46 |
| Вес привода, кг | 5.29 |
| Вес кассеты, кг | 5.36...6.58 |
| Толщина кассеты W1, мм | 52.5 |
| Толщина привода W2, мм | 58 |
| Модель кассеты / R, мм | TX-8RL80 / 60.99 TX-8RL120 / 87.53 |
| Модель кассеты / S, мм | TX-8RL80 / 80.54 TX-8RL120 / 120.45 |
| Модель кассеты / L, мм | TX-8RL80 / 259.3 TX-8RL120 / 259.3 |
| Модель кассеты / H1, мм | TX-8RL80 / 227 TX-8RL120 / 275 |
| Модель кассеты / H2, мм | - |
| Модель кассеты / T, мм | TX-8RL80 / 20.72 TX-8RL120 / 27.31 |
| Модель кассеты / A, мм | TX-8RL80 / 14.49 TX-8RL120 / 17.82 |
Руководство по эксплуатации Инстан TX-8
