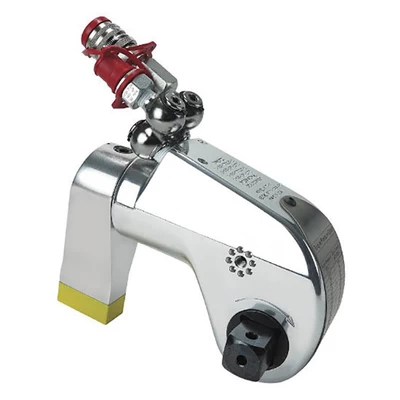

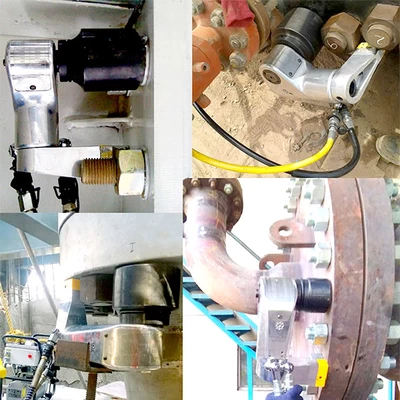

Гайковерт Инстан TU-3 - используются при работе с фланцевыми соединениями и при работе в ограниченном пространстве
Гайковёрт TU-3 так же применяется если требуется одновременное затягивание нескольких резьбовых соединений с одинаковым крутящим моментом. Гайковерты TU-3 INSTAN подходят для интенсивного использования в широком температурном диапазоне от -30 до +50 C°.
Особенности:
- Для максимального облегчения гайковерта, его корпус и реакционная опора изготовлены из высокопрочного алюминиевого сплава 7075-T6. За счет высокой твердости и прочности корпуса гайковерта, его можно использовать даже без установки реакционной опоры (упор непосредственно в корпус). Это может потребоваться при работе в сильно ограниченном пространстве, когда нет возможности установить реакционную опору.
- Приводной квадрат гайковерта изготовлен из низкоуглеродистой сверхпрочной стали Maraging 350. Это исключает вероятность слома квадрата под максимальной нагрузкой.
- За один полный ход поршня приводного гидроцилиндра храповое колесо поворачивается на 27°. Это увеличивает скорость работы.
- Независимые шарнирные основания быстроразъемных соединений вращаются на 360 градусов в обоих плоскостях даже под нагрузкой, что облегчает установку гайковерта в ограниченном пространстве.
- Быстроразъемные соединения германской фирмы CEJN с рабочим давлением 1500 бар оснащены специальным замком для предотвращения случайного разъединения.
- Бронзовая направляющая втулка на штоке гидроцилиндра и хромированный поршень для уменьшения износа поршневой группы.
- Антифрикционные втулки храпового колеса увеличивают ресурс кассеты.
- Несущие боковые пластины кассеты изготовлены из высокопрочной низколегированной закаленной стали AISI 4340. Также имеют никелевое покрытие для предотвращения коррозии.
Конструкция гайковёрта TU-3
1. Корпус 2. Шток 3. Толкатель храпового механизма 4. Поршень 5. Таблица зависимости крутящего момента от давления 6. Храповое колесо 7. Приводной диск 8. Переключатель 9. Уплотнение поршня |
10. Есть возможность использования без реакционной опоры (упор в корпус гайковерта) 11. Защитная стальная накладка реакционной опоры 12. Реакционная опора 13. Кнопка высвобождения реакционной опоры 14. Независимый шарнирный механизм БРС (360х360 град.), резьба NPT1/4" 15.Быстроразъемные соединения (БРС) |
Реакционная опора гайковерта поворачивается на 360°. Для изменения положения реакционной опоры надо нажать кнопку высвобождения, снять опору и повернуть на требуемый угол. На конце реакционной опоры есть съемная защитная накладка из высокопрочной стали. При необходимости можно ее заменить на более длинную (Опора 1" или Опора 2"). Опоры 1" и 2" продаются отдельно.
Стандартную реакционную опору можно заменить на Линейную опору или Удлинительную опорную трубу, они также продаются отдельно.
Для изменения направления вращения (закручивание / откручивание) квадратный адаптер вставляется в гайковерт с обеих сторон. Приводной квадрат высвобождается нажатием кнопки с тыльной стороны.
Независимые шарнирные основания быстроразъемных соединений позволяют ориентировать рукава высокого давления в необходимом направлении, что обеспечивает возможность установки гидравлического гайковерта в любом положении, независимо от расположения маслостанции.
При регулярной и интенсивной работе с гайковертом рекомендуется использовать специальные автоматические или полуавтоматические маслостанции, например, МГС 700-1.0П-Э-2ГГ-А, МГС 700-1.1П-Э-2ГГ или МГС 700-0.8П-Э-2ГГ. Возможно одновременное использование нескольких гайковертов одной модели для затягивания нескольких резьбовых соединений с одинаковым крутящим моментом. При небольшом объеме работ и для крупных гайковертов, где переключение распределителя происходит не так часто, можно использовать универсальные маслостанции МГС 700-0.8П-Э-2 и МГС 700-0.8-Р-2.
Обычно, для подключения гайковерта к маслостанции используются сдвоенные рукава высокого давления. Это облегчает работу с гайковертом.
Крутящий момент настраивается путем изменения максимального давления создаваемого маслостанцией (с использованием таблицы соответствия крутящего момента давлению масла). Для увеличения давления - закручивайте винт предохранительного клапана на распределителе насосной станции. Для уменьшения давления - выкручивайте винт предохранительного клапана. Давления контролируется визуально, по манометру насосной станции.
Гидравлический гайковерт поставляется в прочном кейсе для транспортировки и хранения.
Схема гайковёрта TU-3
Технические характеристики
Максимальное давление: 700 бар (70 МПа)
Крутящий момент, Нм | Повторяемость | Точность | Вес, кг | Размер приводного квадрата | Размеры, мм | |||||||
min | max | L1 | L2 | B1 | B2 | B3 | H | R | ||||
447 | 4515 | 100% | +/- 3% | 4.2 | 1" | 153 | 213 | 67 | 93 | 149 | 135 | 33 |
