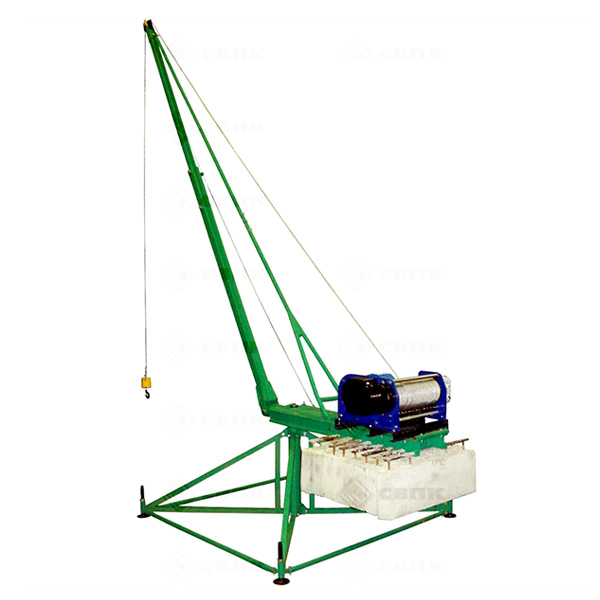

Кран стреловой поворотный Мастер КСП-500 - удобен в работе и прост в техническом обслуживании
Кран стреловой поворотный МАСТЕР КСП-500 устанавливается на земле или перекрытиях зданий и сооружений и предназначен для подъема/спуска и горизонтального перемещения по окружности различных строительных материалов и оборудования массой до 500 кг. Кран стреловой КСП-500 МАСТЕР управляется при помощи выносного кнопочного пульта. При этом крановщик находится около крана.
В части климатических факторов кран соответствует исполнению У2 по ГОСТ 15150 (кран должен быть защищен от воздействия атмосферных осадков). Допускается эксплуатация крана при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С; влажности 80% при плюс 20 град С; скорости ветра для рабочего состояния крана — 12 м/с, нерабочего состояния крана — 33 м/с.

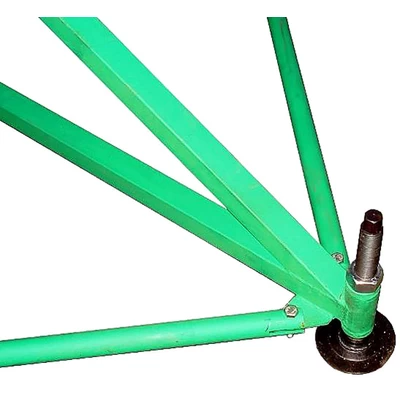

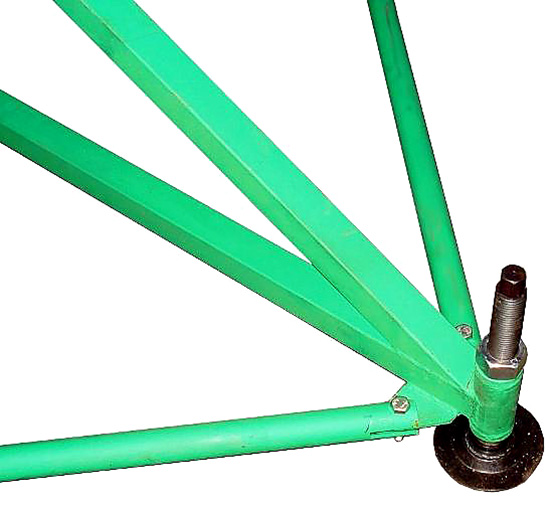

Кран стреловой поворотный КСП-500 МАСТЕР является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи опорных домкратов крана.
Кран стреловой КСП-500 Мастер удобен в работе и прост в техническом обслуживании. Кран полностью разборный. Это позволяет легко устанавливать его на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.
Кран КСП-500 состоит из следующих основных узлов и деталей:
- рамы;
- лебёдки;
- опор;

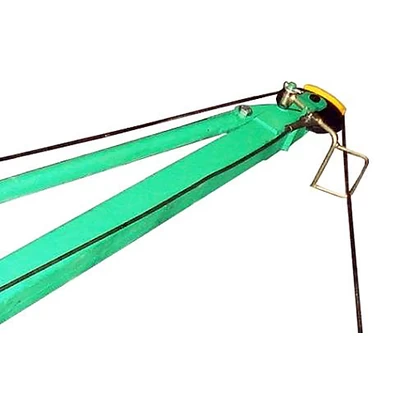

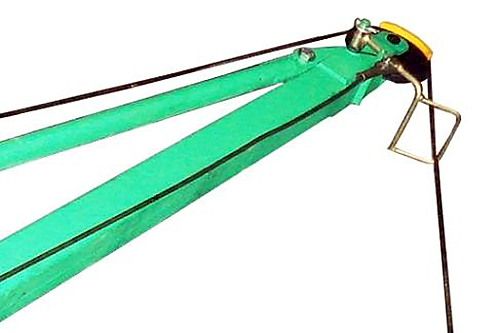

- верхней стрелы;
- нижней стрелы;
- колоны;
- стяжек;

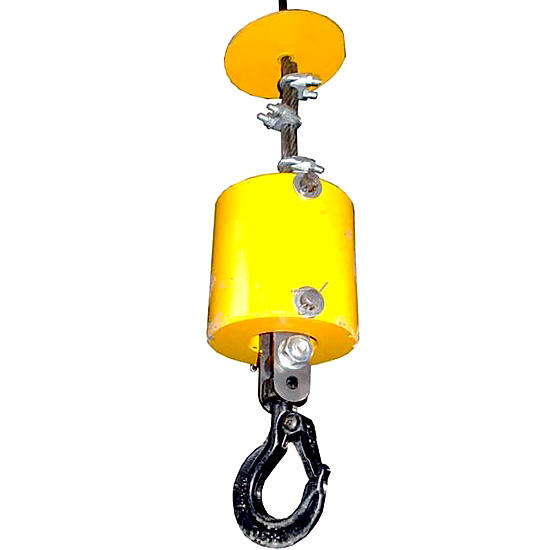

- крюковой подвески;
- контргрузов.

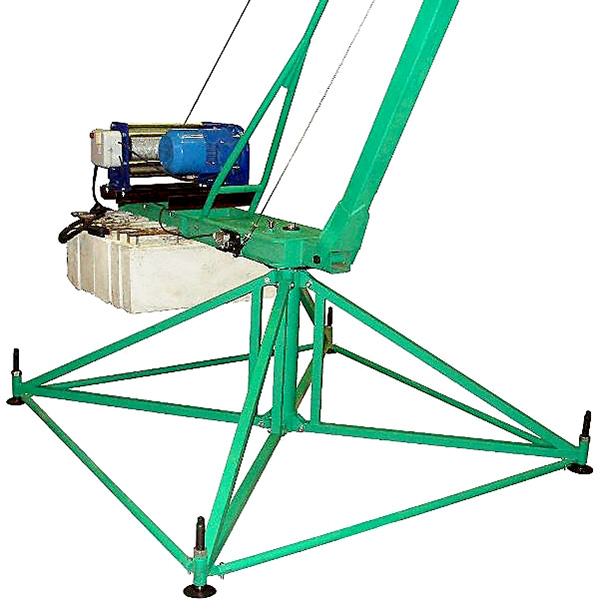

Основанием крана служит опорная платформа, состоящая из колонны, ноги и стяжки. К колонне при помощи болтового соединения крепится рама. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками и пластинами.

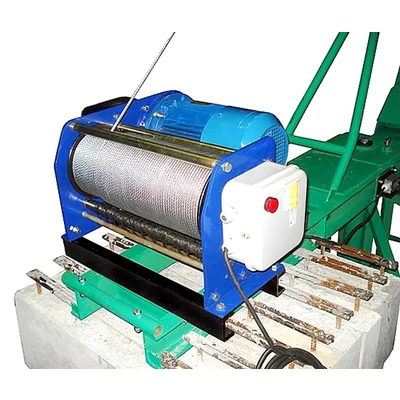

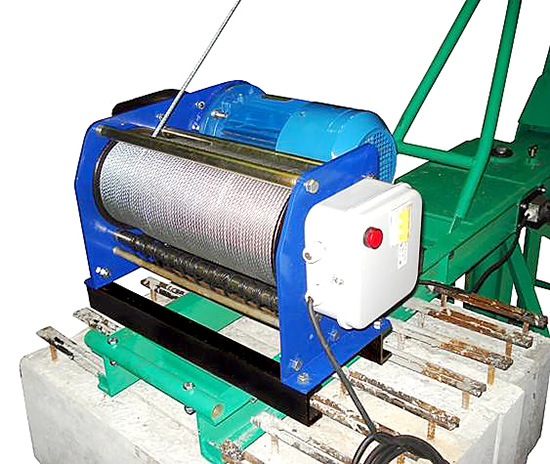

К раме крепится лебедка. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает крутящий момент на барабан через редуктор, находящийся в корпусе. На лебедке закреплен электрический пульт. Из пульта выходят два кабеля с кнопочным тельферным постом и микровыключателем, закрепленным на раме.

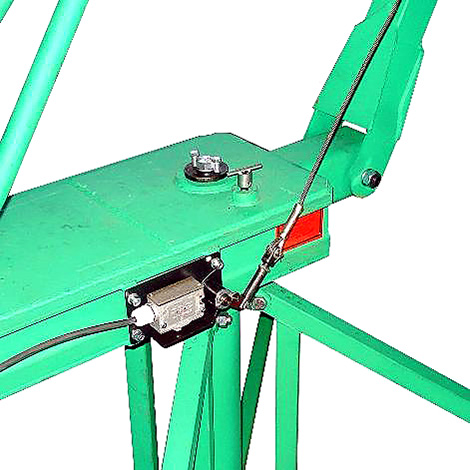

В состав электрооборудования входят: электродвигатель с тормозом, выключатель, пускатели. Выключатель, пускатели, расположены в пульте управления, входящем в состав электрической лебёдки. Включение электропривода для подъема и опускания груза осуществляется соответствующими пускателями, при помощи поста тельферного. Микровыключатель расположен на раме и посредством троса отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения.

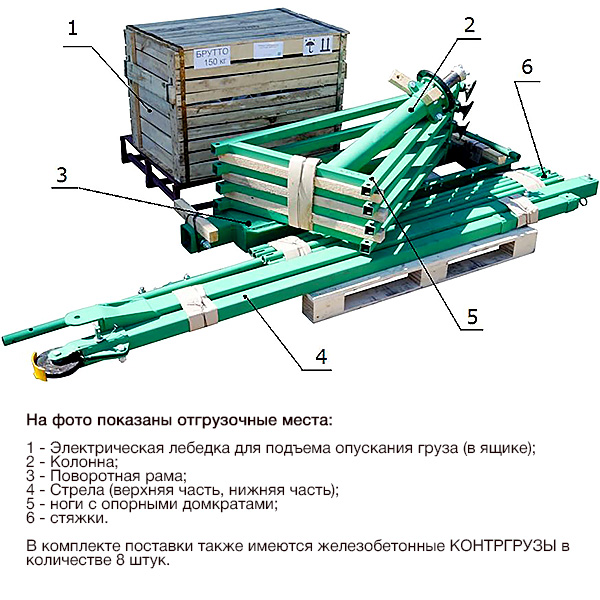

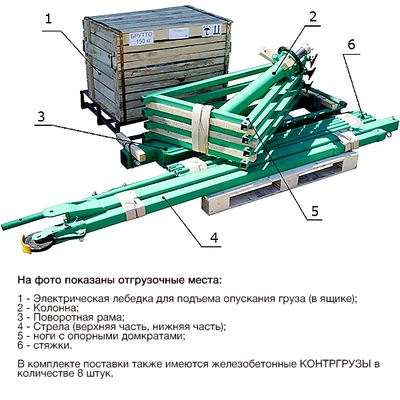

Кран поставляется в разобранном виде!
Технические характеристики
| Модель | Мастер КСП-500 |
| Грузоподъемность, кг | не более 500 |
| Высота подъема (глубина опускания крюка), м | 100 |
| Скорость подъема груза, м/мин | 22 |
| Диаметр каната, мм | 6.7 |
| Длина каната, м | 60 / 110 * |
| Угол поворота поворотной части, град | 360 |
| Способ управления подъемом / опусканием | Электрический |
| Способ управления поворотом | Ручной |
| Режим работы механизма по ГОСТ 25835 | 3М |
| Климатическое исполнение по ГОСТ 15150 | У2 |
| Режим работы электрооборудования | S3 (ПВ 40%) |
| Тип электродвигателя лебедки (ГОСТ 28330) | АИРС100S4ЕУ1 |
| Мощность электродвигателя лебедки, кВт | 3 |
| Напряжение сети, В | 380 |
| Частота тока, Гц | 50 |
| Исполнение и степень защиты | IP54 |
| Масса контргрузов, кг | 560 |
| Масса крана без контргрузов, кг | 380 |
* Два варианта исполнения крана по требованию заказчика
