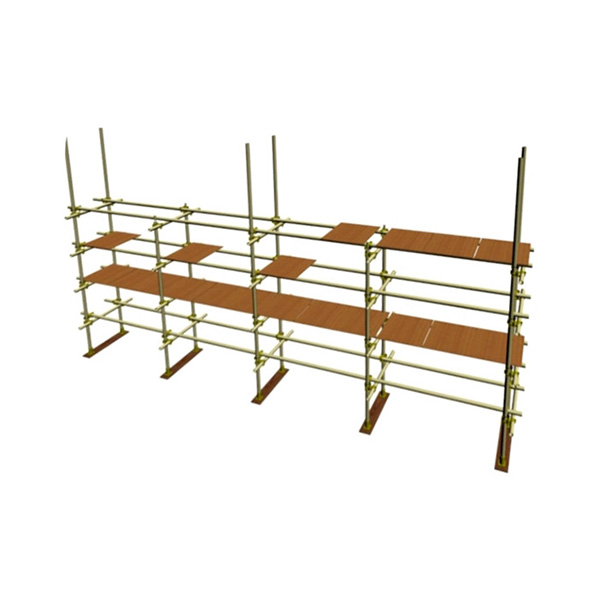

Леса стоечные приставные хомутовые Балатон ЛСПХ-40

Цену уточняйте



Заказать звонок
Артикул: ЛСПХ-40

Производитель: Балатон

Строительные хомутовые леса используют для ремонта и отделки зданий сложной конфигурации и при наклонных основаниях.

Строительные хомутовые леса используют для ремонта и отделки зданий сложной конфигурации и при наклонных основаниях. Крепление элементов (стоек и связей) осуществляется с помощью поворотных и глухих хомутов, что позволяет изменять схемы каркаса в зависимости от плана здания. Отдельно стоит сказать и о том, что строительные леса имеют место не только в строительстве, но и в организации разнообразных концертных площадок.

Устройство и принцип работы

Леса — вариант сборки для отделочных работ (см. приложение) — представляют собой конструкцию, собираемую из следующих элементов: хомутов, хомутов поворотных, пробок, стоек L=4,0 м, стоек L=2,0 м, башмаков, связей L=5,3 м, связей L=3,7 м, лестниц, поперечин.

Нижний ряд стоек опирается на башмаки, устанавливаемые попарно на деревянные подкладки. Стойки лесов имеют высоту 2 и 4 метра.

С целью повышения устойчивости лесов стыки стоек должны находится в разных уровнях, в пределах первого и самого верхнего яруса двухметровые и четырехметровые стойки чередуются. В промежуточных ярусах леса наращиваются только четырехметровыми стойками.

Стойки с помощью хомутов соединяются со связями и поперечинами. Поперечины соединяются с пробками, смонтированными в фасаде ремонтируемого здания.

Связи имеют длину 3,7 и 5,3 м. Связи чередуются так, чтобы в одном пролете стыки не совпадали. Между собой связи соединяются с помощью болтов, гаек и шайб.

Настил на ярусах лесов собирается из деревянных щитов, изготовленных из древесины хвойных пород. Щиты настила устанавливаются на связи.

В варианте сборки лесов для отделочных работ настил может собираться во всех ярусах.
Подъем людей на леса осуществляется по лестницам. Верхний конец лестниц на крюках навешивается на поперечины, а нижний опирается на настил.

Жесткость лесов в плане обеспечивается установкой диагональных связей, соединяемых со стойками хомутами поворотными. Раскосы устанавливаются в двух крайних пролетах лесов.

На рабочих ярусах лесов кроме настилов устанавливаются бортовые доски и ограждения. Бортовые доски закрепляются с помощью скоб, а ограждения — хомутами.

Для защиты от атмосферных электрических разрядов леса оборудуются заземлением, соединенным со стойкой при помощи шины.

Леса — вариант сборки для каменных работ — собираются из элементов лесов для отделочных работ. Различие заключается в том, что крепление лесов для каменных работ к стене осуществляется закладными, закладываемыми в стену в процессе кладки. Различие также в том, что настил может собираться только на трех ярусах из щитов для каменной кладки.

Настил

Щит настила ЛСПХ-40
Для Хомутовых строительных лесов ЛСПХ-40 используют в качестве настила деревянные щиты размером 1500х475 см, сделанные из доски толщиной 25 мм ГОСТ 8486-86 и гвозди К3,5*70 ГОСТ 4028-63 (гвозди загнуты двойным загибом с втапливанием конца в доску).

Цена: 160 рублей в том числе НДС.
Щит настила ЛСПХ-40

Комплектность

Спецификация комплекта хомутовых лесов ЛСПХ-40 на 1000 м2 (высота по фасаду -20 м, длина по фасаду — 50 м). Комплект полностью соответствует заданным размерам и готов к установке (включая связи, крепление к стене, лестницы, контейнеры для хранения и транспортировки).
Комплект оборудован ограждениями (перилами) на 3-х рабочих ярусах.

Наименование элемента Кол-во Вес эл-та,
кг
Общий вес, кг
Стойка (4,2 м) 190 16,58 3 150,20
Стойка (2,2 м) 40 8,90 356,00
Связь (5,3 м) 226 21,00 4 746,00
Связь (3,7 м) 88 14,76 1 298,88
Поперечина (2 м) 243 7,60 1 846,80
Башмак 42 1,50 63,00
Хомут глухой, 48×48 мм 1092 1,48 1 616,16
Хомут поворотный, 48×48 мм 16 1,54 24,64
Пробка-анкер 80 0,62 49,60
Лестница (2,2 м) 9 15,00 135,00
Болт М8×70, гайка, шайба 276 0,039 10,76
Контейнер д/упак. 3
Ящик деревянный д/упак. 2
    Вес комплекта 13297,04

Технические характеристики

Характеристика Для отделочных работ Для каменной кладки Для высотных работ
Максимальная высота лесов, м 40 20 60
Шаг яруса по высоте, м 2 1 2
Шаг стоек вдоль стены, м 2,5 1,5 2,0
Ширина яруса (прохода) между стойками, м 1,25 1,4 1,25
Нормативная нагрузка, кг/м2 200 250 200

Чертежи лесов Балатон ЛСПХ-40
