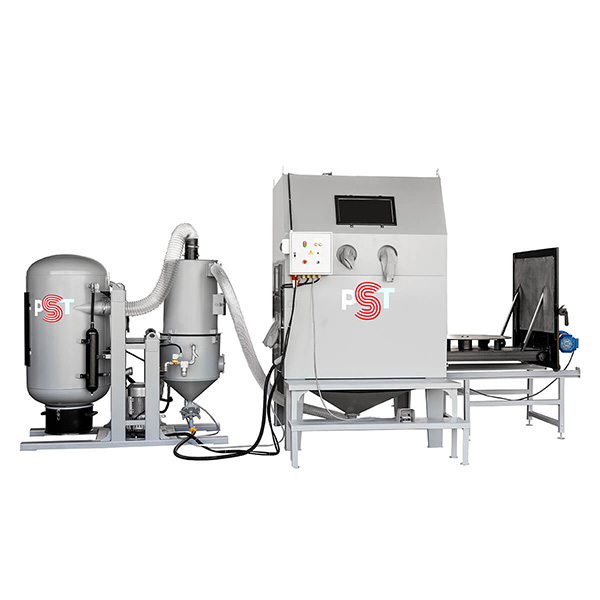

Напорная камера Power Sand Technology КСО-150.5-Н-ФВРМ-М предназначена для чистки, снятия ржавчины, песка и окалины
Так же камера применяется для получения необходимой шероховатости, снятия слоёв, матирования, упрочнения, снятия заусениц и полирования, а так же для подготовки поверхностей перед нанесением антикоррозионных покрытий (лакокрасочных материалов, металлизационных покрытий).
Пескоструйная напорная камера нестандартного типа. В своей комплектации имеет фильтр, рекуператор, выдвижной поворотный стол, напорную емкость на 100 литров. Так же камера оснащена двумя зонами для удобства работы оператора.
Принцип работы напорной камеры Power Sand Technology
Абразив и сжатый воздух подаются по одному рукаву, на конце которого крепится абразивоструйное сопло для придания формы и направления струи. Скорость и энергия воздушно-абразивной струи при напорном типе высока, что позволяет выполнять большие объемы работ и производить глубокую очистку поверхности.
Управление процессом обработки осуществляется оператором, который может руками проворачивать деталь по мере необходимости, наблюдая за обработкой через смотровое окно. Перчатки, прикрепленные к отверстиям на фронтальной панели камеры, обеспечивают безопасные условия работы для оператора.
Камера полностью герметична и абразивная пыль с мусором не попадают в окружающее воздушное пространство.
При включенной подаче воздуха и закрытых дверях абразивоструй-ной камеры процесс очистки может быть запущен нажатием педали. При нажатии на педаль абразивоструйный аппарат герметизируется и абразивовоздушная смесь поступает по рукаву к соплу. После соударения с очищаемой поверхностью абразив, вместе с мелкими частицами с этой поверхности, пылью и другими побочными продуктами, образующимися при абразивоструйной обработке, падают через сито в бункер камеры. При отжатии педали абразивоструйный аппарат прекращает работу и разгерметизируется. Скопившийся в бункере абразив засыпается внутрь аппарата.
Преимущества пескоструйной камеры PST КСО-150.5 Н-ФВРМ-М
Надёжность
- Нестандартная пескоструйная камера PST КСО-150.5 Н-ФВРМ-М имеет надёжную износостойкую конструкцию и изготовлена из прочной листовой стали;
- Для защиты от абразивного износа внутренние поверхности камеры защищены износостойкими резиновыми листами;
- Все абразивоструйные кабины комплектуются светодиодным прожектором.
Безопасность
- Пескоструйная кабина комплектуется перчатками повышенной прочности с текстильной подкладкой. Перчатки защищают руки оператора от прямого попадания абразивного материала и предотвращают удары статическим электричеством;
- Смотровое окно камеры изготовлено из многослойного стекла триплекс;
- Все кабины КСО проходят проверку ОТК.
Особые требования к камерам изготовленным по чертежам
Для работы камеры используется стальной высококремнистый песок, электрокорунд, карбид кремния, стальная или чугунная дробь фракцией до 1 мм. Точный размер максимально возможной фракции зависит от удельного веса и формы зерна абразива и должен быть определен пользователем в результате практического тестирования.
Сжатый воздух для работы установки должен использоваться не ниже 2-го класса по ГОСТ 17433-80, что позволяет добиваться высокого качества очистки и бесперебойной работы узлов камеры.
Климатическое исполнение камеры «УХЛ», по ГОСТ 151550-69 и ГОСТ 15543-70.
Где используется нестандартная пескоструйная PST КСО-150.5 Н-ФВРМ-М
Одной из самых распространенных сфер использования пескоструйной техники «Power Sand Technology» является один из этапов подготовки металлических, бетонных, деревянных, каменных или кирпичных поверхностей перед окраской. Многолетний опыт поставки пескоструйного оборудования показал, что срок службы поверхностей, обработанных данным способом, увеличивается в несколько раз.
Наиболее активное применение пескоструйная обработка нашла в следующих областях:
- Судостроение при очищении больших поверхностей корабельных днищ и других компонентов;
- Вагоностроение при осуществлении подготовки объектов под окраску, проведении ремонтных работ;
- Мостостроение;
- Очищение газопроводов и нефтепроводов;
- Строительство и реконструкция зданий;
- Автомобильная сфера;
- Медицина и т.п.
Однако, данная сфера применения оборудования далеко не единственная. В последнее время всё активней находит применение пескоструйная декоративная обработка зеркал и стеклянных предметов мебели. При помощи различных трафаретных изображений и количества нанесенных слоев шаблона специалисты наносят цветные, рельефные и объемные рисунки, сравнимые с произведениями искусства.
Комплектация напорной пескоструйной камеры PST КСО-150.5 Н-ФВРМ-М
- Камера типа «КСО-150.5 Н-ФВРМ-М» 1 шт.
- Струйное сопло 1 шт.
- Стол поворотный 1000, г/п 300 кг, приводной 1 шт.
- Устройство фильтрации и рекуперации 1 шт.
- Приставная рама 1 шт.
- Перчатки камерные 2 пары
- Паспорт 1 шт.
Технические характеристики
| Модель | КСО-150.5 Н-ФВРМ-М |
| Транспортировка абразива | Напорная |
| Тип камеры | Нестандартные |
| Производительность, м2/час | 5 - 20 |
| Диапазон рабочего давления, бар | 3.5 - 7 |
| Расход воздуха, м3/мин | 1.6 - 5.6 |
| Объём бункера, л | 100 |
| Питание сети, В | 380 |
| Абразив | Дробь / песок |
| Габариты рабочей зоны, мм | 1900 х 1550 х 1450 |
| Габариты смотрового окна, мм | 540 х 420 |
| Габариты узла фильтрации и рекуперации, мм | 2200 х 2000 х 1000 |
| Габариты камеры, мм | 2500 х 1500 х 1110 |
| Масса фильтра с узлом рекуперации, кг | 450 |
| Масса камеры, кг | 380 |
Руководство по эксплуатации PST КСО-150.5 Н-ФВРМ-М
