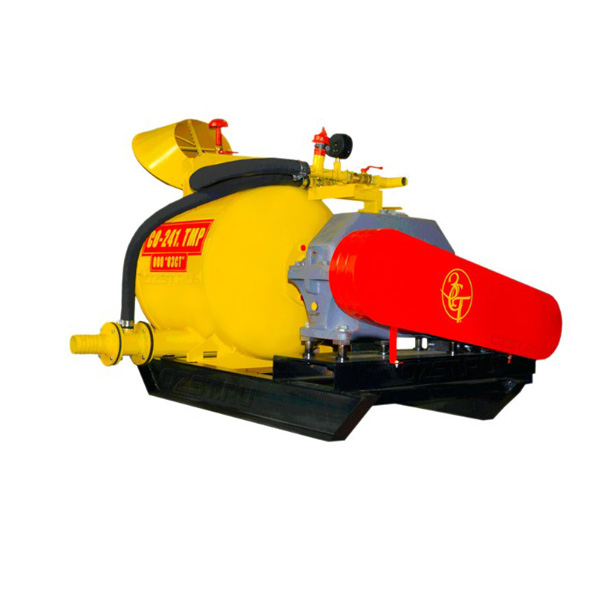

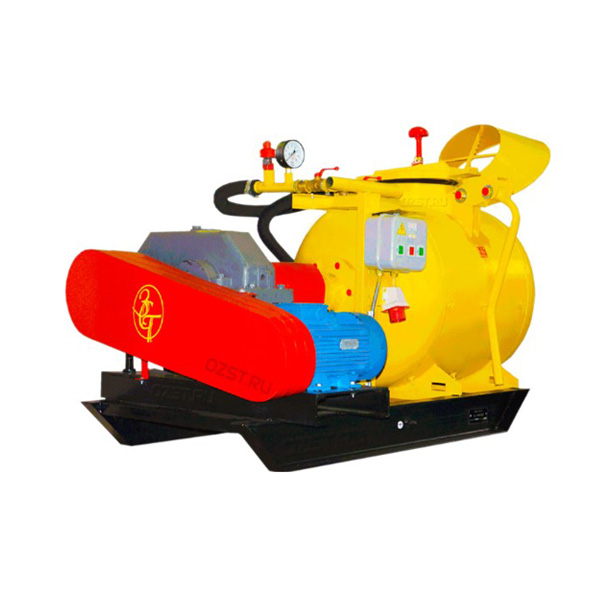

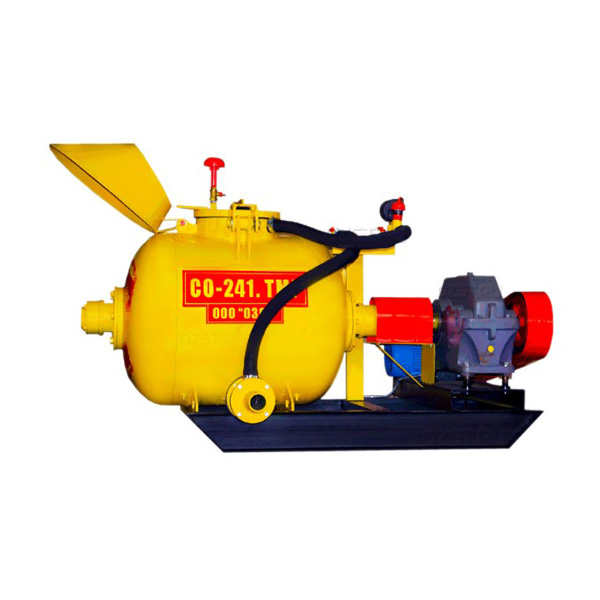

Пневмонагнетатель СО-241 ТМР1

Цену уточняйте



Заказать звонок
Артикул: СО-241 ТМР1

Производитель: Орловский завод строительной техники

Пневмонагнетатель СО-241 ТМР1 (пневмо- бетононасос) с усиленным приводом 11 кВт , предназначен для приготовления (полного- из исходных компонентов, или неполного- при использовании растворных смесей заводского изготовления различной степени готовности), и подачи к месту укладки строительных растворных смесей.

Пневмонагнетатель СО-241 ТМР1 (пневмо- бетононасос) с усиленным приводом 11 кВт , предназначен для приготовления (полного- из исходных компонентов, или неполного- при использовании растворных смесей заводского изготовления различной степени готовности), и подачи к месту укладки строительных растворных смесей подвижностью от 3 до 5 см, определяемой по ГОСТ 5802-86 с максимальным размером наполнителя до 16 мм с трубопроводом диаметром 65 мм и  с максимальным размером наполнителя до 30 мм и трубопроводом диаметром 100 мм на объектах, обеспеченных электроэнергией, водой и сжатым воздухом. Также СО-241 ТМР1 получил широкое распространение благодаря использованию как оборудование для полусухой стяжки пола.

Пневмонагнетатель СО-241 цена которого ниже, чем у зарубежных бетононасосов, выполнен исключительно из качественных и отечественных комплектующих.

Климатическое исполнение — У, категория размещения 1 по ГОСТ 15150-69 при температуре окружающей среды от 268 до 313 К (от -5 до +40ºС). Электропитание изделия должно осуществляться от трехфазной сети переменного тока напряжением (380+38-19) В, частотой (50±1,25) Гц.

Для обеспечения подачи растворной смеси на месте эксплуатации к изделию должен подводиться сжатый воздух давлением до 1 МПа и расходом от 3 м³/мин до 5 м³/мин.

Преимущество модели:

  • Подача раствора и бетона (в зависимости от технических характеристик используемого компрессора) по вертикали — до 100 м; по горизонтали — до 200 м;
  • Диаметр фракции наполнителя — до 30 мм;
  • Толщина металла, из которого изготовлена емкость — 10 мм;
  • Уплотнение выполнено из износостойкого материала, что повышает эксплутационные характеристики пневмонагнетателя;
  • Использование комплектующих только отечественного производства;
  • Применение легированных сталей для изготовления быстроизнашиваемых деталей.

Комплектующие:

Запчасти на пневмонагнетатель СО-241 ТМР доступные для заказа:

  • Стойка правая 241 01 300;
  • Стойка левая 241 01 300-01;
  • Лопасть Т-241.00.021;
  • Лопасть Т-241.00.022;
  • Уплотнение Т-241.00.00.00.00.3;
  • Манжета 1.2-70*95-3;
  • Вставка (броня) комплект ПН-300.01.00.013;
  • Переход Д65 СО-241ТМ.15.000;
  • Патрубок присоединительный Д65 СО-241ТМ.16.000;
  • Подшипник № 1211;
  • Ремень В(Б)-2000;
  • Манометр ТМ-510Р.00(0-16 кгс/см2);
  • Вал (в компл. со втулками) Т-241.00.100;
  • Клапан предохранительный Р=8кг/см ВК2.04.00.000;
  • Крышка торцевая Т-241.00.004;
  • Крышка СО-241 ТМК 14.02.000;
  • Ось СО-241 ТМК 14.00.001;
  • Шайба А30.01.019 ГОСТ 11371;
  • Шплинт 6,3х50 ГОСТ 379;
  • Шнур резиновый 2-1С ø16 ГОСТ 6467;
  • Ручка СО-241 ТМК 14.04.000;
  • Отражатель СО-241 ТМК 12.00.000.

Технические характеристики

Модель: СО-241 ТМР1
Производительность, м3/час от 3 до 5
Давление на смесь, атм/бар до 8
Объем готового замеса пневмонагнетателя, м3 0.26
Объем резервуара, м3 0.3
Мощность привода механического перемешивания, кВт 11
Общая потребляемая мощность, кВт 11+NK
Время перемешивания бетоносмесителя, с 120-180
Частота вращения лопастного вала смесителя, об/мин 42
Привод подачи смеси Пневматический
Диаметр подключаемых бетоноводов, мм 65 или 75 или 100
Растворная смесь для пневмонагнетателя
Размер заполнителя, мм до 16
Марка согласно подвижности по ГОСТ 28013-98 ПК-2
Измерение подвижности по конусу ГОСТ 5802-86, см от 4 до 6
Бетонная смесь для пневмонагнетателя
Размер заполнителя, мм до 30
Марка по удобоукладываемости по ГОСТ 7473-94 П3 и П4
Измерение подвижности по конусу ГОСТ 10181-81, см от 8 до 20
Марка по удобоукладываемости по ГОСТ 7473-94 Ж2 и Ж3
Измерение жесткости по прибору Вебе ГОСТ 10181-81, с от 16 до 30
Габаритные размеры установки, мм 2300x1300x1300
Вес, кг 760

Дальность подачи, м:

  • по горизонтали, не более
  • по вертикали, не более
  • от 150 до 200
  • от 80 до 100

Необходимые технические характеристики подключаемого компрессора

Производительность компрессора, м3/мин от 3.5 до 5.25
Мощность, кВт от 30 до 45
Номинальное рабочее давление, атм/бар 7

Сертификат соответствия

Каталог запасных частей пневмонагнетателя СО-241 ТМР1

Руководство по эксплуатации пневмонагнетателя СО-241 ТМР1
