Подъёмник строительный (кран в окно) Умелец ПС-320 - вылет стрелы 2 метра
Подъемник строительный Умелец предназначен для подъема, спуска и перемещения внутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 320 кг. Допускается установка подъемника на крышах зданий или сооружений при условии защиты его от атмосферных осадков.
Строительный подъемник УМЕЛЕЦ ПС-320 производится в двух исполнениях, отличающихся формой передней стойки: УМЕЛЕЦ ПС-320 и УМЕЛЕЦ-М ПС-320.
Кран в окно Умелец является переставным грузоподъемным механизмом, перемещаемым с одного участка работы на другой вручную. Для удобства перемещения и установки в рабочем положении подъемник Умелец оснащен: на стойках задних - опорными колесами с фиксаторами; на стойках передних - регулировочными винтовыми опорами (домкратами).
Допускается эксплуатация строительного подъемника Умелец при температуре окружающей среды не выше плюс 40 °С и не ниже минус 40 °С и влажности 75% при плюс 35 °С. В части воздействия климатических факторов подъемник соответствует У2 по ГОСТ 15150.
Специалисты СВПК разработали оригинальную конструкцию крана в окно с вылетом стрелы 2 м и колесами позволяющими легко передвигать кран, уникальным тросоукладчиком, обеспечивающим длительный срок службы каната, а также высокопрочным покрытием, позволяющим сохранять отличный внешний вид в течение всего срока службы.
Высота подъема груза до 50 м (75 м - исполнение под заказ), скорость подъема груза до 20 м/мин, режим работы механизма 3М по ГОСТ 25835, мощность двигателя 1.7 кВт, масса подъемника без противовесов не более 220 кг. Диаметр каната — 4.1 мм.
Кран в окно Умелец поставляется в разобранном виде. Комплект поставки также включает в себя документацию: паспорт на редуктор, паспорт на электродвигатель, руководство по эксплуатации. Порядок сборки указан в руководстве по эксплуатации. Руководство по эксплуатации крана Умелец совмещено с паспортом.
Подъемник Умелец не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.

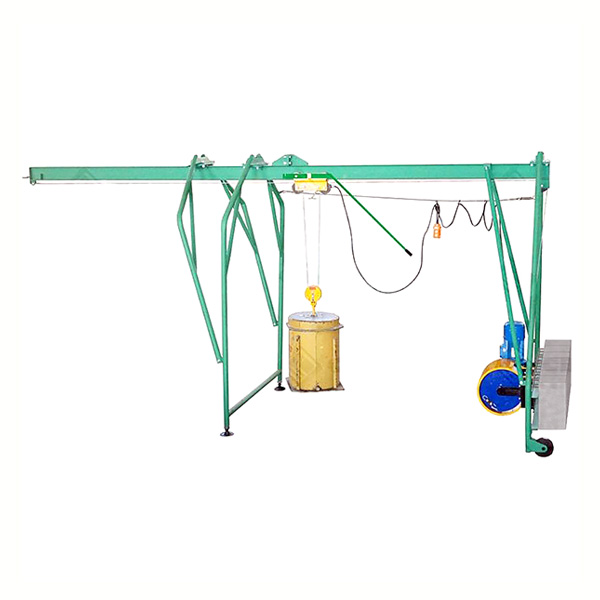

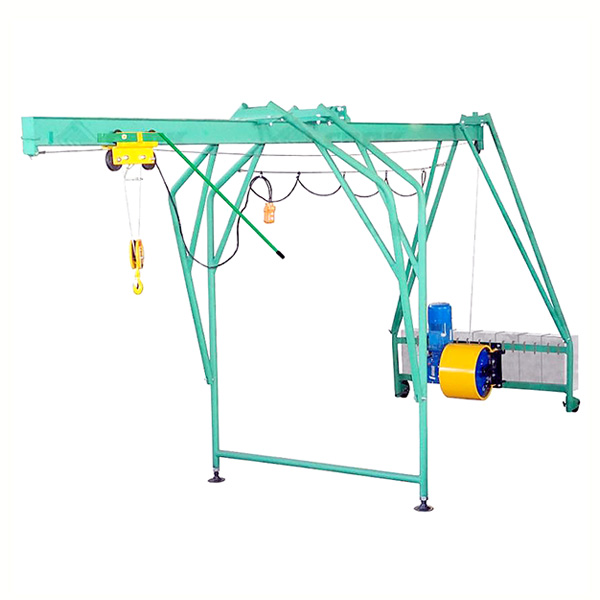

Подъемник УМЕЛЕЦ состоит из следующих основных узлов и деталей:
- кошки;
- подвески;
- балок;
- стойки передней;
- стойки задней;
- стяжек;
- лебедки электрической.
Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями, сборочными единицами и деталями, входящими в комплектацию подъёмника.
Устойчивость подъемника во время эксплуатации обеспечивается противовесами в количестве 7 штук, либо домкратом распорным (с двумя распорными втулками), перекрывающим диапазон высот до потолка от 2.6 м до 3.1 м. Распорные домкраты не входят в стандартный комплект поставки - поставляются по дополнительному требованию заказчика.
Балки изготовлены из двутавра №12 с приварными фланцами для крепления между собой в единую пролётную балку болтовым соединением М16 и к стойкам болтовым соединением М12. Стойки и стяжки выполнены из труб круглого сечения. Стяжки крепятся к стойкам и пролётной балке болтовым соединением М10.

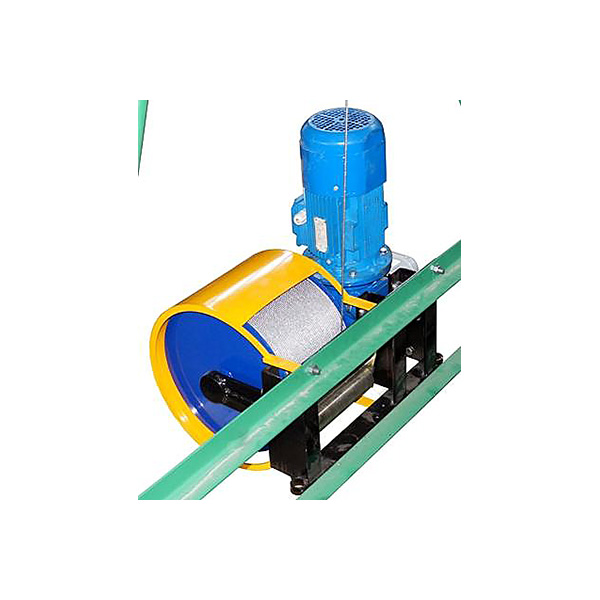

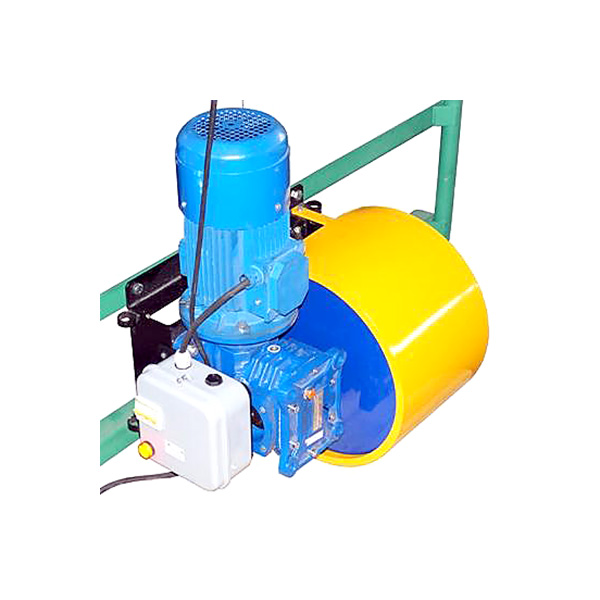

Лебедка крепится на задней стойке болтовым соединением М12. Лебёдка состоит из рамы, на которой закреплены мотор-редуктор и барабан, насаженный одной стороной на выходной вал редуктора, а другой - на подшипниковую опору. Под барабаном расположен прижимной ролик для обеспечения более качественной навивки каната. Вращающийся барабан ограждён защитным кожухом. Возле редуктора на раме закреплён кронштейн с электрическим пультом управления. От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который в процессе эксплуатации крепится к передвижной кошке.

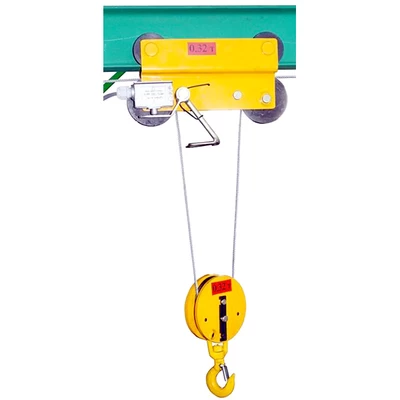

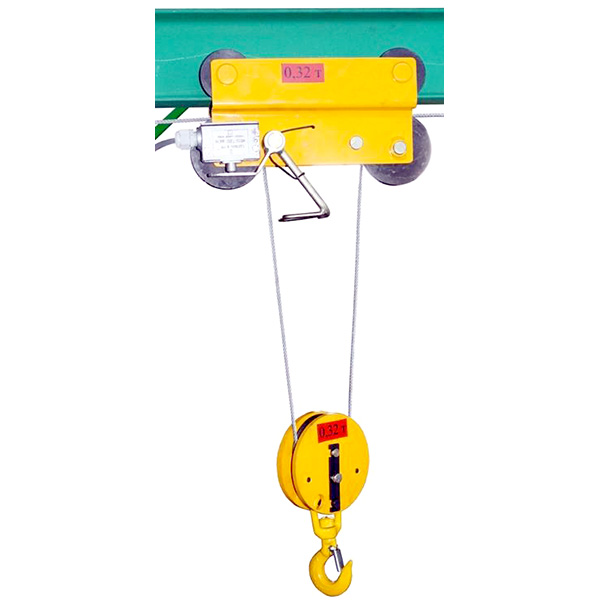

Рабочим органом подъемника является подвеска с кошкой. Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк, расположенный на конце балки, и не позволяет кошке перемещаться во время подъёма/опускания подвески.
В состав электрооборудования крана Умелец входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический. Микровыключатель расположен на кошке и отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.
Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а управление - постом кнопочным тельферным.
Технические характеристики
| Модель | ПС-320 |
| Режим работы / класс нагружения по ГОСТ 25835 | 3М / В3 |
| Грузоподъемность не более, кг | 320 |
| Высота подъема груза, м | 50 / 75 * |
| Скорость подъема груза не менее, м/мин | 17 |
| Тяговое усилие при горизонт. перемещении кошки при макс. нагрузке не более, кг | 20 |
| Диаметр каната (марк. группа 180, ГОСТ 2688), мм | 4.1 |
| Длина каната (для высоты подъема 50 м), м | 105 |
| Диаметр барабана лебедки, мм | 325 |
| Режим работы электрооборудования по ГОСТ 183 | S3 (ПВ40%) |
| Напряжение сети, В | 380 |
| Частота тока, Гц | 50 |
| Тип электродвигателя | АИРС80В4ЕУ2 |
| Мощность электродвигателя, кВт | 1.7 |
| Тип тормоза | 9ТЕ80 |
| Тип редуктора | 5МЧ-80 |
| Масса без противовесов не более, кг | 320 |
| Масса противовесов не менее, кг | 210 |
* Высота подъема груза для специального исполнения (под заказ)
