Подъёмник строительный (кран в окно) Умелец ПС-500 - грузоподъёмность до 500 кг
Подъемник строительный Умелец ПС-500 предназначен для подъема, спуска и перемещения внутрь проемов зданий и сооружений различных строительных материалов и оборудования массой до 500 кг. Допускается установка подъемника на крышах зданий или сооружений при условии защиты его от атмосферных осадков.
Кран в окно Умелец ПС-500 является переставным грузоподъемным механизмом, перемещаемым с одного участка работы на другой вручную. Для удобства перемещения и установки в рабочем положении подъемник Умелец оснащен: на стойках задних - опорными колесами с фиксаторами; на стойках передних - регулировочными винтовыми опорами (домкратами).
Допускается эксплуатация строительного подъемника Умелец при температуре окружающей среды не выше плюс 40 ° С и не ниже минус 40 ° С и влажности 75% при плюс 35 ° С. В части воздействия климатических факторов подъемник соответствует У2 по ГОСТ 15150.
Кран Умелец ПС-500 имеет оригинальную конструкцию с вылетом стрелы 1.82 м и колесами позволяющими легко передвигать кран, уникальным тросоукладчиком, обеспечивающим длительный срок службы каната, а также высокопрочным покрытием, позволяющим обеспечить защиту от коррозии в течение всего срока службы.
Высота подъема груза до 50м, скорость подъема груза не менее 17 м/мин, режим работы механизма 3М по ГОСТ 25835, мощность двигателя 1.7 кВт, масса подъемника без противовесов не более 424 кг. Диаметр каната — 5.5 мм. Полностью технические характеристики подъемника строительного Умелец приведены в таблице ниже.
Кран в окно Умелец поставляется в разобранном виде. Комплект поставки также включает в себя документацию: паспорт на электродвигатель, паспорт и руководство по эксплуатации на подъемник Умелец ПС-500. Порядок сборки указан в руководстве по эксплуатации. Руководство по эксплуатации крана Умелец ПС-500 совмещено с паспортом.
Подъемник Умелец не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.
Подъемник УМЕЛЕЦ ПС-500 состоит из следующих основных узлов и деталей:
- кошки с подвеской;
- балок;
- стойки передней;
- стойки задней;
- стяжек;
- лебедки электрической.
Металлоконструкции подъемника крепятся между собой стандартными крепежными изделиями, сборочными единицами и деталями, входящими в комплектацию подъёмника.
Устойчивость подъемника во время эксплуатации обеспечивается противовесами в количестве 10 штук.
Балки изготовлены из двутавра №16 с приварными фланцами для крепления между собой в единую пролётную балку болтовым соединением М16 и к стойкам болтовым соединением М12. Стойки и стяжки выполнены из труб круглого сечения. Стяжки крепятся к стойкам и пролётной балке болтовым соединением М10.

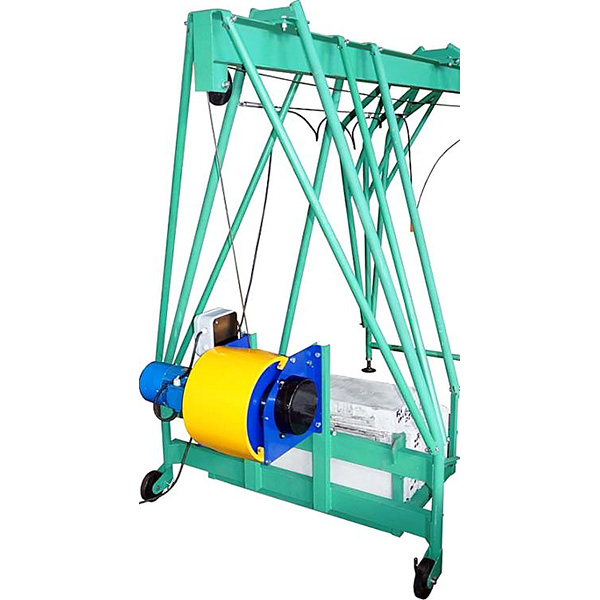

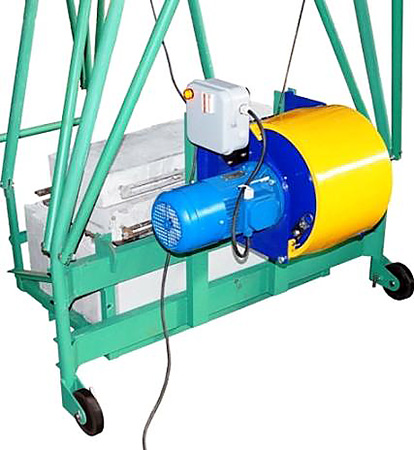

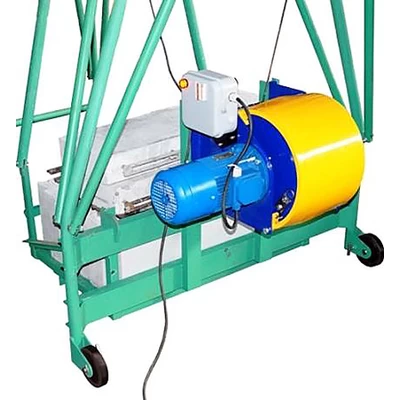

Лебедка крепится на задней стойке болтовым соединением М12. Лебёдка состоит из корпуса, образованного двумя щеками (соединенными между собой стяжками), электродвигателя, барабана и зубчатых колес. Под барабаном расположен прижимнй ролик для обеспечения более качественной навивки каната. Вращающийся барабан ограждён защитным кожухом. На щеке закреплён электрический пульт управления. От пульта отходит кабель с кнопочным тельферным постом и микровыключателем, который в процессе эксплуатации крепится к передвижной кошке.

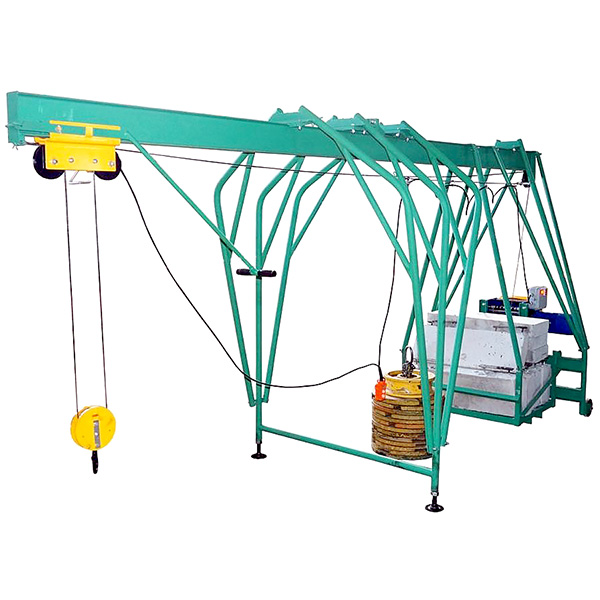

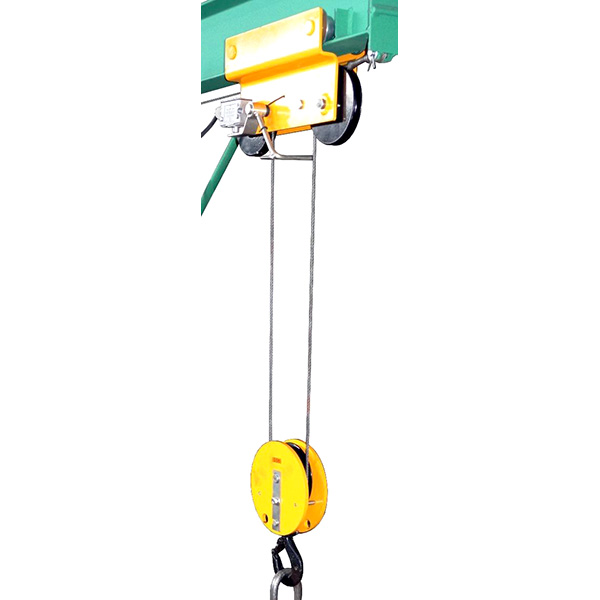

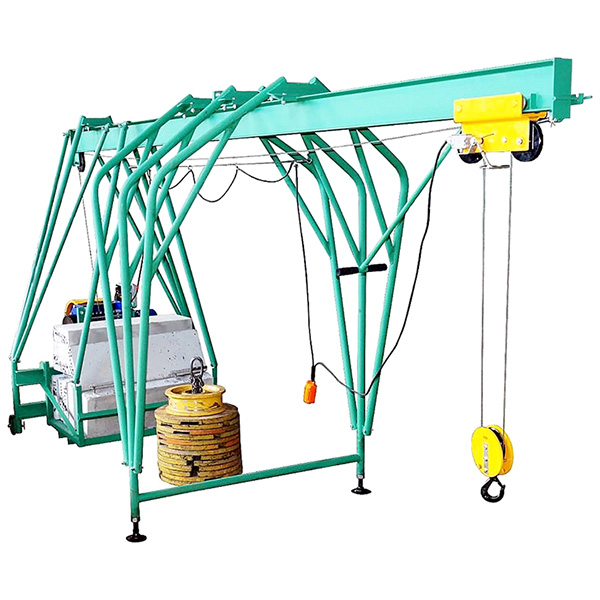

Рабочим органом подъемника является подвеска 11 с кошкой 10. Подъём/опускание подвески осуществляется лебёдкой, а перемещение кошки по пролётной балке осуществляется вручную. Кошка имеет специальный фиксатор, который зацепляется за крюк, расположенный на конце балки, и не позволяет кошке перемещаться во время подъёма/опускания подвески.
В состав электрооборудования крана Умелец входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический. Микровыключатель расположен на кошке и отключает электродвигатель при подъёме подвески до крайнего верхнего рабочего положения.
Включение лебёдки осуществляется автоматическим выключателем на пульте лебёдки, а управление - постом кнопочным тельферным.
Технические характеристики
| Модель | ПС-500 |
| Режим работы / класс нагружения по ГОСТ 25835 | 3М / В3 |
| Грузоподъемность не более, кг | 500 |
| Высота подъема груза, м | до 50 |
| Скорость подъема груза не менее, м/мин | 17 |
| Тяговое усилие при горизонт. перемещении кошки при макс. нагрузке не более, кг | 30 |
| Диаметр каната (марк. группа 180, ГОСТ 2688), мм | 5.5 |
| Длина каната (для высоты подъема 50 м), м | 110 |
| Диаметр барабана лебедки, мм | 325 |
| Режим работы электрооборудования по ГОСТ 183 | S3 (ПВ40%) |
| Напряжение сети, В | 380 |
| Частота тока, Гц | 50 |
| Тип электродвигателя | АИРС80В4ЕУ2 |
| Мощность электродвигателя, кВт | 1.7 |
| Тип тормоза | 9ТЕ80 |
| Масса без противовесов не более, кг | 424 |
| Масса противовесов не менее, кг | 700 |
