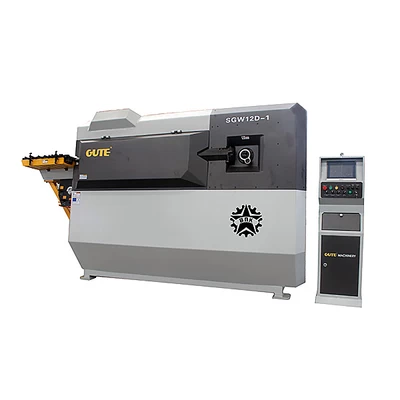

Правильно-гибочный станок ВПК SGW12D-1 с ЧПУ — для работы с арматурной сталью
Обрабатывает арматуру диаметром до 12 мм. Максимальная скорость протяжки 75-100 м/мин. Мощность 33 кВт.
Преимущества ВПК GUTE SGW12D-1:
- Доступнее европейских аналогов;
- Высокая скорость обработки;
- Автономность производства;
- Независимость от аутсорсинговых услуг по изготовлению металлоизделий;
- Безотходное производство;
- Сокращение издержек на логистические услуги;
- Рациональное использование трудовых ресурсов;
- Экономическая обоснованность.
Особенности ВПК GUTE SGW12D-1:
-
Производительность 1600 скоб в час, может достигать до 7 тонн за смену;
- Точность обработки ±1мм, что гораздо выше, чем при работе на полуавтомате с оператором;
- Электрика известных международных брендов, таких как Shneider, Omron, Taiwan Mingwei и система управления, выполненная по итальянским технологиям, обеспечивают стабильную работу оборудования;
- Память содержит более 500 графических изображений, которые легко редактируются по запросу оператора;
- Станок оснащен сборными многофункциональными ножами, срок службы которых в два раза больше обычных;
- В комплектацию входит удобный автоматический приемщик готовой продукции новейшей версии.

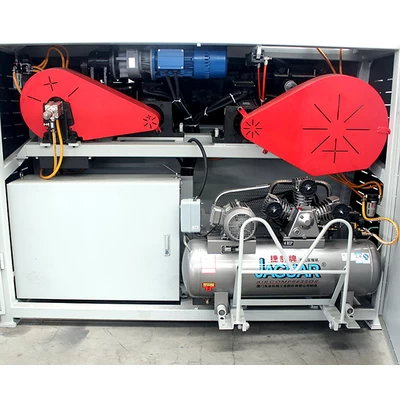

- Воздушный компрессор Jaguar, cервопровод Ourui.
Комплектация ВПК GUTE SGW12D-1
- Бухтодержатели (5 тонн)-2 шт.

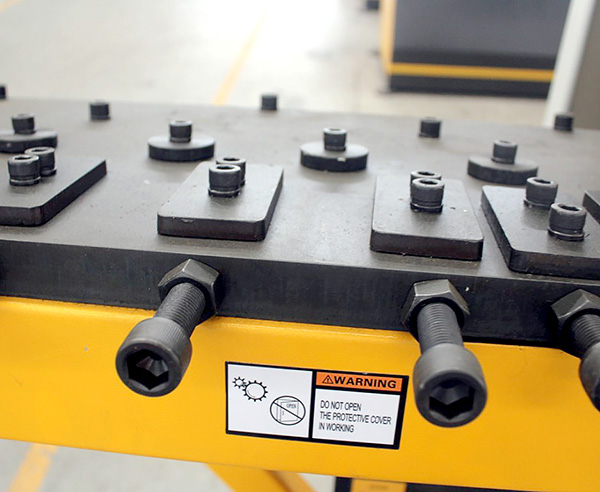

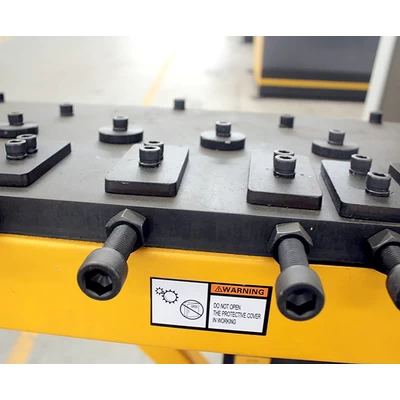

- Исполнительный механизм: Блок правки-2 шт.
- Блок подачи-1 шт.

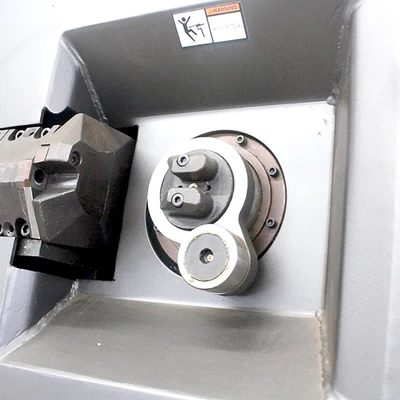

- Блок гибки-1 шт.
- Блок резки-1 шт.
- Электрический шкаф-1 шт.
- Воздушный компрессор-1 шт.
- Панель управления-1 шт.
- Запчасти-1 комплект
- Инструменты-1 комплект
- Инструкция-1 шт.

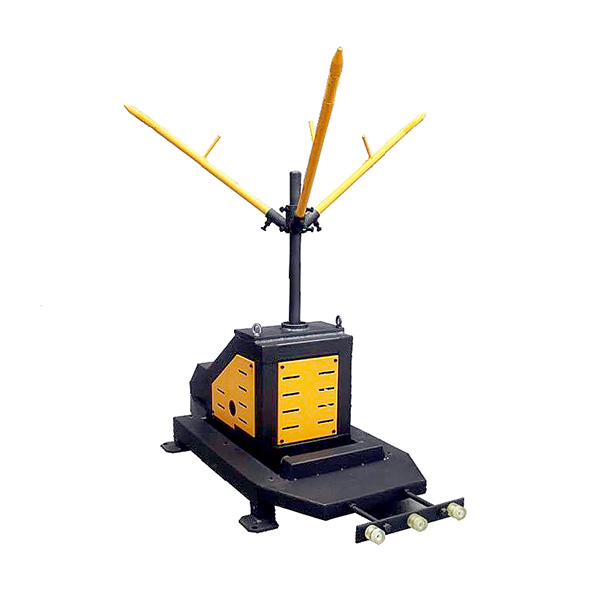

- Дополнительное устройство автоматического приема-1 шт.

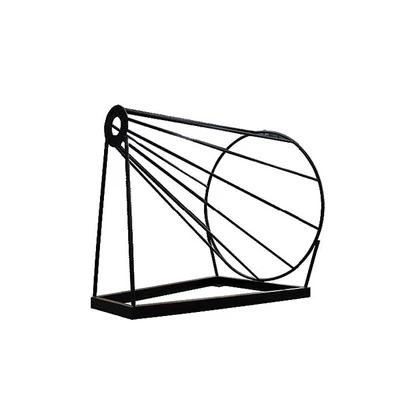

- Успокоитель арматуры-2 шт.
Примеры производимых изделий
Технические характеристики
| Модель: | SGW12D-1 |
| Класс арматуры | A400 (A-III) / A400C / A500 / A500C |
| Временное сопротивление разрыву, Н/мм2 | 590 / 600 |
| Предел текучести, Н/мм2 | 390 / 500 |
| Гибка одного прутка, мм | 5 - 12 / 5 - 10 |
| Гибка двух прутков, мм | 5 - 8 / 5 - 8 |
| Максимальный угол гибки, ° | ±180 |
| Максимальная длина загибаемого конца прутка, мм | 1000 |
| Управление | Автоматическое |
| Минимальная длина загибаемого конца прутка, мм | 90 |
| Максимальная скорость гибки, °/сек | 800 - 1050 |
| Максимальная скорость протяжки, м/мин | 75 - 100 |
| Метод контроля гибки | Сервопривод |
| Метод контроля протяжки | Сервопривод |
| Направление гибки | Два направление |
| Тип механизма реза | Кривошипно-шатунный механизм |

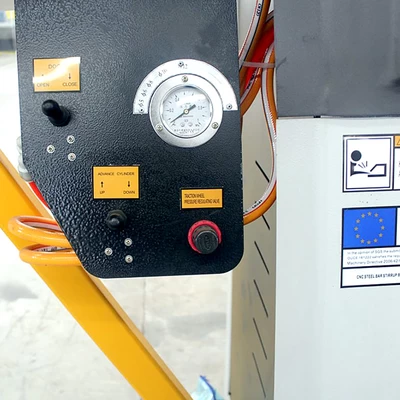

| Тип привода | Пневмо-электро-сервопривод |
| Номинальная мощность, кВт | 33 |
| Диапазон температур для нормальной эксплуатации, °C | от 0 до +40 |
| Рабочее давление сжатого воздуха, бар | 7 |
| Напряжение электрической сети, В | 380 |
| Частота переменного тока, Гц | 50 |
| Среднее потребление электричества, кВт/ч | 5 |
| Габариты Д×Ш×В, мм | 3300 × 1000 × 2200 |
| Сертификация | ISO 9001:2008 |
| Масса, т | 3.5 |
