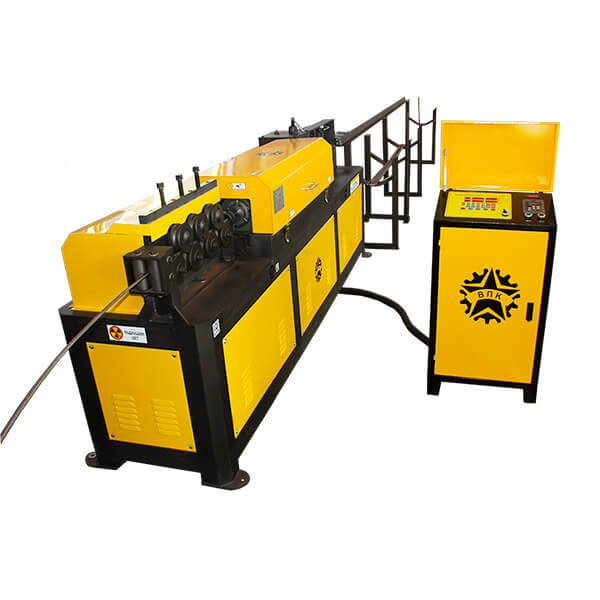

Правильно-отрезной станок ВПК ПРО-15 — высокая степень автоматизации
Высокая степень автоматизации и увеличенная до 70 м с минуту скорость протяжки арматуры позволяют оперативно получать прямые прутки необходимой длины (минимальный размер резки 100 мм). При этом в станке ПРО-15 появилась возможность регулировки скорости без падения мощности, а также возможность корректировки длины изделия и времени срабатывания ножа. Подача и правка арматуры усовершенствованы за счёт синхронизации подачи протяжных роликов и скорости вращения барабана.
Пульт управления с ЧПУ позволяет задавать необходимый размер и количество прутков для автоматической правки и резки. Панель управления оснащена встроенным цифровым вольтметром. Уменьшена вибрационная нагрузка относительно станка ВПК ПРО-14. Снижены шумовые показатели. Все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием. После правки прочность материала не утрачивается.
Принцип работы правильно-отрезного станка ВПК ПРО-15

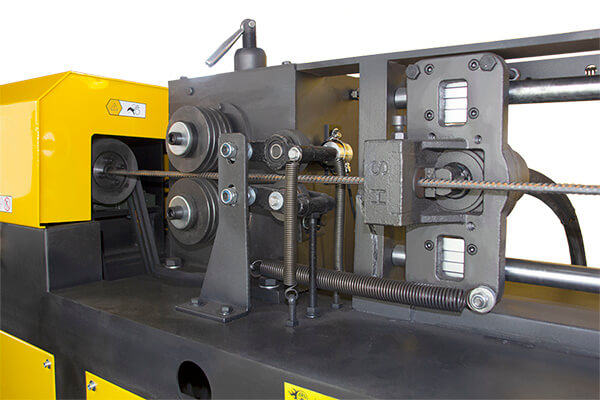

Арматура затягивается в станок роликами подачи. Проходя через выпрямительный механизм, она выпрямляется. Резку осуществляет нож при помощи гидропривода.
Преимущества ВПК ПРО-15:
-
Доступнее европейских аналогов;
-
Высокая скорость обработки;
-
Автономность производства;
-
Независимость от аутсорсинговых услуг по изготовлению металлоизделий;
-
Безотходное производство;
-
Сокращение издержек на логистические услуги;
-
Рациональное использование трудовых ресурсов;
-
Экономическая обоснованность.
Особенности ВПК ПРО-15:
- Подача и правка арматуры усовершенствованы за счёт синхронизации подачи протяжных роликов и скорости вращения барабана;

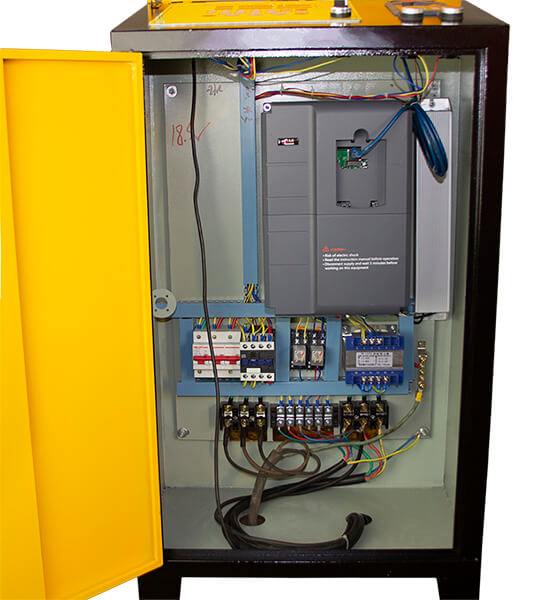

- Пульт управления с ЧПУ позволяет задавать необходимый размер и количество прутков для автоматической правки и резки. Панель управления оснащена встроенным цифровым вольтметром;
- Уменьшена вибрационная нагрузка относительно станка ВПК ПРО-14. Снижены шумовые показатели;
- Все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием;
- После правки прочность материала не утрачивается.
Внимание: В комплекте поставки дополнительная приёмная секция 12 метров!
Примечание. Для нарезки коротких материалов длиной 300 мм используйте частоту менее 25 Гц, длиной 200 мм — менее 15 Гц.
Технические характеристики
| Модель: | ПРО-15 |
| Привод ножа | Гидравлический |
| Класс арматуры | A400 (A-III) / A500 |
| Временное сопротивление разрыву, Н/мм2 | 590 / 600 |
| Предел текучести, Н/мм2 | 390 / 500 |
| Диаметр прутка гладкой арматуры, мм | 4-14 / 4-12 |
| Диаметр прутка рифленой арматуры, мм | 4-12 / 4-10 |
| Управление | Автоматическое |
| Максимальная скорость протяжки, м/мин | 50 / 65 |
| Погрешность шага, мм | Резка: ±8, правка ±5 (мм на погонный м) |
| Длина прутка, м | 0.9 - 8.6 (для нарезки прутков длиннее потребуются доп. секции приемной рамы) |
| Мощность электродвигателя правки, кВт | 11 |
| Мощность электродвигателя резки, кВт | 4 |
| Мощность электродвигателя тяги, кВт | 4 |
| Диапазон температур для нормальной эксплуатации, °C | от +5 до +40 |
| Напряжение электрической сети, В | 380 |
| Частота переменного тока, Гц | 50 |
| Габариты, Д×Ш×В, мм | 3500 × 1150 × 1300 |
| Сертификация | EAC |
| Масса в упаковке, т | 1.275 |
| Масса машины, т | 1.03 |
