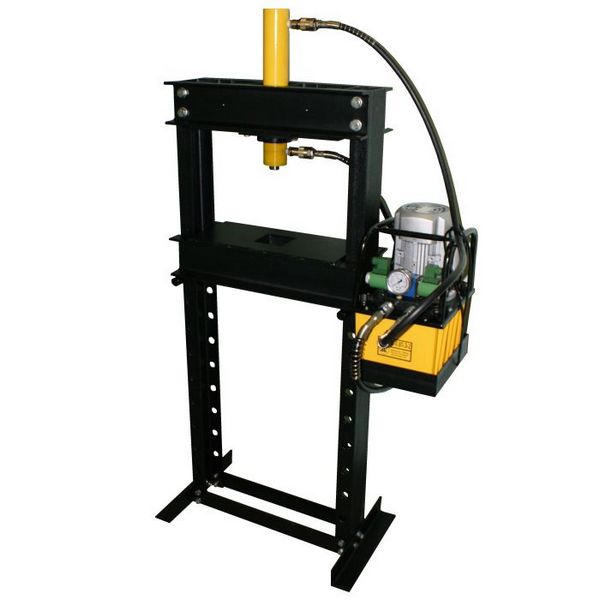

Пресс электрический Инстан ПГГ-10ЭП-2 — для выпрессовки, запрессовки, гибки и рихтовки деталей при различных ремонтных и сборочных работах
Пресс гаражный гидравлический ПГГ-10ЭП-2 – предназначен для слесарного участка автосервиса, машиностроительного и ремонтного предприятия. Пресс используется для гиба, сжатия, выпрессовки/запрессовки, опрессовки и правки деталей.
Подготовка к работе:
- Для приведения пресса в рабочее положение после транспортировки установите раму в сборе на рабочем месте;
- Закрепите полку для насосной станции на боковой стойке с удобной для Вас стороны пресса;
- Подготовьте насосную станцию к работе, как указано в руководстве по эксплуатации насосной станции;
- Установите насосную станцию на полке;
- Подсоедините рукава высокого давления насосной станции через быстроразъемные соединения к гидроцилиндру;
- Установите балку–стол на необходимом расстоянии от штока гидроцилиндра;
- Проверьте совместную работу гидроцилиндра и насосной станции, выдвинув шток гидроцилиндра до упора. Если шток выдвигается с задержкой после включения, значит надо удалить воздух из гидросистемы «гидроцилиндр-насос». Для этого выдвижение и возврат штока в исходное положение повторите до тех пор, пока не устраните эту проблему;
- Проверьте работу системы «насос-гидроцилиндр» под нагрузкой выдвинув шток упора с усилием указанным в таблице для данной модели.
Обслуживание:
- Для надежной и долговечной работы пресса содержите его составные части в чистоте. Не допускайте попадания песка, ржавчины и грязи на шток гидроцилиндра;
- Условия хранения должны соответствовать п.3 ГОСТ 15150. В помещении, где работает пресс, не должно быть среды, вызывающей коррозию материалов;
- При интенсивной работе пресса рекомендуется производить замену гидравлического масла каждые шесть месяцев, т.к. его своевременная замена продлевает срок службы РТИ и снижает вероятность засорения клапанов. Рекомендуется использовать гидравлическое масло в соответствии с п.2.9 настоящего РЭ, т.к. при использовании более вязкого масла, шток гидроцилиндра будет медленнее выдвигаться и возвращать в исходное положение.
Комплектность
Рама в сборе, шт | 1 |
Гидроцилиндр, шт | 1 |
Гидравлическая насосная станция, шт | 1 |
Балка-стол, шт | 1 |
Штырь опорный, шт | 2 |
Руководство по эксплуатации пресса, шт | 1 |
Руководство по эксплуатации маслостанции, шт | 1 |
Технические характеристики
Модель | ПГГ-10ЭП-2 |
Наибольшее усилие гидроцилиндра, Тс | 10 |
Макс. рабочее давление, МПа/бар | 70 / 700 |
Наибольший ход штока, мм | 300 |
Минимальное расстояние между столом и штоком, мм | 131 |
Максимальная величина перемещения стола по высоте, мм | 810 |
Величина шага перемещения стола по высоте, мм | 90 |
Просвет между стойками рамы по ширине, мм | 500 |
Габаритные размеры в рабочем положении, мм | 925 х 1655 х 410 |
Габаритные размеры при транспортировке, мм Рама Стол Насосная станция |
730 х 1680 х 410 630 х 135 х 240 280 х 450 х 360 |
Рабочая жидкость | Масло гидравлическое (чистое, фильтрованное ВМГЗ, "Индустриальное -8", "Индустриальное-10", ГОСТ-1707) |
Масса, кг | 115 |
