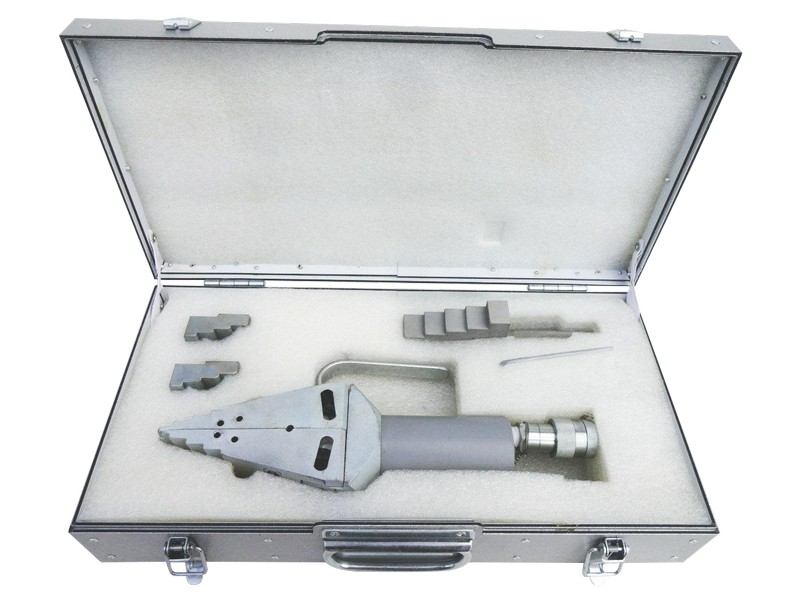

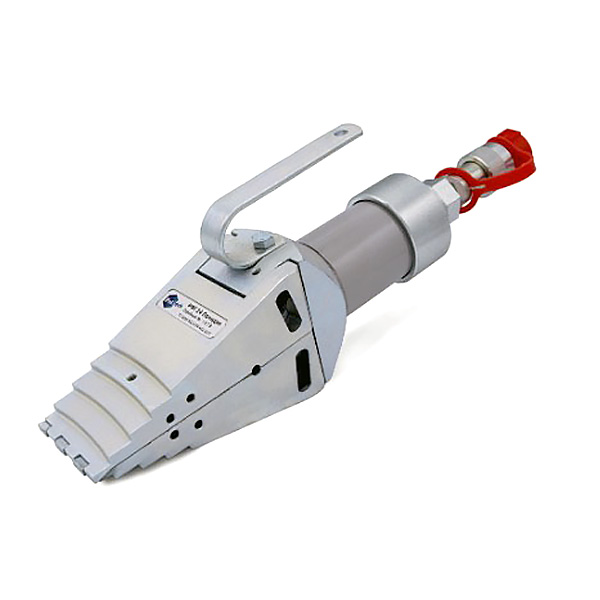

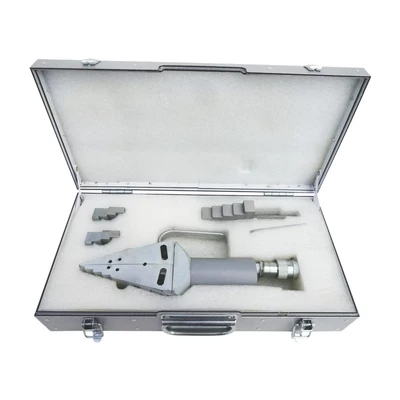

Разгонщик фланцев гидравлический Полидэк РФГ-14 - представляет собой комплект из гидравлического разгонщика с двумя ступенчатыми опорами.
Профессиональное гидравлическое устройство для раздвижения фланцев РФГ-14 Полидэк используется при проведении профилактических и ремонтных работ на трубопроводах разного диаметра (фланцевый способ соединения).За счет закругленной формы ступеней раздвижения, повторяющих контур фланца, происходит увеличение площади контакта инструмента и фланца.
Полидэк РФГ-14 используется совместно с высоконапорным гидравлическим насосным оборудованием, оснащенным ручным приводом. Развивает усилие до 15 т. Максимальная ширина раздвижения 64 мм (с использованием ступенчатых опор до 92 мм), минимальный зазор составляет 6 мм. Отличается малым для оборудования такого класса весом (7,5 кг).

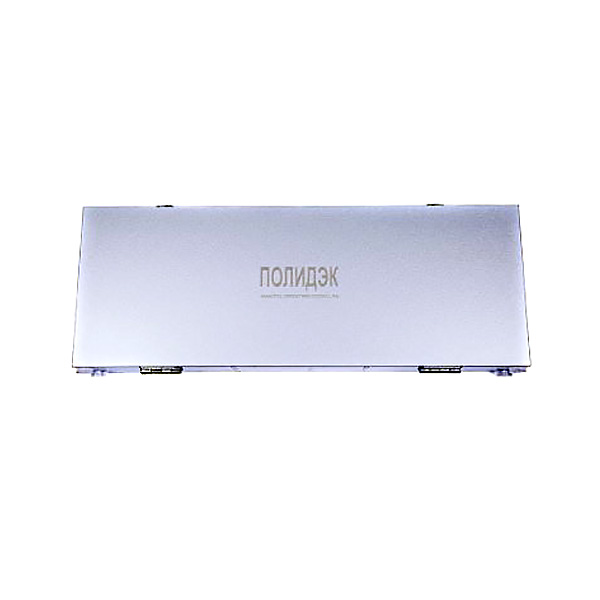

Повышенная надежность гидропривода благодаря использованию полиуретановых уплотнительных манжет. Поверхность инструмента защищена от коррозии гальваническим покрытием. Разгонщик удобен при перевозках засчет транспортировочного кейса из трехслойного композиционного материала.
В стандартной комплектации поставляется с гидравлическим насосом с РВД с полумуфтой БРС.
В максимальной комплектации оснащен гидравлическим насосом с ручным приводом и 2 высоконапорными рукавами для соединения элементов системы. Благодаря этому существует возможность создать усилие раздвижения фланцев в 30 т, что позволяет ускорить выполнение работ по ремонту, профилактике и обслуживанию магистральных трубопроводов большого диаметра.

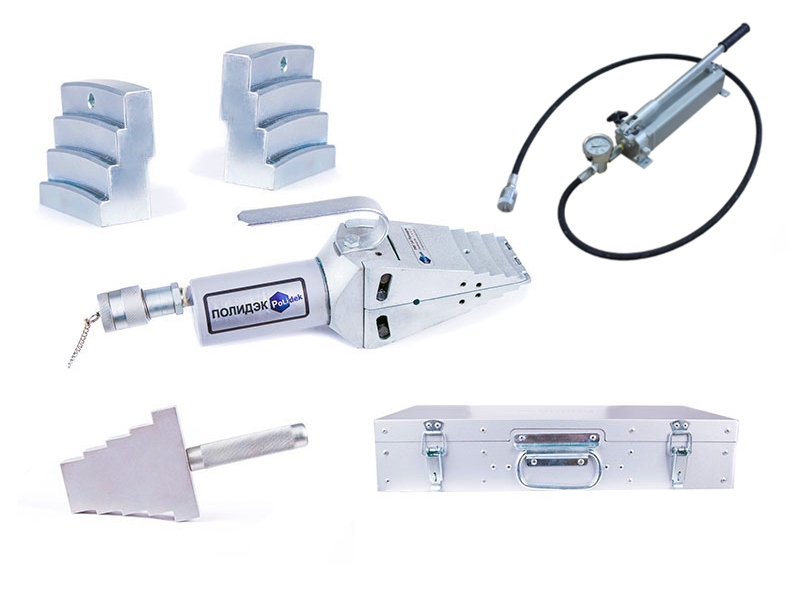

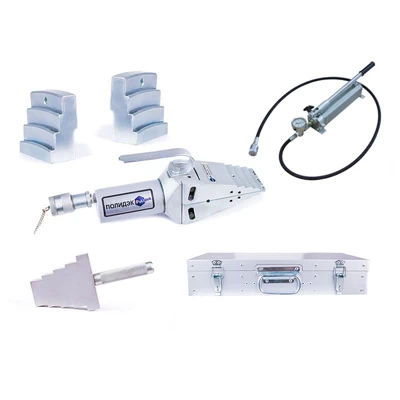

Минимальная комплектация
1. Разгонщик РФГ14 Полидэк – 1 шт.

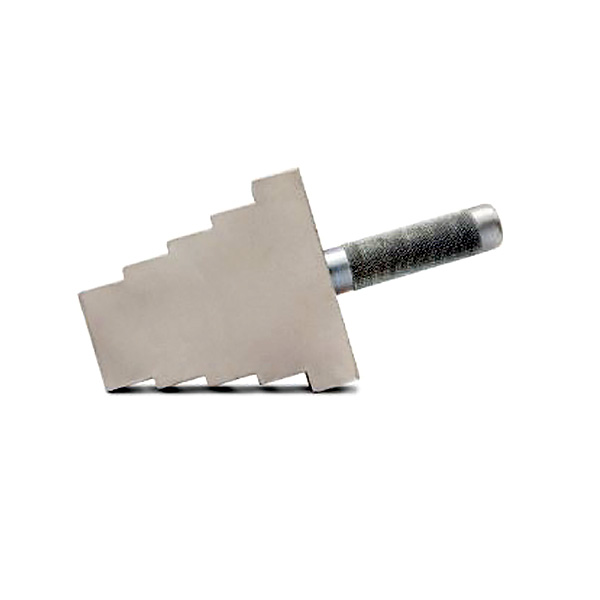

2. Блок безопасности – 1 шт.

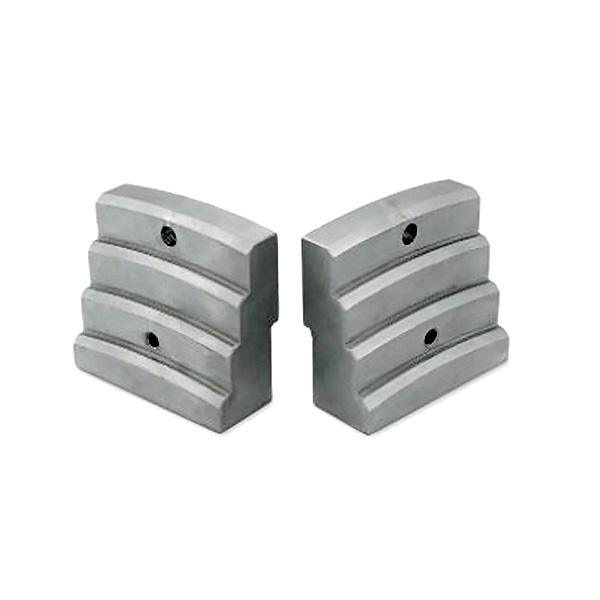

3. Ступенчатые опоры – 2 шт.
4. Винт – 2 шт.
5. Ключ шестигранный – 1 шт.
6. Насос ручной гидравлический – 1 шт.
7. Рукав высокого давления с полумуфтой БРС – 1 шт.
8. Манометр с адаптером – 1 шт.
9. Руководство по эксплуатации (объединенное с паспортом) – 1 шт.
10. Кейс – 2 шт.
Технические характеристики
| Модель: | РФГ-14 |
| Усилие раздвижения, т | 15 |
| Минимальный зазор, мм | 6 |
| Максимальное усилие раздвижения на первой ступени, т | 15 |
| Ширина раздвижения на последней ступени, мм | 64 |
| Ширина раздвижения с применением ступенчатых блоков, мм | 92 (до 120 - опция)* |
| Рабочее давление, МПа | 70 |
| Рабочая жидкость | ВМГ3 ТУ 38 101479-00; МГЕ-10А ОСТ 38 01281-82 |
| Гальваническое антикоррозионное покрытие | Да |
| Масса, кг | 7.5 |
* - по желанию заказчика величина раздвижения может быть увеличена
Руководство по эксплуатации РФГ-14 Полидэк
