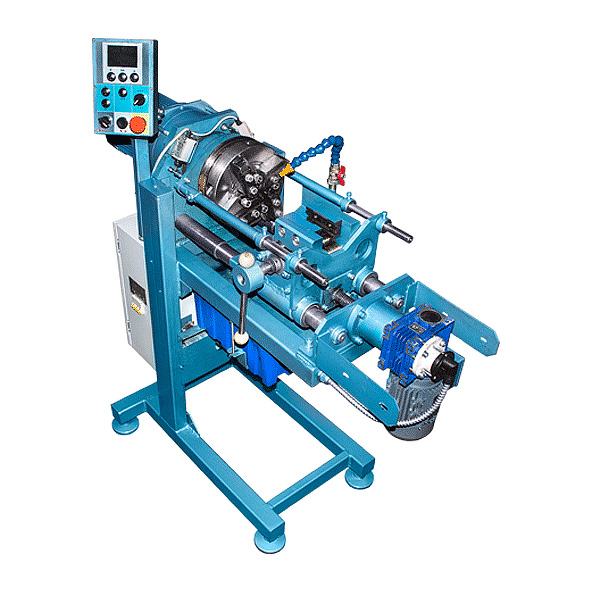

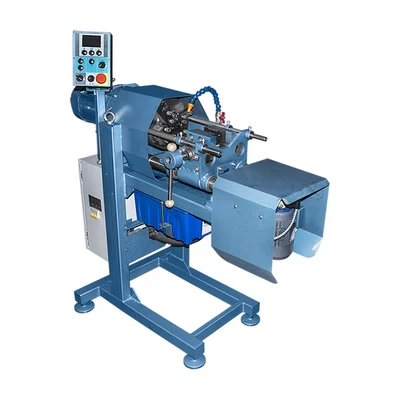

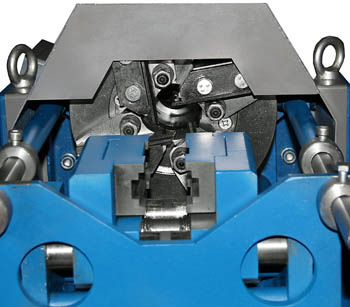

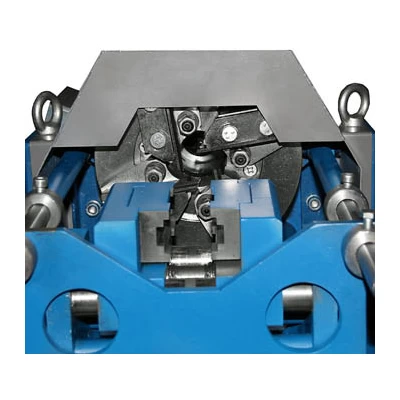

Полуавтоматический станок МЗК-95М (ММЗ-3204) - максимальная длина нарезаемой резьбы 120 мм
Полуавтоматический резьбонарезной станок «МЗК - 95 М» – это новинка в модельном ряду резьбонарезных станков серии «МЗК-95...», в которой при проектировании учтены и внедрены все основные пожелания заказчиков, использующих данное оборудование, так же воплощены в жизнь рекомендации специалистов и доработаны узлы отвечающие за регулировку, настройку и наладку резьбы. Основной акцент сделан на простоту в эксплуатации и показатель производительности в работе станка, при всем этом удалось увеличить износостойкость наиболее значимых деталей. Главное же отличие данного вида оборудования от предшественников это то, что резьбонарезной станок оснащен электроприводом подачи заготовки и новой системой циркулирования охлаждающей жидкости.

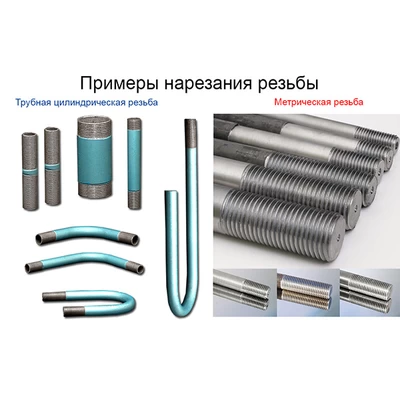

Электромеханический резьбонарезной станок МЗК высокой производительности предназначен для нарезания:
- трубной цилиндрической резьбы на водогазопроводных трубах ГОСТ 3262-75 диаметром ½''-2'' дюйма (21-60 мм), из углеродистой (черной) и оцинкованной стали любой марки;
- метрической резьбы любого диаметра от М10 до М39, шаг резьбы от 1,5 до 4 мм, на круглом прокате, болтах и трубах диаметром от 20 до 60 мм, из углеродистых, оцинкованных и коррозийно-стойких (нержавеющих) сталей любой марки;
- для снятия внутренней фаски и удаления грата (заусенцев) с внутренней поверхности трубы.

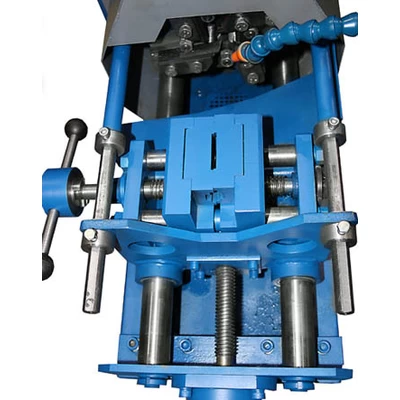

Резьбонарезной станок МЗК оснащен двухскоростным двигателем, что позволяет в процессе нарезания резьбы менять частоту вращения, тем самым изменяя скорость нарезания резьбы на заготовке, оптимизируя процесс для достижения наиболее оптимального сочетания скорости работы станка и качества получаемого изделия. Так же оборудование укомплектовано эффективной системой охлаждения, тисками ударного типа (для прочной фиксации заготовок), гратоснимателем (для снятия внутренней фаски с трубы).
Модельный ряд резьбонарезных станков серии «МЗК-95...» уже более 15-ти лет как зарекомендовал себя с положительной стороны на рынке аналогичного оборудования. А универсальная резьбонарезная головка (токарного типа) установленная на станке обеспечивает качественное нарезание резьбы, согласно ГОСТ 6357 -81. В комплекте со станком поставляется:
- гребенки тангенциального типа для трубной цилиндрической резьбы (11 и 14 ниток);
- шаблон для заточки гребенок;
- шаблон установки гребенок.
Резьбонарезной станок МЗК довольно прост в эксплуатации, а короткое время переналадки позволяет быстро работать как при штучном так и при серийном производстве (средняя производительность при максимальной длине нарезаемой резьбы – 200 - 400 заготовок за смену в зависимости от диаметра обрабатываемой резьбы).
Дополнительно (по желанию заказчика) станок для нарезания резьбы может комплектоваться устройством для настройки на длину резьбы, резьбонарезными гребенками для метрической резьбы.
Гарантия 1 год.
С целью наилучшего удовлетворения потребностей заказчиков завод оказывает следующие услуги:
1. Поставляет дополнительно:
- резьбонарезные головки;
- резьбонарезные гребенки;
- комплект запасных частей к механизму.
2. Бесплатно проводит обучение персонала и дает консультации по работе на станке;
3. Осуществляет ремонт и обслуживание поставляемого оборудования.
Преимущества станка:
- Высокая производительность и высокое качество нарезаемой резьбы;
- Высокая производительность за счет использования двухканального частотного преобразователя с увеличенными скоростями холостых перемещений;
- Высокое качество нарезаемой резьбы за счет синхронизации скорости резьбонарезной головы и подачи заготовки;
- Управление станком в автоматическом и ручном режимах;
- Минимальное время переналадки станка, быстрая работа при штучном и серийном производстве;
- Многократная повторяемость нарезаемой резьбы на заготовках;
- Совмещенный принцип подачи заготовки с самозатягом и принудительно;
- Наибольший запас на переточку среди всех резьбонарезных гребенок;
- Бесступенчатое регулирование скорости резания за счет двухканального частотного привода;
- Широкий диапазон выбора скоростей в ручном режиме;
- Автоматическая подача заготовки в зону резания;
- Автоматическая подача СОЖ в зону резания;
- 18 предустановленных режимов резания для труб ½ - 2 дюймов;
- Повтор цикла резьбонарезания одной кнопкой;
- В состав электрооборудования входит двухканальный частотный преобразователь с широким диапазоном скоростей резьбонарезания;

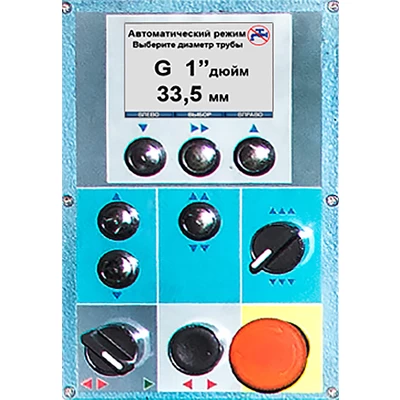

- Показания и параметры выводятся на графический цветной ЖК-дисплей;
- Станок оснащен электронной системой управления скоростью вращения шпинделя, привода подачи заготовки и новой системой подачи охлаждающей жидкости;
- Система диагностики с отображением сообщений на цветной графический дисплей;
- Резьбонарезной станок эксплуатируется в помещениях с естественной и искусственной вентиляцией, выполнен в климатическом исполнении УХЛ 4 ГОСТ 15150;
- Станок не требует подготовки специального фундамента, устанавливается на твёрдое покрытие помещения и выравнивается винтовыми шарнирными опора.
Комплектация
Резьбонарезной полуавтоматический станок мод. МЗК-95М для нарезания наружной трубной резьбы в диапазоне 1/2" ...2" класс точности В, по ГОСТ6357-81.
Наружные диаметры обрабатываемых труб 21.3...60мм.
- Комплект (4 шт.) гребенок резьбонарезных плоских 14 ниток для трубной резьбы 1/2", 3/4" - 1 комплект.
- Комплект (4 шт.) гребенок резьбонарезных плоских 11 ниток для трубной резьбы 1"...2" - 1 комплект.
- Губки для заготовок диаметром 21,3...60мм - 1 комплект.
- Отвертка комбинированная - 1 шт.
- Шаблон для установки гребенок – 1шт.
- Шаблон для заточки гребенок – 1шт.
- Программное обеспечение под трубную резьбу.
Резьбонарезной полуавтоматический станок мод. МЗК-95М для нарезания наружной метрической резьбы М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М39, 8-й степени точности по ГОСТ 24705-2004.
- Губки для заготовок диаметром 10-20мм. – 1 комплект.
- Губки для заготовок диаметром 21,3…60мм – 1 комплект.
- Комплект (4шт) гребенок резьбонарезных плоских метрических:
-
- S = 1,5х9х20х100
- S = 1,75х9х20х100
- S = 2,0х9х20х100
- S = 2,5х10х25х100
- S = 3,0х10х25х100
- S = 3,5х10х25х100
- S = 4,0х10х25х100
Всего 7 комплектов
- Отвертка комбинированная – 1шт.
- Шаблон для установки гребенок – 1шт.
- Шаблон для заточки гребенок – 1шт.
- Программное обеспечение под метрическую резьбу.
Резьбонарезной полуавтоматический станок мод. МЗК-95М для нарезания наружной трубной резьбы в в диапазоне 1/2"…2" класс точности В по ГОСТ 6357-81. Наружные диаметры обрабатываемых труб 21,3…60мм
Резьбонарезной полуавтоматический станок мод. МЗК-95М для нарезания наружной метрической резьбы М10, М12, М14, М16, М18, М20, М22, М24, М27, М30, М33, М36, М39 8-й степени точности по ГОСТ 24705-2004.
- Комплект (4шт.) гребенок резьбонарезных плоских 14 ниток для трубной резьбы 1/2", 3/4" - 1 комплект.
- Комплект (4шт.) гребенок резьбонарезных плоских 11 ниток для трубной резьбы 1"…2" – 1 комплект.
- Губки для заготовок диаметром 10-20мм. – 1 комплект.
- Губки для заготовок диаметром 21,3…60мм – 1 комплект.
- Комплект (4шт) гребенок резьбонарезных плоских метрических:
-
- S = 1,5х9х20х100
- S = 1,75х9х20х100
- S = 2,0х9х20х100
- S = 2,5х10х25х100
- S = 3,0х10х25х100
- S = 3,5х10х25х100
- S = 4,0х10х25х100
Всего 7 комплектов
- Отвертка комбинированная – 1шт.
- Шаблон для установки гребенок – 1шт.
- Шаблон для заточки гребенок – 1шт.
- Программное обеспечение под метрическую резьбу.
- Программное обеспечение под трубную резьбу.

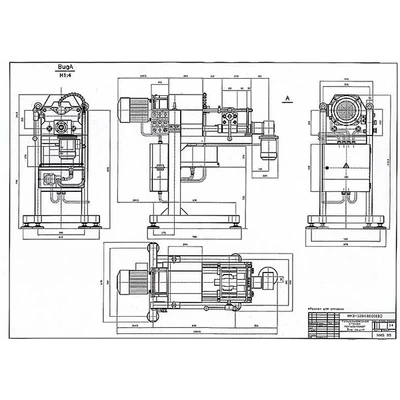

Технические характеристики
| Модель | МЗК-95М (ММЗ-3204) |
| Параметры трубной цилиндрической резьбы: | |
| диаметр, дюйм | от 1/2" до 2"В |
| шаг, мм | 1.8 и 2.3 |
| Параметры метрической резьбы: | |
| диаметр, мм | от М10 до М39 |
| шаг, мм | от 1.5 до 4 |
| Максимальная длина нарезаемой резьбы, мм | 120 |
| Рабочая скорость вращения головки, об/мин | от 62.4 до 160 |
| Система охлаждения: | |
| ёмкость бака V, л | 20 |
| производительность насоса максимальная Q, л/мин | 20 |
| давление нагнетания P, кг/см2 | 1.5 |
| мощность эл. двигателя насоса, Вт | 60 |
| Электрооборудование: | |
| род тока питающей сети | Переменный, трехфазный |
| частота тока, Гц | 50 |
| напряжение питающей сети, В | 380 |
| Электропривод головки: | |
| мощность N, кВт | 3 |
| номинальная частота вращения n, об/мин | 1410 |
| Электропривод каретки: | |
| мощность N, кВт | 0.55 |
| скорость рабочей подачи V, мм/мин | от 140 до 300 |
| скорость холостого хода, мм/мин | 500 |
| Габаритные размеры: | |
| длина, мм | 1342 |
| ширина, мм | 697 |
| высота, мм | 1386 |
| Масса, кг | 260 |
Таблица нарезаемой метрической резьбы по ГОСТ 24705-2004
