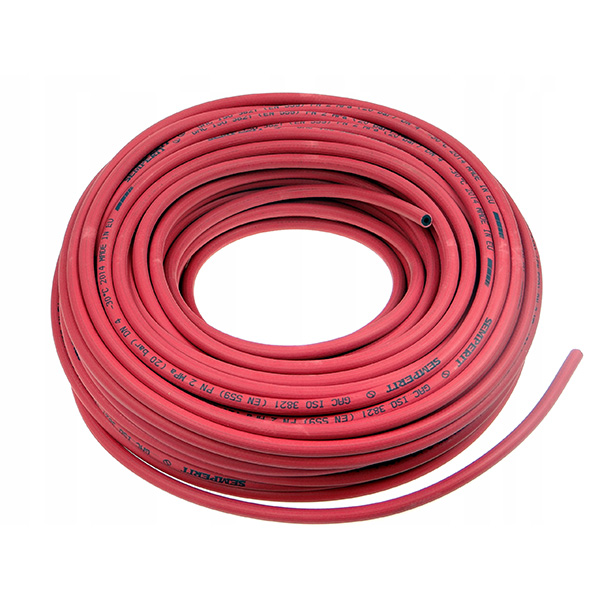

Рукав для подачи газа Semperit GAC - усилен текстильной прокладкой с кордом
Рабочая температура: от -30°С до +70°С
Коэффициент безопасности: 3:1

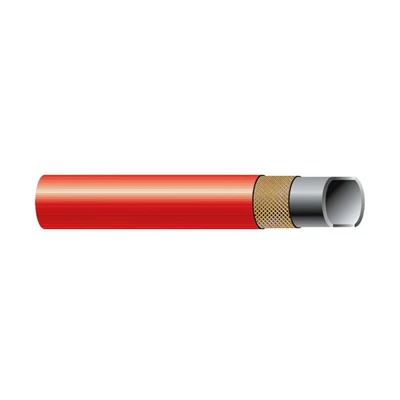

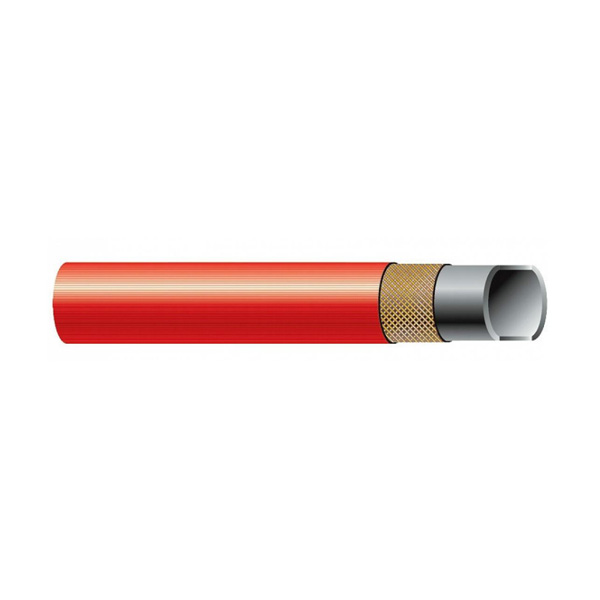

Внутренний слой: SBR/NR, чёрный, гладкий
Усиление: текстильные прокладки с кордом
Наружный слой: красный, рубчатый
Маркировка: непрерывное цветное обозначение, чёрное: "Semperit S GAC EN 559 PN 2 MPa (20 bar) DN -30 °С Quartal/Jahr"
Применение: гибкий рукав для подачи ацетилена. Для сварки и резки, для дуговой сварки в защитной атмосфере и для подобных методов. Подходит также для природного газа, водорода, светильного газа и двуокиси углерода, аргона, азота и для сварки и резки - не подходит для LPG, MPS и CNG.
Ø внутр. | Толщина стенки |
Ø нар. | P раб. | Кол-во вкладышей |
R мин. изгиба |
Масса | L макс. бухты |
|
мм | дюйм | мм | мм | bar | шт. | мм | кг/м | м |
6,3 | 1/4 | 3,5 | 13,3 | 20 | 2 | 63 | 0,15 | 50 |
9,0 | - | 3,5 | 16,0 | 20 | 2 | 90 | 0,19 | 50 |
9,0 | - | 5,5 | 20,0 | 20 | 2 | 90 | 0,30 | 50 |
12,5 | 1/2 | 5,0 | 22,5 | 20 | 2 | 125 | 0,42 | 50 |
16,0 | 5/8 | 4,5 | 25,0 | 20 | 2 | 160 | 0,42 | 50 |
16,0 | 5/8 | 5,0 | 26,0 | 20 | 2 | 160 | 0,51 | 50 |
20,0 | - | 5,0 | 30,0 | 20 | 2 | 200 | 0,57 | 50 |
20,0 | - | 5,5 | 31,0 | 20 | 2 | 200 | 0,68 | 50 |
Условные обозначения таблицы:
- Ø внутр. - диаметр внутренний;
- Ø нар. - диаметр наружный;
- P раб. - давление рабочее;
- R мин. изгиба - минимальный радиус изгиба;
- L макс. бухты - максимальная длина бухты.
