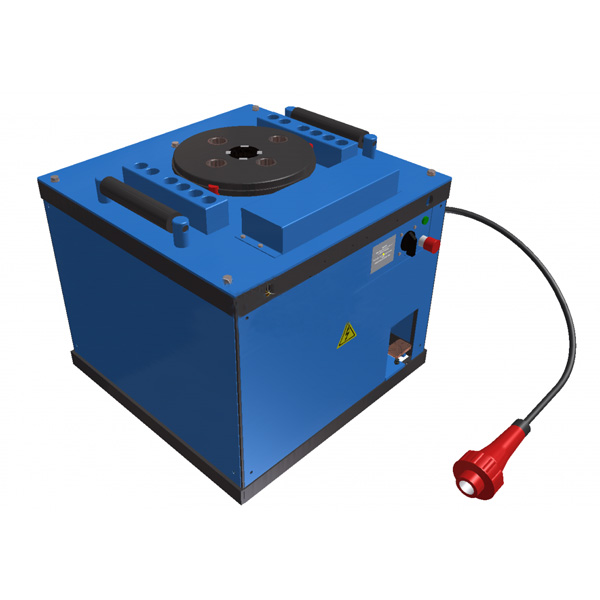

Станок для гибки арматуры СГА-1/СГА-1ЭБ - имеет два режимы работы – ручной и автоматический
Станок СГА-1 состоит из: сварной рамы, червячного редуктора, установленного на раме, с закрепленным на нем гибочным диском. На гибочном диске устанавливаются центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к верхнему листу рамы. Вращение на входной вал червячного редуктора передается через шестерни и клиноременную передачу от электродвигателя. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.
СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55 мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.
Преимущества СГА-1ЭБ:
- Станок имеет два режимы работы – ручной и автоматический;
- Ручной режим удобен при одиночных или небольших количествах гибов и используется при наладке станка, при проверке датчиков;
- В ручном режиме можно работать при отказе датчиков, что исключает простой станка;
- Автоматический режим используется при многократной реализации одного или нескольких последовательных гибов;
- Ручной режим работы: при нажатии на педаль включается вращение вперед, при отпускании педали поворотный диск останавливается (практически без выбега);
- При повторном нажатии включается вращение назад, при отпускании педали поворотный диск останавливается.
Автоматический режим работы имеет два подрежима:
- Режим одного гиба;
- Режим n-гибов на одной из 8-ми (n=1 … 8) программ.
На боковой панели установлен противоударный дисплей, на котором указывается «Заданное значение» угла гиба. Для изменения «Заданного значения» угла гиба предназначены кнопки +/-. При кратковременном нажатии на кнопку происходит изменение «Заданного значения» на 1 градус, при длительном нажатии на 10 градусов.
Технические характеристики
| Модель: | СГА-1/СГА-1ЭБ |
| Наибольший диаметр изгибаемой арматурной стали по ГОСТ 5781-82,мм | |
| - Класс А-I | 40 |
| - Класс А-II | 36 |
| - Класс III | 32 |
| Допускаемый радиус изгиба прутка по внутреннему контуру, мм | |
| - Наибольший | 55 |
| - Наименьший | 20 |
| Мощность электродвигателя, кВт | 3 |
| Габаритные размеры, мм | 760 x 790 x 680 |
| Масса, кг | 380 |
