Комплект поставки:

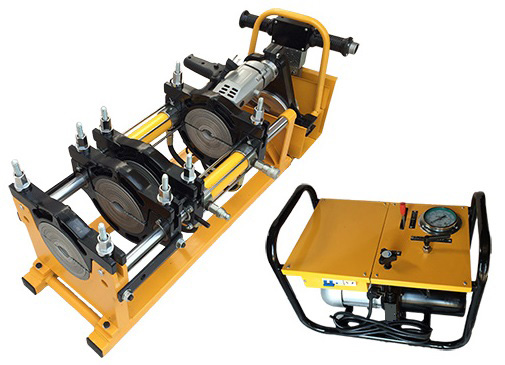

- Центратор (позиционер) с четырьмя зажимами (хомутами) для фиксации свариваемых труб.
- Маслостанция (гидроблок) с блоком управления и разъемом для блока протоколирования.
- Торцеватель с электроприводом для выравнивания торцов ПЭ труб перед процессом сварки.
- Электронагреватель (зеркало).
- Бокс (контейнер) для хранения и переноски электроторцевателя и электронагревателя.
- Гидравлические шланги с БРС для быстрого соединения центратора с маслостанцией.
- Редукционные вкладыши (полный комплект на все диаметры труб, указанные в ТХ).
- Болты для крепления вкладышей всех диаметров (полный комплект).
- Инструмент и ЗИП ( в том числе запасные ножи для торцевателя).
По дополнительному запросу аппараты комплектуются:
- фланцевый адаптор (зажим для втулок), цены указаны в разделе "Комплектующие, запасные части";
- кран-манипулятор (цены расчитываются по запросу);
- блок протоколирования (цена 150000 рублей с НДС).
Все аппараты полностью укомплектованы для возможности сварки всех диаметров труб, указанных в ТХ, проходят проверку и предпродажную подготовку, что обеспечивает возможность ввода в эксплуатацию немедленно после получения Заказчиком.
Технические характеристики
| Модель: | HDC-160 |
| Материалы | PE, PP, PVDF |
| Диаметры свариваемых труб, мм. | 40, 50, 63, 75, 90,110, 125, 140, 160 |
| Температура окружающей среды, °С | ～－5/+45 |
| Питание, В | 220V±10% |
| Частота тока, Гц | 50 |
| Потребляемый ток, А | 15.5 |
| Суммарная мощность электрооборудования, кВт | 2.65 |
| Нагревательный элемент, кВт | 1.0 |
| Привод торцевателя, кВт | 0.9 |
| Гидравлический привод, кВт | 0.75 |
| Максимальное давление, Бар | 100 |
| Объем масляного резервуара, Л | 3 |
| Макс. температура нагревательного элемента, °С | 270 |
| Общий вес, нетто/брутто, Кг | 135 |
| Максимальный диаметр труб, мм | 160 |
| Транспортировочные габариты, мм |
930х540х510 670х510х510 |
