Точильно-шлифовальный станок ТШ-2ДБ-П-1600 (350мм) - для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов

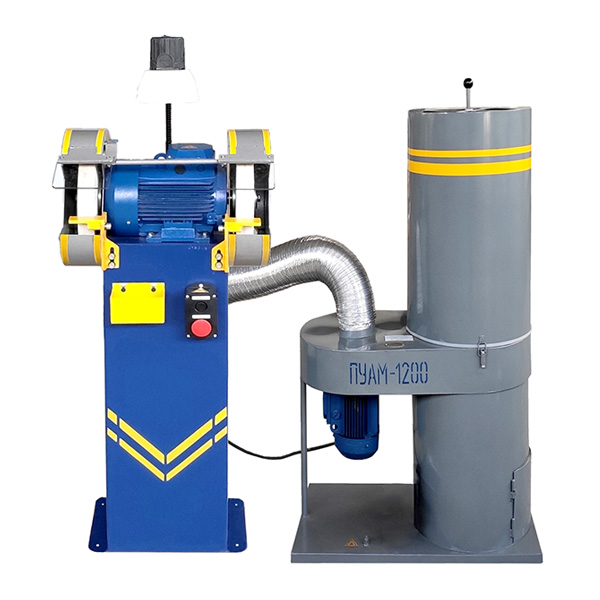

Подключение ПУАМ-1600 к станку ТШ осуществляется путем механического присоединения гофрированных воздуховодов через переходник от входа ПУАМ к выходным патрубкам станка ТШ.
Применение
Станки точильно-шлифовальные используются в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке. Установлены съемные металлические ёмкости для охлаждения обрабатываемого материала жидкостью. Защитные кожуха имеют выходные вентиляционные патрубки для подключения пылеулавливающих агрегатов (ПУАМ), позволяющих фильтровать воздух от абразивной пыли в рабочей зоне оператора.
Пылеулавливающий агрегат ПУАМ-1600
Пылеулавливающий агрегат предназначен для промышленного использования, для удаления и очистки воздуха от промышленной пыли, образующейся при работе заточных, шлифовальных станков.
Особенности
- В холодное время года тёплый воздух остаётся в помещении;
- Не требует специально оборудованного места;
- Простота при подготовке к работе и обслуживании;
- Устойчивая конструкция;
- Малошумное устройство.
Комплект поставки
- Станок точильно-шлифовальный ТШ
- Круг шлифовальный 350х40х76 – 2 шт
- Светильник с гибкой ножкой (напряжение 24В)
- Разъем “Вилка-Розетка”
- Пылеулавливающий агрегат ПУАМ
- Переходник с гибкими воздуховодами
- Паспорт
Технические характеристики станка
Модель | ТШ-2ДБ-П-1600 (350мм) |
Наружный диаметр шлифовального круга, мм | 350 |
Ширина шлифовального круга, мм | 40 |
Посадочный диаметр шлифовального круга, мм | 76 |
Расстояние между шлифовальными кругами по осям, мм | 358 |
Высота центров кругов от основания, мм | 950 |
Класс неуравновешенности | 2 или 1 |
Окружная скорость при максимальном диаметре шлифов. круга, м/с | 27.5 |
Частота вращения шпинделя, об/мин | 1500 |
Номинальная мощность, кВт | 2.2 |
Частота вращения ротора, об/мин | 1500 |
Напряжение сети, В | 380 |
Частота тока, Гц | 50 |
Срок службы станка, лет | 15 |
Срок службы защитных экранов не более, лет | 2 |
Срок службы до первого капитального ремонта, лет | 9 |
Ресурсы поточности в отработанных тысяч часов | 19.4 |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
Температура окружающей среды, ºС | от +1 до +40 |
Влажность воздуха при +25 ºС, % | 80 |
Атмосферное давление, мм / рт.ст | от 650 до 800 |
Длина рабочая / транспортная, мм | 420 / 660 |
Ширина рабочая / транспортная, мм | 500 / 550 |
Высота рабочая / транспортная, мм | 1130 / 1300 |
Масса рабочая / транспортная, мм | 96 / 116 |
Технические характеристики пылеулавливающего агрегата
Модель | ПУАМ-1600 |
Производительность, м3/час | 1600 |
Количество лопастей крыльчатки, шт | 16 |
Степень очистки не менее, % | 99 |
Средний медианный размер улавливаемых частиц, мкм | 10 |
Диаметр входа в вентилятор, мм | 120 |
Площадь фильтрования, м | 1.22 |
Корректированный уровень звуковой мощности не более, Дб | 80 |
Номинальная мощность, кВт | 1.1 |
Частота вращения ротора, об/мин | 2870 |
Напряжение сети, В | 380 |
Частота тока, Гц | 50 |
Длина рабочая / транспортная, мм | 785 / 840 |
Ширина рабочая / транспортная, мм | 415 / 580 |
Высота рабочая / транспортная, мм | 1295 / 1410 |
Масса рабочая / транспортная, кг | 57 / 69 |
