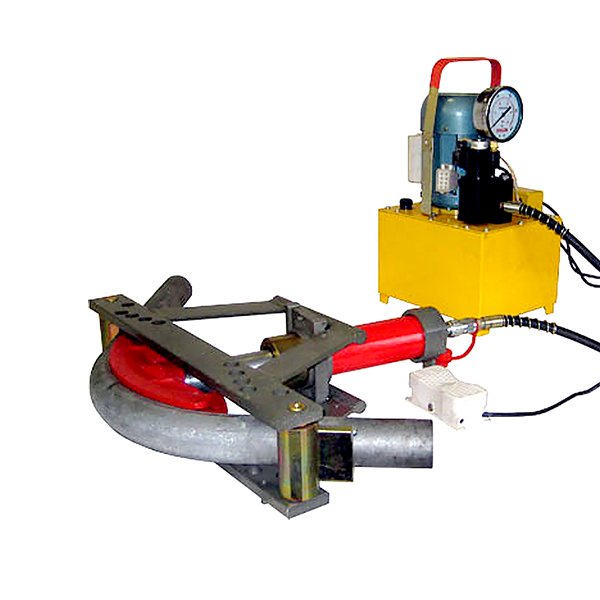

Трубогиб гидравлический Инстан - ТПГ-2ЭП с ручным распределителем и педалью переносной предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75
Трубогиб гидравлический ТПГ-2ЭП предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 2" (условный проход 50 мм).
Данный трубогиб укомплектован маслостанцией (МГС 700-0,8П-Р-1 (220В) / МГС 680-0,8П-Р-1 (220В/380В).
Трубогибы различаются по принципу управления
1. Без педали с ручным распределителем (МГС 700-0,8-Р-1 (220В) / МГС 700-0,8-Р-1 (380В)):
- Для выдвижения штока нажимаете кнопку на станции (она фиксируется в нажатом положении);
- Для остановки штока нажимаете другую кнопку на станции;
- Для возврата штока поворачиваете рукоятку на станции;
- Для регулировки величины выдвижения штока можно поворачивать рукоятку на распределителе не выключая двигатель.
2. С педалью и ручным распределителем (МГС 700-0,8П-Р-1 (220В) / МГС 680-0,8П-Р-1 (220В/380В)) (выдвижение штока регулируется педалью, но для возвращения штока нужно повернуть рукоятку на станции):
- Для выдвижения штока нажимаете и удерживаете педаль;
- Для остановки штока отпускаете педаль;
- Для возврата штока поворачиваете рукоятку на станции.
3. С педалью и электрическим распределителем (МГС 700-0.8П-Э-1 (220В) / МГС 700-0.8П-Э-1 (380В)) (выдвижение и возврат штока управляется полностью педалью):
- Для выдвижения штока нажимаете и удерживаете педаль;
- Для остановки штока отпускаете педаль;
- Для возврата штока нажимаете и удерживаете другую половину педали.
Комплектность
| Гидроцилиндр в сборе, шт | 1 |
| Траверса верхняя, шт | 1 |
| Траверса нижняя, шт | 1 |
| Упоры, шт | 2 |
| Гибочные шаблоны, шт: | |
| - c раздельными гибочными шаблонами, шт | 7 |
| - c комбинированным и раздельными гибочными шаблонами, шт | 4 |
| Ящик транспортировочный для трубогиба, шт | 1 |
| Гидравлическая маслостанция, шт | 1 |
| Ящик транспортировочный для насосной станции, шт | 1 |
| Втулка переходная, шт | 1 |
| Руководство по эксплуатации трубогиба, шт | 1 |
| Руководство по эксплуатации гидравлической насосной станции, шт | 1 |
Технические характеристики
| Модель: | ТПГ-2ЭП |
| Наибольшее усилие гидроцилиндра, Тс | 10 |
| Наибольший ход штока, мм | 180 |
| Производительность, мм/мин | 450 |
| Габаритные размеры транспортировочного ящика трубогиба, мм | 205 х 275 х 680 |
| Габаритные размеры транспортировочного ящика насосной станции, мм | 320 х 480 х 500 |
| Параметры гибочных шаблонов, dтр/R гибки, дюйм (мм) | 3/8" (50), 1/2" (65), 3/4" (80), 1" (100), 1.25" (135), 1.5" (150), 2" (200) |
| Количество гибочных шаблонов в комплектации: | |
| - с раздельными гибочными шаблонами, шт | 7 |
| - с комбинированным и раздельными гибочными шаблонами, шт | 4 |
| Масса трубогиба, кг | 50 |
| Масса насосной станции, кг | 30 |
Подбор размера гибочного шаблона-сегмента
 |
|||
| Условный проход (внутренний диаметр трубы) Дв | Наружный диаметр стальной бесшовной трубы Дн, мм | Минимальный радиус гиба трубы R, мм | |
| дюйм | мм | ||
| 3/8" | 10 | 17 | 50 |
| 1/2" | 15 | 21.3 | 65 |
| 3/4" | 20 | 26.8 | 80 |
| 1" | 25 | 33.5 | 100 |
| 1,25" | 32 | 42.3 | 135 |
| 1,5" | 40 | 48 | 150 |
| 2" | 50 | 60 | 200 |
| 2,5" | 65 | 75.5 | 260 |
| 3" | 80 | 88.5 | 300 |
Руководство по эксплуатации Инстан ТПГ-2ЭП
