Трубогибы серии ТГМ - предназначены для сгибания круглых водо-газопроводных стальных труб

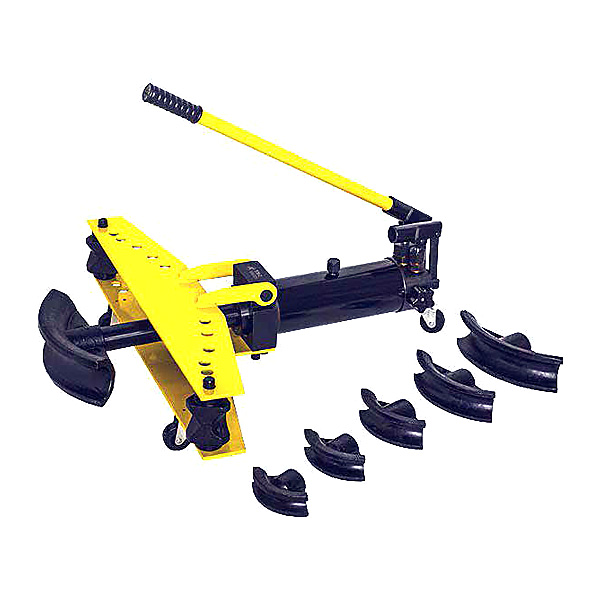

Трубогибы гидравлические автономные серии ТГМ предназначены для холодного сгибания круглых водо-газопроводных стальных труб. Трубогиб ТГМ-2 устанавливается на колеса на любой ровной и надежной поверхности. Заднее поворотное колесо облегчает перемещение трубогиба при работе.
Трубогиб оснащен двумя встроенными гидравлическими насосами:
- Насос низкого давления предназначен для ускоренного выдвижения штока на холостом ходу или при изгибании труб и арматуры малого диаметра;
- Насос высокого давления предназначен для создания максимального усилия при изгибании труб большого диаметра.
Вращающиеся упоры трубогиба изготовлены из чугуна для уменьшения трения при скольжении трубы. На упорах имеются выемки (2 цилиндрические и одна призматическая) дня гнутья труб различного диаметра.
Технические характеристики
| Модель: | ТГМ-2 |
| Параметры гибочных сегментов, дюйм | 1/2", 3/4", 1", 1.25", 1.5", 2" |
| Угол гиба трубы, град | от 0° до 90° |
| Наружный диаметр трубы, мм | от 21.3 до 60 |
| Толщина стенки трубы, мм | от 2 до 5 |
| Максимальный ход штока, мм | 250 |
| Обратный ход штока | Пружинный |
| Максимальное усилие, т | 13 |
| Габаритные размеры ящика, мм | 730 х 320 х 200 |
| Масса трубогиба, кг | 47 |
Руководство по эксплуатации ТГМ-2
