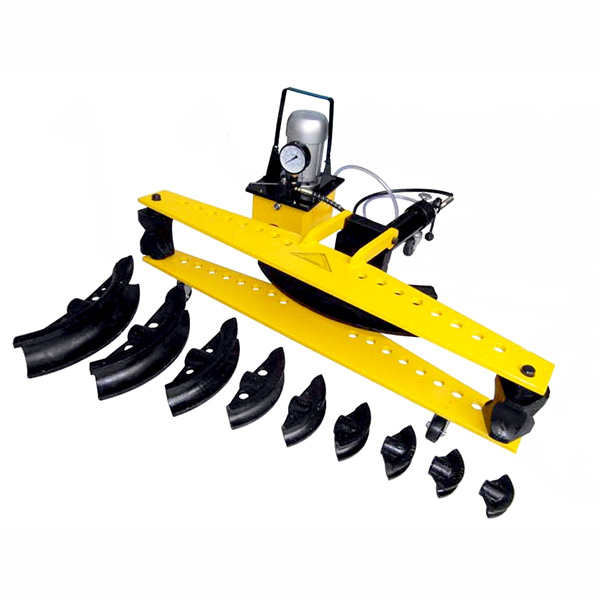

Трубогибы Инстан серии ТГМ-4Э - предназначены для сгибания круглых водо-газопроводных стальных труб
Переносные трубогибы с электрическим приводом ТГМ-4Э используют для гибки труб при наличии доступа к сетям электроснабжения. В качестве привода для гидравлического трубогиба используется электрическая насосная станция с ручным или электромагнитным переключением и напряжением питания 220В / 380В.
Трубогиб с электроприводом ТГМ-4Э устанавливается на любой ровной и надежной поверхности. Трубогиб поставляется в деревянном ящике. В комплект входит девять чугунных сегментов (½”, ¾”, 1”, 1 ¼ “, 1 ½”, 2”, 2 ½”, 3”, 4”). На упорах трубогиба имеются выемки дня гнутья труб от 1/2" до 2".
Комплект поставки:
- трубогиб в частично разобранном виде;
- корпус с рабочим цилиндром, нагнетателями и масляным баком - 1 шт;
- верхняя траверса с крепежной втулкой - 1 шт;
- нижняя траверса - 1 шт;
- упоры - 2 шт;
- комплект шаблонов согласно спецификации - 9 шт;
- паспорт и инструкция по эксплуатации - 1 шт;
- ящик для переноски и хранения - 1шт.
Технические характеристики
| Модель: | ТГМ-4Э |
| Параметры гибочных сегментов, дюйм | ½”, ¾”, 1”, 1 ¼ “, 1 ½”, 2”, 2 ½”, 3”, 4” |
| Диапазон гиба | 1/2” – 4” |
| Допустимая рабочая температура, ºС | от -10 до +40 |
| Толщина трубы, мм | от 2.8 до 5 |
| Максимальный ход штока, мм | 370 |
| Максимальное усилие, тонн | 21 |
| Тип гидравлической жидкости | Масло гидравлическое ВМГЗ или аналог |
| Габаритные размеры ящика, мм | 1180 х 460 х 330 |
| Масса, кг | 180 |
Руководство по эксплуатации Инстан ТГМ-4Э
