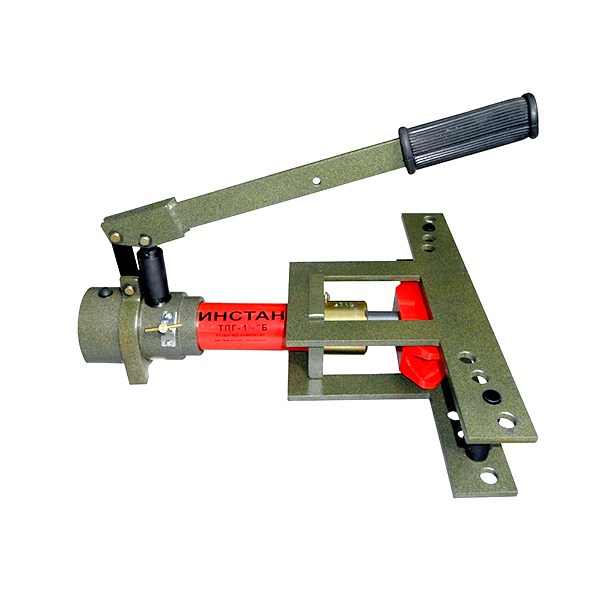

Трубогиб гидравлический ручной Инстан ТПГ-1.25Б - предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75
Трубогиб гидравлический с ручным приводом предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 1,25" (условный проход 32мм).
Подбор размера гибочного шаблона-сегмента
|
Условный проход (внутренний диаметр трубы) Дв |
Наружный диаметр стальной бесшовной трубы Дн, мм |
Минимальный радиус гиба трубы R, мм |
дюйм |
мм |
3/8" |
10 |
17 |
50 |
1/2" |
15 |
21.3 |
65 |
3/4" |
20 |
26.8 |
80 |
1" |
25 |
33.5 |
100 |
1,25" |
32 |
42.3 |
135 |
1,5" |
40 |
48 |
150 |
2" |
50 |
60 |
200 |
2,5" |
65 |
75.5 |
260 |
3" |
80 |
88.5 |
300 |

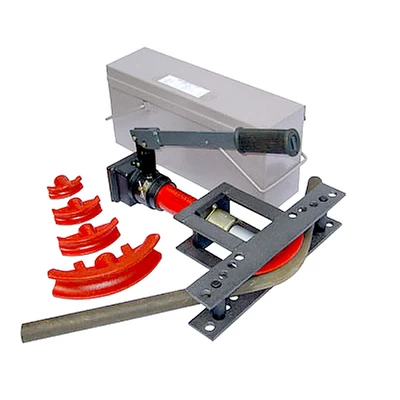

Комплектность
Гидроцилиндр в сборе, шт |
1 |
Траверса, шт |
2 |
Вращающиеся упоры, шт |
2 |
Гибочные шаблоны, шт |
5 |
Ящик транспортировочный, шт |
1 |
Руководство по эксплуатации, шт |
1 |
Технические характеристики
Модель: |
ТПГ-1.25Б |
Наибольшее усилие гидроцилиндра, Тс |
7 |
Наибольший ход штока, мм |
125 |
Усилие на ручке при максимальной нагрузке, кГс |
30 |
Габаритные размеры транспортировочного ящика, мм |
135 х 225 х 495 |
Параметры гибочных шаблонов, dтр/R гибки, дюйм (мм) |
3/8" (50), 1/2" (65), 3/4" (80), 1" (100), 1.25” (135) |
Масса, кг |
24 |
