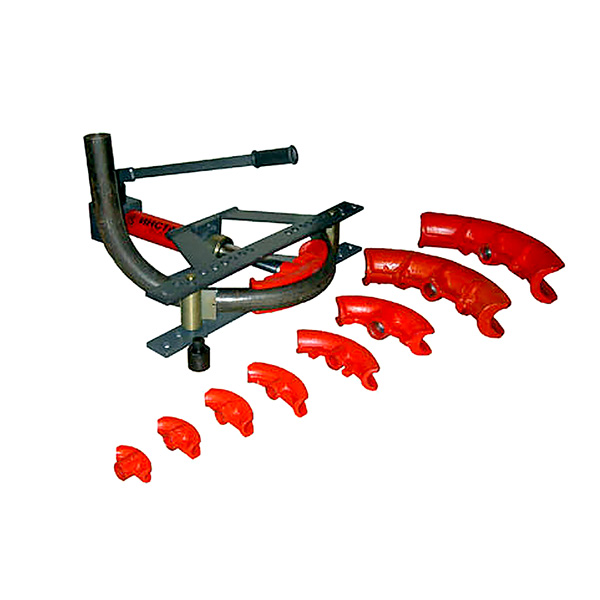

Трубогиб гидравлический ручной Инстан ТПГ-3Б

От 2 483 BYN



Заказать звонок
Артикул: ТПГ-3Б

Производитель: НПФ «Инстан»

Научно-производственная фирма "ИНСТАН" с 1991 года занимается проектированием и серийным изготовлением средств малой механизации.

Трубогиб гидравлический переносной ТПГ-3Б предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75

Трубогиб гидравлический переносной ТПГ-3Б предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 3" (условный проход 80 мм).

Подбор размера гибочного шаблона-сегмента

шаблон гибочный
Условный проход (внутренний диаметр трубы) Дв Наружный диаметр стальной бесшовной трубы Дн, мм Минимальный радиус гиба трубы R, мм
дюйм мм
3/8" 10 17 50
1/2" 15 21.3 65
3/4" 20 26.8 80
1" 25 33.5 100
1,25" 32 42.3 135
1,5" 40 48 150
2" 50 60 200
2,5" 65 75.5 260
3" 80 88.5 300

Комплектность

Гидроцилиндр в сборе, шт 1
Траверса, шт 2
Вращающиеся упоры, шт 2
Гибочные шаблоны, шт
- при комплектации до 3", шт 9
- при комплектации до 2,5", шт 8
- при комплектации до 2", шт 7
Ящик транспортировочный:
- при комплектации до 3", шт 2
- при комплектации до 2,5", шт 2
- при комплектации до 2", шт 1
Втулка переходная, шт 1
Руководство по эксплуатации, шт 1

Технические характеристики

Модель: ТПГ-3Б
Наибольшее усилие гидроцилиндра, Тс 15
Наибольший ход штока, мм 250
Усилие на ручке при максимальной нагрузке, кГс 40
Габаритные размеры транспортировочного ящика, при комплектации до 3":
- 1 ящик, мм 190 х 300 х 870
- 2 ящик, мм 205 х 285 х 490
Габаритные размеры транспортировочного ящика, при комплектации до 2.5":
- 1 ящик, мм 190 х 300 х 870
- 2 ящик, мм 205 х 285 х 490
Габаритные размеры транспортировочного ящика, при комплектации до 2":
- 1 ящик, мм 190 х 300 х 790
Параметры гибочных шаблонов, dтр/R гибки, дюйм/мм 3/8" / 50, 1/2" / 65, 3/4" / 80, 1" / 100, 1,25”/135, 1,5" / 150, 2" / 200, 2,5" / 260, 3" / 300
Масса комплекта:
- при комплектации до 3", кг 94
- при комплектации до 2,5", кг 78
- при комплектации до 2", кг 60

Руководство по эксплуатации Инстан ТПГ-3Б
