Вальцы листогибочные ММЗ-3401 — современные станки для листов из толстого металла
В вальцовочных станках гибка листового металла осуществляется путем пропускания листа или полосы посередине вращающихся валов, взаимное расположение которых обеспечивает заданную кривизну.
Наиболее большие размеры диаметральных разрезов заготовок – 5000 х 150 мм, гнут при высоких температурах. Наиболее востребованными на сегодняшний день являются трехвалковые вальцы в которых прокатывающие ролики располагаются симметрично. Необходимая кривизна придается листу пропусканием его между тремя роликами: двумя с нижней стороны и одним с верхней.
Такое расположение роликов дает возможность гнуть различные заготовки при наименьших значения деформации и крутящих моментов, при этом концы изгибаемого листа остаются без изменений прямыми. Размер участков металлического листа, которые не были изогнуты остаются одинаковыми между расположенными по бокам гибочными роликами.
В ассиметричном расположении боковых роликов только передняя часть заготовки остается прямой. Чтобы получить полностью изогнутую заготовку необходимо и достаточно дважды пропускать заготовку между роликами. Ассиметрично расположенные ролики имеют единственный недостаток – необходимо прикладывать большие деформирующие силы, крутящие и изгибающие моменты.
Вальцы листогибочные трехвалковые симметричные в конструкции которых предусмотрено использование три вальцовочных вала (ролика), используют для листов из толстого металла, а для листов тонких и средних используют ассиметричные.
Гарантия 1 год.

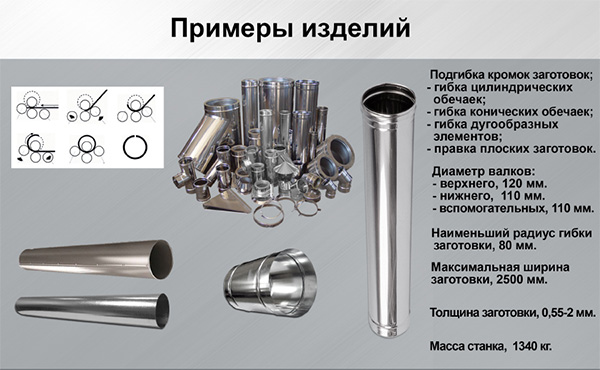

Применяется при выполнении следующих работ:
- подгибка кромок заготовок;
- гибка цилиндрических обечаек;
- гибка конических обечаек;
- гибка дугообразных элементов;
- правка плоских заготовок.
Механизм разработан с учетом опыта отечественных и зарубежных фирм, выполнен по 3-х волковой, ассиметричной схеме расположения рабочих валков. Вальцы (ручные и механические) используются в вентиляционно-заготовительном производстве, монтаже санитарно-технических систем, других производствах для изготовления тонкостенных обечаек и всевозможных кожухов. Минимальный диаметр изделий получаемых на станке равен 160 мм.
Конструкция механизма имеет ряд преимуществ:
- возможность подгибки кромок заготовки без использования дополнительного оборудования;
- дополнительный валок в сочетании с механизмом перекоса валков, позволяет производить гибку конических обечаек;
- применение профилированных главных валков позволяет вальцевать цилиндрические обечайки хорошей точности с небольшим радиусом;
- автоматическая настройка на нужную толщину заготовки;
- защита от перегрузки механизма в случае попадания двойной толщины листа;
- механизм откидывания главного верхнего валка в горизонтальной плоскости для снятия замкнутой обечайки;
- электромеханический привод подъема, опускания и перекоса боковых валков;
- эффективная система защиты от перегрузки механизма;
- наличие надежной системы защиты от травматизма;
- возможность управления механизмом с помощью электропедали или пульта;
- установка механизма не требует создания специального фундамента с анкерным креплением.
Для удовлетворения потребностей заказчиков завод предлагает следующие услуги:
- Поставляет комплект запасных частей к механизму;
- Производит пуско-наладочные работы и обучение персонала для работы на станке;
- Осуществляет ремонт и обслуживание поставляемого оборудования.
Модель ММЗ-3401 является базовой. Расширение модельного ряда строится по принципу кратного изменения длины рабочих валков с использованием основных узлов и агрегатов базовой модели. Это позволит при выпуске механизмов быстро переналаживать производство и удовлетворять спрос большинства заказчиков.
Технические характеристики
| Модель: | ММЗ-3401 |
| Габаритные размеры ДхШхВ, мм | 3460 х 1000 х 1450 |
| Двигатель главного привода, В/Гц/Вт | 380 / 50 / 2200 |
| Двигатель привода подъема, В/Гц/Вт | 380 / 50 / 750 |
| Количество валков, шт | 4 |
| Скорость гибки, м/мин | 7 |
| Скорость подъема вспомогательных валков, м/мин | 0.4 |
| Диаметр верхнего валка, мм | 120 |
| Диаметр нижнего валка, мм | 110 |
| Диаметр вспомогательных валков, мм | 110 |
| Наименьший радиус гибки заготовки, мм | 80 |
| Максимальная ширина заготовки, мм | 2500 |
| Толщина заготовки, мм | от 0.55 до 2 |
| Масса, кг | 1340 |
