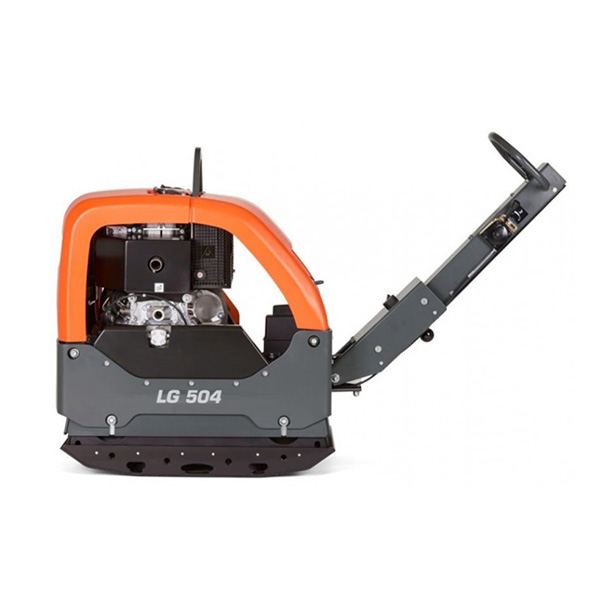

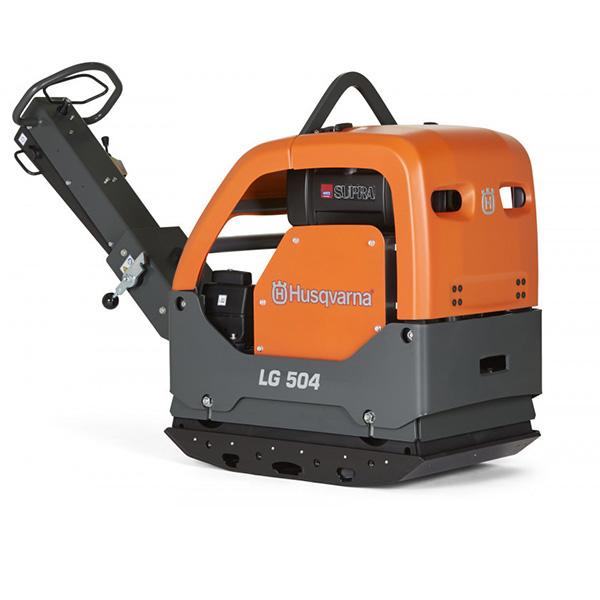

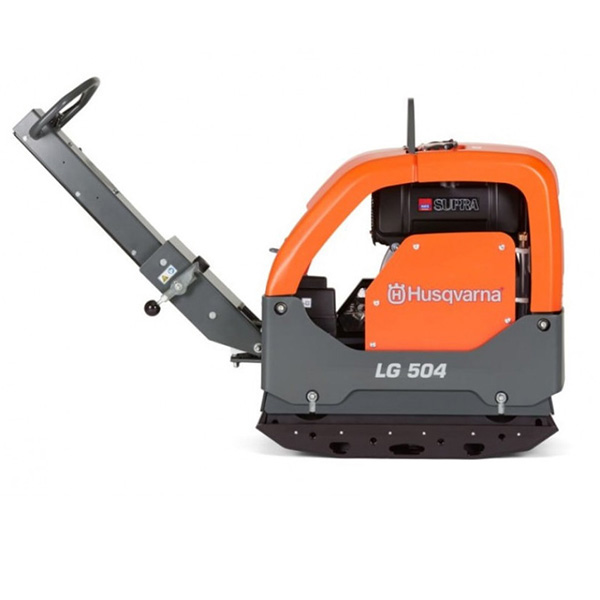

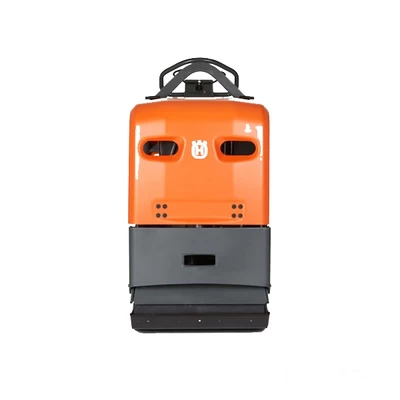

Дизельная виброплита Husqvarna (Atlas Copco) LG 504 DE - стальная рама для тяжелых условий эксплуатации
Реверсивная дизельная виброплита Husqvarna (Atlas Copco) LG 504 DE - это эффективная уплотнительная машина, разработанная специально для уплотнения глубоких слоев сыпучих грунтов на ограниченных площадях, таких как траншеи, стоянки автотранспорта, фундаменты и прочие области. Дизельная виброплита Husqvarna LG 504 DE отлично справляется со сложными работами, например при уплотнении мостовых и тротуаров. Промышленный одноцилиндровый 4-х тактный дизельный двигатель с воздушным охлаждением Hatz 1D81Z предназначен для стабильной и надёжной работы в составе промышленной техники. Электростартер с аккумулятором 12В обеспечивает легкий и быстрый запуск виброплиты Husqvarna.
Cтальная рама для тяжелых условий эксплуатации оборудована подъемной проушиной. Рама и противоударный кожух защищают двигатель и трансмиссию. Фиксированная рукоятка и рычаг поступательного и реверсивного хода облегчают работу оператора на любых поверхностях. Рукоятку можно поднять в вертикальное положение для облегчения транспортировки и хранения.
Реверсивная дизельная виброплита Husqvarna (Atlas Copco) LG 504 DE обладает улучшенной эргономикой и отличается простотой технического обслуживания и ремонта. При наличии специального комплекта (вулкалановый коврик с крепежом) виброплита Husqvarna (Atlas Copco) LG 504 DE также подходит для мощения брусчаткой. Уширители плиты для увеличения площади основания.
Рыхлый грунт, вибрация и скорость перемещения могут стать причиной опрокидывания машины. Запрещается работать на уклонах, превышающих возможности машины. Максимальный уклон для работы машины составляет 20° (в зависимости от состояния грунта).
Особенности виброплиты
- Повышенная частота, центробежная сила и амплитуда обеспечивают модели Husqvarna LG 504 DE великолепное тяговое усилие даже при работе на неровных поверхностях и на влажном грунте.
- Благодаря днищевой плите среднего размера - 550мм модель Husqvarna (Atlas Copco) LG 504DE позволяет эффективно выполнять работы, связанные с уплотнением там, где не сможет пройти ни одна другая виброплита данной весовой категории.
- Уровень вибрации на рукоятке достаточно низок, что позволяет оператору работать в течение нескольких часов, не испытывая дискомфорта.
Технические характеристики
| Модель: | LG 504 DE |
| Двигатель | Hatz 1D81Z |
| Тип двигателя | 4-х тактный дизельный |
| Тип топлива | Дизель |
| Биологически разлагающаяся гидравлическая жидкость | Shell Naturelle HFEX 46 |
| Моторное масло | Atlas Copcos IMPACT-OIL или Atlas Copcos PAROIL E Mission Green |
| Гидравлическая жидкость | Shell Tellus S2 V 32 |
| Масло эксцентрикового элемента | Atlas Copcos IMPACT-OIL или Atlas Copcos PAROIL E Mission Green |
| Амплитуда хода, мм | 2.4 |
| Мощность двигателя, кВт/л.с | 9.2 / 12.3 |
| Центробежная сила, кН | 65 |
| Частота вибрации, Гц | 69 |
| Габаритная высота, мм | 1190 |
| Габаритная длина, мм | 1670 |
| Габаритная ширина, мм | 550 |
| Звуковая мощность, Lw дБ (А) | 108 |
| Звуковое давление на уши оператора, Lp дБ (А) | 96 |
| Коврик для мощения брусчатки | Приобретается отдельно |
| Длина основания, мм | 900 |
| Ширина основания, мм | 550 |
| Максимальный наклон, ° | 20 |
| Частота вращения коленчатого вала, об/мин | 2550 |
| Объем масла в картере, л | 2 |
| Объем масла эксцентрикового элемента, л | 0.75 |
| Объем топливного бака, л | 7 |
| Рабочая скорость вперед, м/мин | 30 |
| Расход топлива, л/ч | 1.8 |
| Высота в упаковке, мм | 1290 |
| Длина в упаковке, мм | 1770 |
| Ширина в упаковке, мм | 650 |
| Рабочая масса, кг | 470 |
