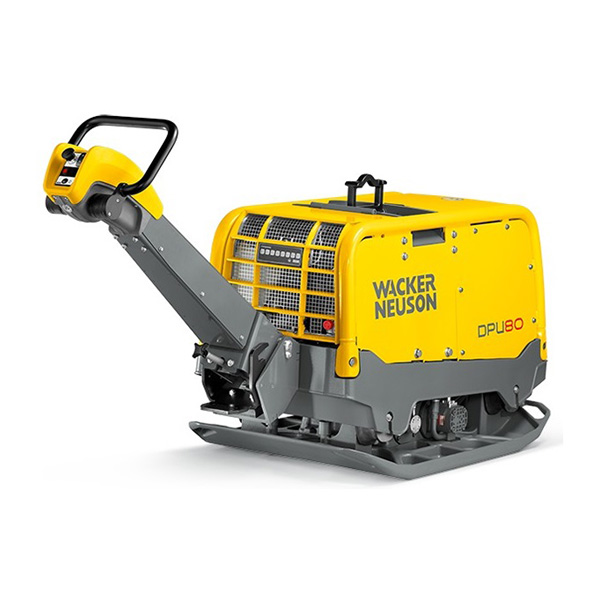

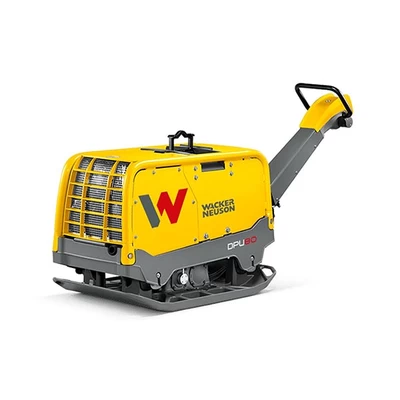

Виброплита Wacker Neuson DPU 80 – мощная дизельная машина в инновационном исполнении
Тяжелая дизельная реверсивная виброплита. Масса 771 кг, уплотняющее усилие 80 кН. DPU 80 - простая удобная эксплуатация и высочайшая надежность. Абсолютно защищенная конструкция от воздействия внешних факторов. Практическая реализация инноваций в конструкции виброплиты. Уплотнение грунта и обратной засыпки, подготовка оснований для монолитных конструкций, различных отмосток, насыпи дорожного полотна и прочих ответственных несущих сооружений требуют высококачественного и выверенного по своим характеристикам оборудования. Для решения подобных задач немецкий концерн Ваккер Нойсон предлагает на отечественном рынке тяжелую реверсивную виброплиту с вынуждающим усилием эксцентрика виброплиты 90 кН.
Использование данного оборудования дает гарантированный эффект при уплотнении грунта на глубине от 50 до 90 см. Используя оригинальное Немецкое оборудование Вы гарантировано получите ожидаемый результат по качеству выполненной работы, но и сможете с уверенностью рассчитывать, на то что сама машина Вас не подведет в самый неподходящий, вследствие технической неисправности. Однако всегда следует помнить что залогом и гарантом надежности любого сложного оборудования, является оператор который в первую очередь ответственен за соблюдение норм эксплуатации и технического обслуживания.
Особенности модели:
- Тяжелая реверсивная виброплита Wacker Neuson DPU 80 создана из инноваций;
- Компактные размеры, при солидной мощности 80 кH;
- Вес 771 кг;
- Защищенное исполнение: прочный стальной каркас по периметру виброплиты;
- Удобное интуитивно понятное управление машины;
- Фиксация рукояти с удобными регулировками под рост оператора;
- При отпускании рукояти переходит в режим уплотнения на месте;
- Водяное охлаждение двигателя обеспечивает продолжительную безостановочную работу;
- Съемные боковые панели дают возможность для удобного доступа к основным узлам и агрегатам двигателя;
- Удобный индикатор с отображением основных параметров работы системы, с отображение наработки в моточасах для своевременного проведения ТО;
- Возможность ввода PIN кода для защиты от несанкционированного доступа посторонними лицами, в том числе кражи оборудования;
- В качестве опции доступен индикатор с отображением степени уплотнения с функцией отключения вибрации при чрезмерном уплотнении Compatec;
- Более подробную информацию с иллюстрациями и детальным описанием возможностей данного оборудования Вы сможете найти на вкладке "Подробнее".
Конструкционные особенности
Концерн Wacker Neuson Вашему вниманию представляет одну из новейших передовых инженерных разработок в области виброоборудования - тяжелую реверсивную виброплиту DPU 80 с рукоятью управления. В данной модели, в полной мере, с успехом реализована концепция, заложенная в обновленную серию тяжелых вибромашин Ваккер Нойсон.
В этом обзоре Вашему вниманию, мы постараемся представить наиболее важные отличительные технические особенности данного оборудования. По своей сути все без исключения модели обновленной серии DPU являются воплощением самых передовых инженерных инноваций.
Область применения

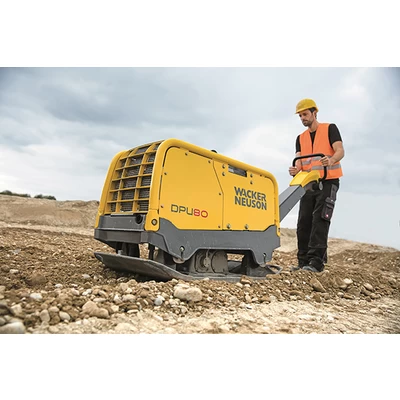

Виброплиты с массой 500 и более кг, с успехом применяются в самых ответственных областях строительства, от работ так называемого "нулевого" цикла, когда объект пока представляет из себя поле с экскаватором, до работ связанных с ремонтом уже действующих объектов и коммуникаций, когда к примеру из проезжей части был вынут грунт для прокладки инженерных коммуникаций и требуется обратная засыпка с заданными показателями уплотнения, для избежания проседания или размыва дорожного полотна в месте производства работ.
С большим успехом тяжелые виброплиты используются при работах связанных с подготовкой площадей под последующую заливку бетонных оснований в монолитном строительстве. Но безусловно, основное предназначение данного оборудования, связано с производством работ по уплотнению обратных засыпок.
При этом для решения задачи, наиболее качественного уплотнения, при выборе виброплиты следует обратить внимание на ключевой показатель - уплотняющее усилие, которое измеряется в кило-Ньютонах. Зависимость здесь линейная чем большее значение имеет данный показатель, тем более глубокое воздействие на грунт сможет оказать виброплита. Значение 80 кН - говорит о том, что данное оборудование способно воздействовать на грунт на глубину до 80 см за один проход, при этом для достижения заданного показателя уплотнения до 96-98%, на данной глубине может потребоваться несколько проходов.
В каждом отдельном случае, данные показатели подтверждаются специализированными измерительными лабораториями и для конкретных условий определяются опытным путем. Показатель уплотненности и требуемое количество проходов зависит не только от мощности самой плиты, достаточно существенное влияние могут оказать внешние факторы и состав грунта.
Конструкционные особенности
В данной модели Wacker Neuson реализовал множество инновационных решений, которые затронули не только внешний облик оборудования. Вместе с современным дизайном, инженерам удалось удачно сочетать принципиально новую концепцию расположения основных узлов и агрегатов, внедрить новые стандарты качества, эргономики и удобства управления
Размеры виброплиты
- Поперечное расположение двигателя позволило существенно оптимизировать габариты уплотнения
- Расширительные пластины позволяют изменять ширину прохода при уплотнении
Спроектирована для работы в тяжелых условиях эксплуатации
- Высочайшая надежность и качество Wacker Neuson для любых условий работы
- Автоматика выбирает режим наилучший режим уплотнения для конкретного грунта
- Высокая скорость поступательного движения 29 метров в минуту
- Защита по периметру корпуса виброплиты
Удобство управления
- Рукоять с интуитивно понятным управлением
- Удобно расположенные кнопки и индикаторы
Система Compatec (Опция)

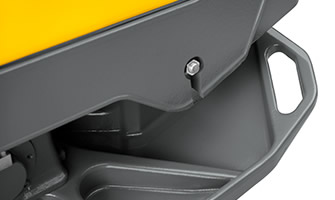

Удобная транспортировка и крепеж на транспортном средстве
Выдвижная подъемная петля
Удобная очистка плиты основания
Технические характеристики
Модель | DPU 80 |
Уплотняющее усилие, kH | 80 |
Транспортные габариты (В х Д х Ш), мм | 1670 х 1515 х 850 |
Рабочие габариты (Д х Ш х В), мм | 1183 х 770 х 830 |
Размер плиты основания (Ш х Д), мм | 770 х 1183 |
Толщина плиты основания, мм | 14 |
Частота удара, Гц | 56 |
Показатель вибрации на рукояти, м/с² | < 2.5 |
Скорость движение вперед (зависит от внешних факторов грунта, окр. среды), м/мин. | 29 |
Производительность, м2/час | 1340 |
Двигатель | Kohler KDW702 |
Характеристика двигателя | 2-ух цилиндровый, 4-х тактный с жидкостным охлаждением |
Объем цилиндров, см3 | 686 |
Мощность двигателя, кВт/л.с | 11 / 14.9 |
При оборотах, об/мин | 3000 |
Расход топлива, л/час | 2.7 |
Топливный бак, л | 7.2 |
Максимальный уклон | 25% |
Передача | Гидростатическая |
Топливо | Дизель |
Тип | Реверсивная |
Переключение реверса | Гидравлическое |
Масса, кг | 771 |
