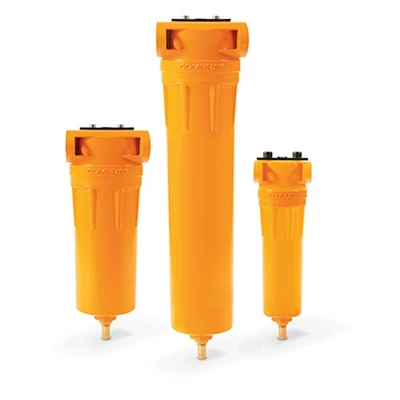

Циклонные магистральные сепараторы серии DFS - поставляются комплектными, в сборке с сепарационным элементом, и являются надёжным и экономически эффективным методом удаления конденсата в жидкой фазе из сжатого воздуха.
Модульная конструкция для монтажа батареи фильтров и сепараторов для достижения необходимого класса фильтрации по ISO 8573-1: 2016.
В стандартной комплектации:
- Встроенный автоматический конденсатоотводчик.
Опциональная комплектация:
- Индикатор конденсата в жидкой фазе WIN
- Наборы для монтажа
- Конденсатоотводчик внутренний
- Адаптер для подключения наружного конденсатоотводчика
Требует предварительной установки:
Функциональные особенности
- Эффективность удаления конденсата и частиц 99%.
- Размер удаляемого конденсата и твёрдых частиц до 5 мкм.
- Максимальное рабочее давление 16 бар.
- Максимальная рабочая температура 65°С.
- Минимальная рабочая температура 1,5°С.
- Широкий выбор размеров резьбы от 3/8” до 3”
|
Благодаря уникальному дизайну сепарационного элемента, центробежные сепараторы DFS серии работают с постоянной высокой эффективностью при 20-120% расчётной производительности по сжатому воздуху. Отличия данной серии сепараторов:
Сепарационный элемент Сепарационный элемент с современным дизайном и минимальной потерей давления: эффективно удаляет более 99% конденсата в жидкой фазе, оптимально эффективен при 20-120% расчётной производительности по сжатому воздуху, применим для работы с компрессорами с частотным регулированием, сепарационный элемент не требует замены.
Конденсатоотводчик Встроенный в корпус автоматический конденсатоотводчик.
Указатель направления воздуха Указатель направления потока воздуха для правильной установки сепаратора в линию. |
Технические параметры
| Градация | - |
| Описание | Центробежная сепарация |
| Степень сепарации по содержанию воды в жидкой фазе, % | >99% |
| Максимальная рабочая температура, °С | 65 |
| Потеря давления при номинальном расходе воздуха, мбар | 55 |
Технические характеристики
| Модель: | DFS-047 |
| Расход воздуха, м³/мин | 4.7 * |
| Макс. рабочее давление, бар | 16 |
| Резьбовое соединение, дюйм | 1" |
| Масса, кг | 2.1 |
* В соответствии с ISO 7183
| Рабочее давление, бар | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Коэффициент | 0.38 | 0.5 | 0.63 | 0.75 | 0.88 | 1.0 | 1.13 | 1.25 | 1.38 | 1.5 | 1.63 | 1.75 | 1.88 | 2.0 | 2.13 |
