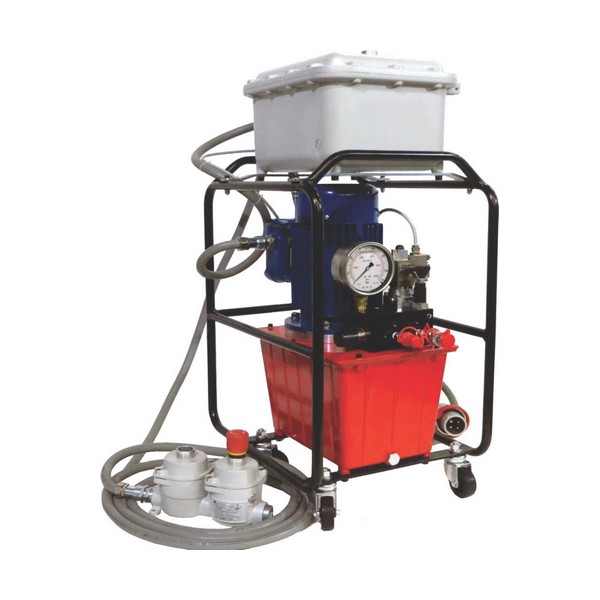

Маслостанция МГС700-0.9П-Э-2ГГ-4-ATEX-Р7м-К6м-220В - полуавтомавтоматическая для 4 гайковертов, с пультом и сдвоенным рукавом 7м
Гидравлическая насосная станция МГС700-0.9П-Э-2ГГ-4-ATEX-Р7м-К6м-220В является профессиональным оборудованием, предназначенным специально для работы с гидравлическими гайковертами кассетного и торцевого типа.
РАБОТА
1. Проверьте все соединения оборудования, убедитесь, что нет утечек.
2. Проверьте уровень жидкости в масляном резервуаре. Крышка масляного резервуара должна быть закрыта.
3. Убедитесь, в правильности напряжения питания и наличии заземления. Подключите сетевой шнур к розетке.
4. Переведите главный выключатель в положение «Вкл», блок управления будет включен.
УСТАНОВКА ДАВЛЕНИЯ И ЗНАЧЕНИЯ КРУТЯЩЕГО МОМЕНТА
Внимание! Невыполнение этих настроек перед установкой гайковерта на гайку или болт может привести к повреждению оборудования или серьезным травмам персонала. Так как при настройке давления насоса давление может превышать допустимый уровень.
1. Ослабьте контргайку на винте клапана настройки давления.
2. Выкрутите регулировочный винт перепускного клапана против часовой стрелки до конца. Тем самым уменьшив давление до нуля.
3. Рассчитайте необходимое давление в соответствии со сравнительной таблицей давления и крутящего момента.
4. Запустите насос нажатием кнопки "Пуск". Масло из выхода низкого давления (В) подается в штоковую полость гайковерта, поршень возвращается в исходное положение.
5. Нажмите и удерживайте кнопку ↑ на пульте управления. Включается электромагнит на распределителе. Распределитель переключается на прямой ход. Масло из выхода высокого давления (А) подается в поршневую полость гидроцилиндра гайковерта. Поршень выдвигается до упора. Внимательно следите за показаниями манометра. Если действия из пункта №2 были выполнены правильно, давление будет близким к нулевой отметке. В случае подъема давления выше 700 бар немедленно отпустите кнопку ↑.
6. Удерживайте кнопку ↑ на пульте управления нажатой. Поверните регулировочный винт перепускного клапана по часовой стрелке, чтобы повысить давление. Чтобы уменьшить давление, поверните регулировочный винт перепускного клапана против часовой стрелки. Установите необходимое давление.
7. Нажмите и отпустите несколько раз кнопку ↑ на пульте управления, чтобы проверить настройку давления.
8. Зафиксируйте регулировочный винт перепускного клапана контргайкой, чтобы в процессе работы настройка давления не сбилась.
После окончания работы:
Нажмите кнопку "Пуск" еще раз для остановки насоса. Двигатель выключится, подача масла остановится. Нажмите на толкатель переключения распределителя на торце электромагнита для сброса давления в системе. Проверьте отсутствие давления в системе по манометру. После этого БРС можно отсоединить.
Технические характеристики
| Модель: | МГС700-0.9П-Э-2ГГ-4-ATEX-Р7м-К6м-220В |
| Мощность приводного двигателя, кВт | 1.5 |
| Рабочее давление, бар | 700 |
| Объем масляного бака, л | 8.5 |
| Производительность ступени низкого давления, л/мин (до 70 бар) | 11 |
| Производительность ступени высокого давления, л/мин (до 700 бар) | 0.9 |
| Распределитель | 4-х линейный двухпозиционный электромагнитный |
| Режим управления подачей | Полуавтоматический |
| Пульт управления | Взрывозащищенный с кнопкой аварийного отключения |
| Питание, В | 220 |
| Длина кабеля питания, м | 6 |
| Длина рукавов высокого давления, м | 7 |
| Количество сдвоенных рукавов высокого давления в комплекте, шт. | 1 (для подключения одного гайковерта) |
| Подключение рукавов | Шариковые быстроразъемные соединения CEJN Серия 116, 150 МПа |
| Масса (в упаковке, без масла), кг | 90 |
| Габариты в упаковке (длина/ширина/высота), мм | 1100 x 950 x 1400 |
| Температура окружающей среды, град. | -30...+50 |
| Уровень шума | Около 80дБА при давлении 700 бар |
| Время непрерывной работы | Не ограничено |
| Используемое гидравлическое масло | В зимний период - "ВМГЗ" В летний период - класс вязкости ISO VG 32 Маслостанция поставляется с маслом в баке. |
Исполнение взрывозащищенное
IP64 CE EX II 2G K T3
(EN 1127-1 : 2011, EN 13463-1 : 2009, EN 13463-5 : 2011)
