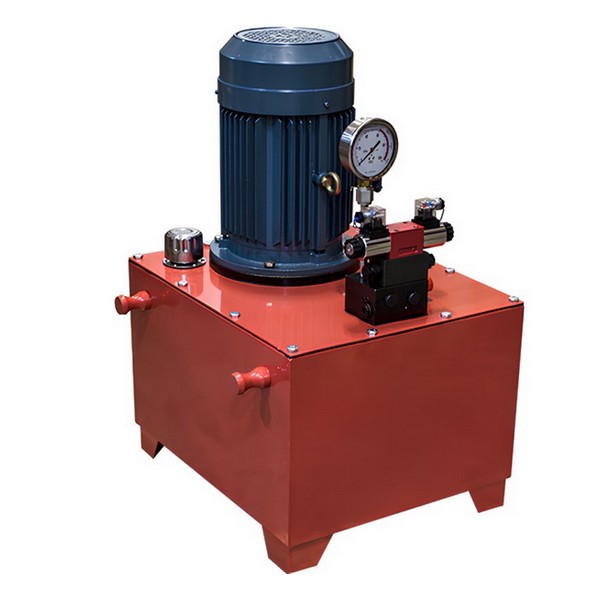

Маслостанция МГС 700-15.0-Э-2-150л-380В-ГЗ с гидрозамком - оснащена электромагнитным трехпозиционным четырехлинейным распределителем с гидрозамком
Двухпоточная маслостанция МГС 700-15.0-Э-2-150л-ГЗ без педали, с электромагнитным распределителем с гидрозамком применяется в качестве привода для различного гидравлического оборудования двустороннего действия: прессов, арматурогибов, домкратов и различных гидроцилиндров двустороннего действия.
Гидрозамок в маслостанциях, или гидравлический замок, служит для удержания давления в гидроцилиндрах в статическом положении под нагрузкой, предотвращая неконтролируемое движение рабочих органов. Он работает как управляемый обратный клапан, блокируя обратный поток жидкости в системе.
При выборе маслостанции обратите внимание, что объём масляного бака маслостанции должен превышать рабочий объём подключенного оборудования минимум на 20-30% для предотвращения попадания воздуха в гидравлическую систему и нагрева масла при работе.
Устройство:
- Маслостанция состоит из масляного бака 8, на крышке 10 которого установлены гидравлический блок управления 7, гидрозамок 5, распределитель 3 и приводной электродвигатель 1.
- Масляный бак 8 выполнен в виде сварной герметичной емкости. В задней части крышки бака 10 имеется отверстие для заливки масла закрытое пробкой 11. На задней стенке бака 8 расположено смотровое окошко для контроля уровня масла, а в нижней задней части сливное отверстие закрытое пробкой. Внутри бака размещен плунжерный насос высокого давления с всасывающим фильтром.
- Гидравлический блок управления 7 предназначен для распределения гидравлических потоков и снабжен манометром 2 для определения гидравлического давления в системе. С лицевой стороны блока управления 7 имеется два резьбовых отверстия, в которые устанавливаются быстроразъемные соединения (опционально) для подсоединения двух рукавов высокого давления (опционально).
С правой стороны блока управления 7, имеется регулировочный винт, закрытый пластиковым колпачком 6, для настройки предельного уровня давления. В состоянии поставки давление настроено примерно на 600-700бар. Для уменьшения давления: вращайте регулировочный винт против часовой стрелки. Для увеличения давления - закручивайте винт. Если Ваш гидроцилиндр рассчитан на давление менее 700бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок.
Распределитель 3 имеет три положения. В среднем положении золотника распределителя (когда обе управляющие катушки 4 выключены) напорная линия от насосного блока соединена со сливом. Т.е., при запуске двигателя, масло поступающее из насоса в распределитель будет направлено на слив. При этом давление со стороны гидроцилиндра сохраняется за счет гидрозамка 6.
При подаче питания 220В на одну из управляющих катушек 4, золотник распределителяпереключается в одно из крайних положений. При включенном двигателе масло под давлением поступает в один из двух выходов блока управления 7, а второй выход соединен со сливом.
В крайних положениях золотника распределителя 3 масло под давлением подается в одну из рабочих полостей гидроцилиндра двухстороннего действия, при этом вторая полость соединена со сливом.
В среднем положении золотника распределителя 3насос работает в холостую "на слив". Это дает возможность остановить подачу масла, не выключая двигатель и управлять маслостанцией только переключением распределителя.
Электродвигатель 1 имеет распределительную коробку. В состоянии поставки перемычки в распределительной коробке установлены по схеме "треугольник". При данной схеме подключения, двигатель запускается при любом давлении в системе (до 700бар).
Если электросеть, на месте использования маслостанции не имеет большого запаса мощности, для уменьшения нагрузки на сеть, можно установить перемычки в распределительной коробке электродвигателя по схеме "звезда". При использовании данной схемы,двигатель маслостанции будет запускаться только до давления 400-450 бар. Если давление в системе превышает 400-450 бар, потребуется уменьшить давление в системе или запускать электродвигатель только в среднем положении распределителя.
Для уменьшения нагрузки на сеть и сохранения возможности запускать двигатель под максимальной нагрузкой, рекомендуется использовать пускатель.
Пускатель, контактор, пакетный выключатель, пульт/педаль управления и кабель питания не входят в комплект поставки.
Для управления катушками распределителя обычно используется двухкнопочный тельферный пульт или двусторонняя педаль. Возможно подключение к автоматическим системам управления.
Комплект поставки:
- Двухпоточная маслостанция
- Инструкция
- Упаковка
Технические характеристики
| Модель: | МГС 700-15.0-Э-2-150л-380В-ГЗ |
| Номинальное давление, бар/мПа | 700 / 70 |
| Производительность при давлении до 700 бар, л/мин | 15.0 |
| Объем масляного бака, л | 300 |
| Мощность приводного двигателя, кВт | 15.0 |
| Напряжение питания двигателя, В | 380 |
| Напряжение питания катушек электромагнитов распределителя, В | 220 |
| Настройка максимального давления, бар | от 70 до 700 |
| Регулировка расхода | нет |
| Насосный блок | радиальный восьмиплунжерный |
| Распределитель | золотниковый электромагнитный трехпозиционный четырехлинейный с гидрозамком |
| Удержание давления | есть |
| Схема подключения электродвигателя | треугольник, звезда |
| Количество рукавов высокого давления в комплекте | - |
| Резьба на плите распределителя для присоединения рукавов | 1/2" внутренняя коническая трубная NPT |
| Масса без масла, кг | 159 |
| Габаритные размеры, мм | 800 х 740 х 1150 |
| Рабочая жидкость | Масло всесезонное гидравлическое отфильтрованное марки "ВМГЗ" или аналоги |
