Кран стреловой поворотный Мастер-3 КСП-1000 (380 В)

Кран стреловой поворотный Мастер-3 КСП-1000 - поворот стрелы крана осуществляется электрическим приводом

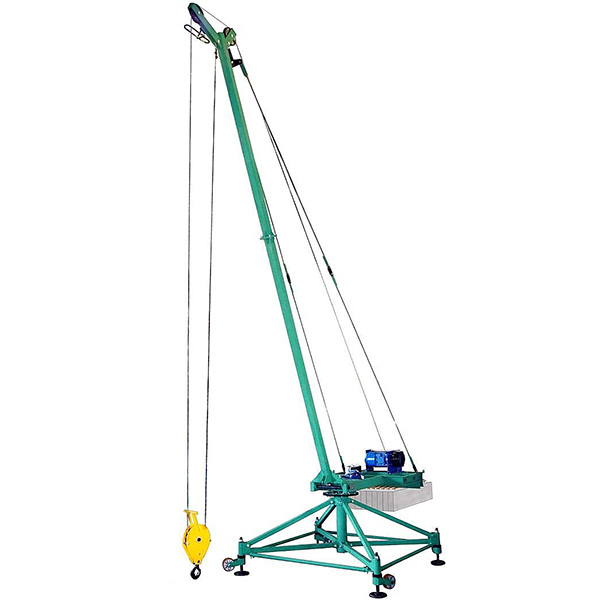

Кран стреловой поворотный КСП-1000 МАСТЕР-3 устанавливается на уровне земли или перекрытиях зданий и сооружений. Предназначен для подъема/опускания и горизонтального перемещения по окружности различных строительных материалов и оборудования массой до 1000 кг.

Допускается эксплуатация крана при температуре окружающей среды не выше плюс 40 °С и не ниже минус 40 °С. Скорость ветра не должна превышать 12 м/с (рабочее состояние крана) и 33 м/с (не рабочее состояние крана). В части воздействия климатических факторов кран соответствует исполнению У2 по ГОСТ 15150.

Кран стреловой Мастер-3 полностью разборный. Является переставным грузоподъемным механизмом, перемещаемым с одного участка работ на другой вручную. Может быть установлен на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов. Управление краном, монтаж стрелы, подъем и опускание груза, вращение поворотной части крана осуществляется с помощью подвесного кнопочного поста, при этом крановщик находится около крана.

Способ управления стреловым краном - электрический как на подъем/опускание, так и на поворот крана. Вылет стрелы крана Мастер-3 имеет три значения - 2.4; 3 и 4 м.

Особенности:

• Максимальная грузоподъемность при двукратной запасовке каната на вылете 2.4 м составляет 1 т; на вылете 3 м - 0.8 т; на вылете 4 м - 0.5 т. При однократной запасовке грузоподъемность крана в любом случае не более 500 кг!!! При однократной запасовке каната требуется дополнительно укомплектовать кран подвеской грузоподъемность 0.5 т. Комплектация производится по заказу потребителя.
• Максимальная высота подъема крюка на вылете 2.4 м составляет 6±0.2м; на вылете 3м - 5.6±0.2м; на вылете 4 м - 4.8±0.2 м.
• Максимальная глубина опускания крюка составляет при двукратной запасовке 50 м (80 м - исполнение под заказ); при однократной запасовке - 100 м (160 м для исполнения под заказ).

В конструкции крана используются следующие предохранительные устройства: конечный выключатель ограничения высоты подъема груза; конечный выключатель ограничения подъема стрелы крана. Тормоз установлен на механизме подъема (опускания) груза, а также на механизме поворота.

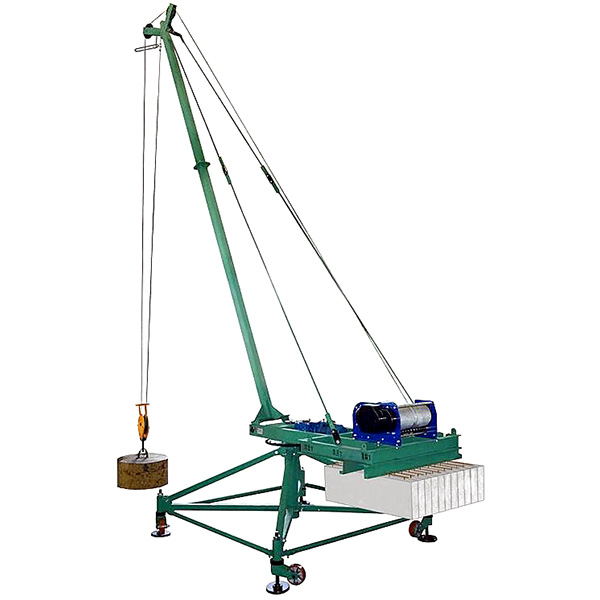

Кран строительный КСП-1000 состоит из следующих основных узлов и деталей:

• рамы;
• лебедки;

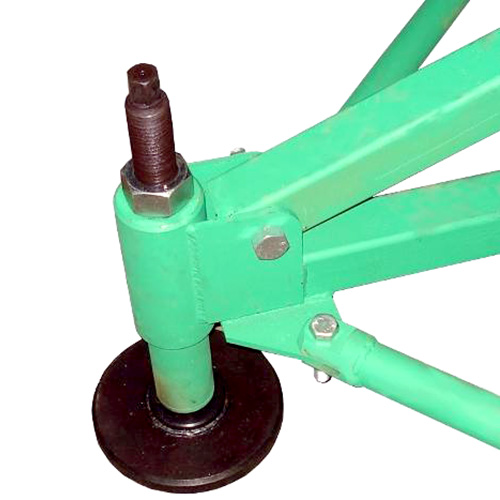

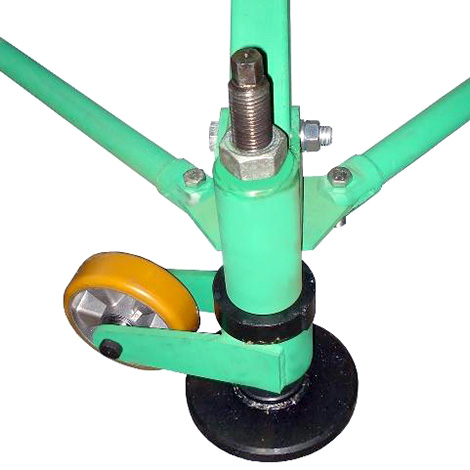

• опор;
• стрелы;
• колонны;
• стяжек;

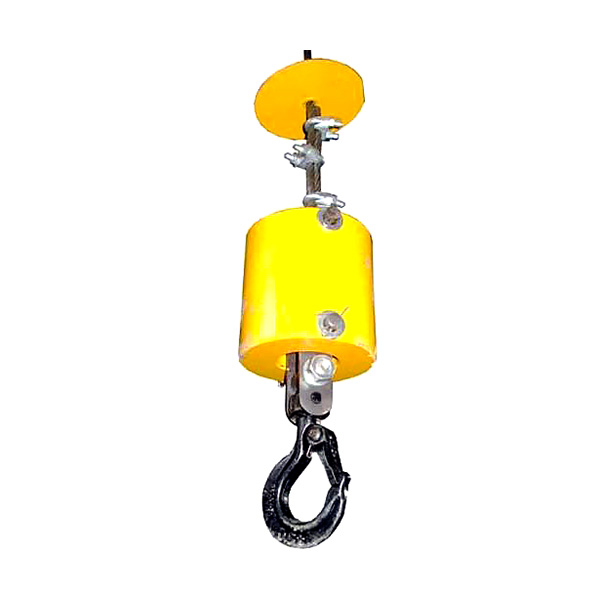

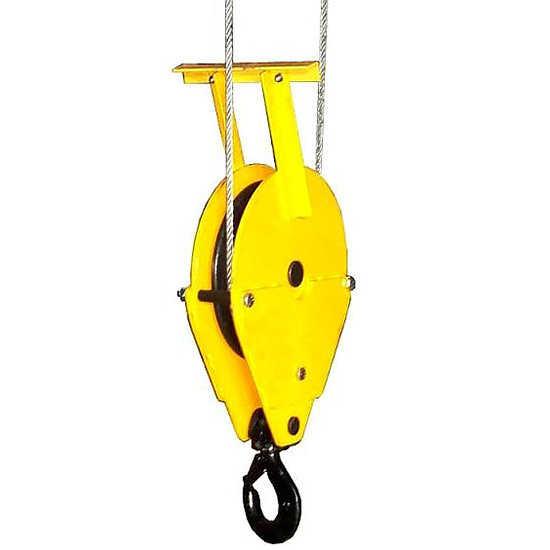

• крюковой подвески.

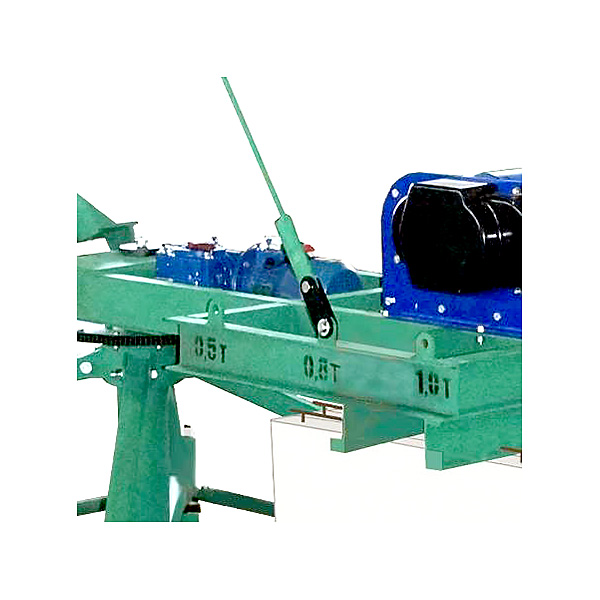

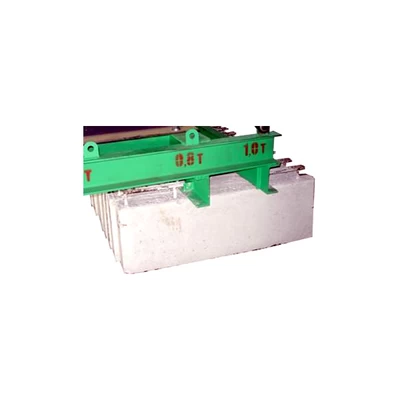

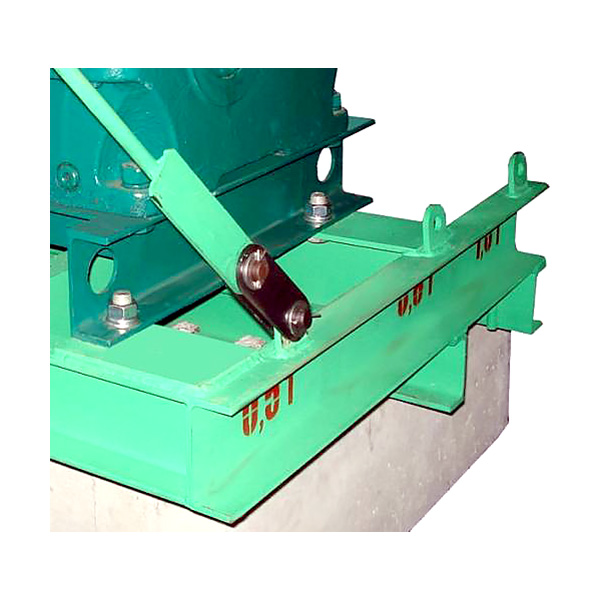

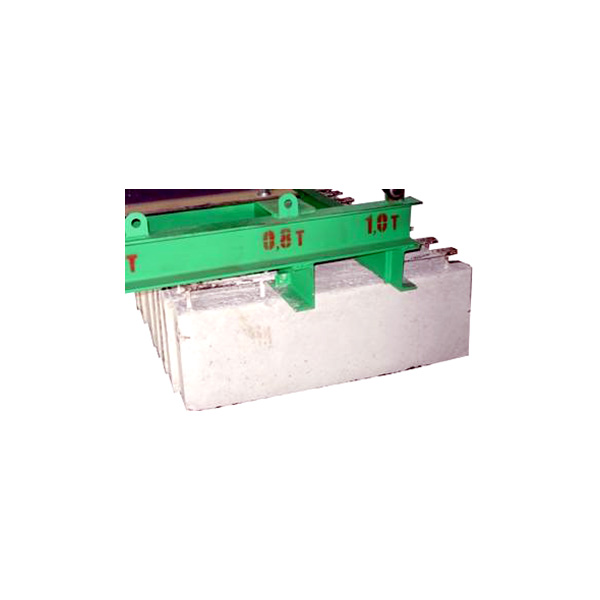

Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены два швеллера на которые навешиваются десять контргрузов. Сбегающий конец каната от лебедки проходит через блоки стрелы и блок крюковой подвески и крепится при двукратной запасовке к оси, а при однократной запасовке – к грузовой петле, заправленной через блок крюковой подвески.

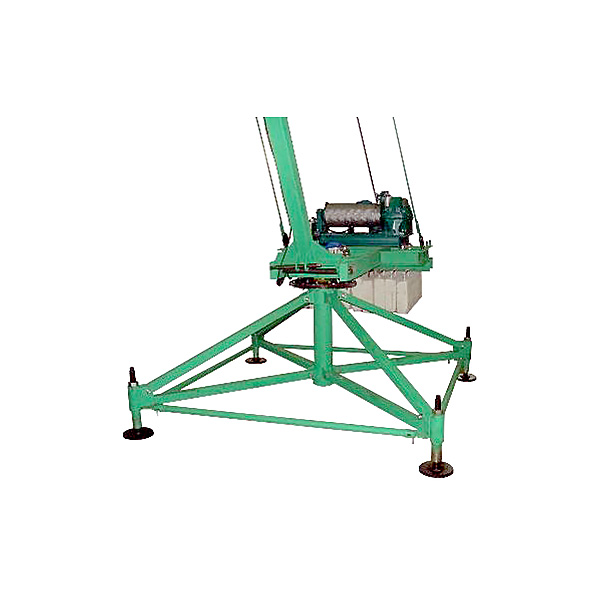

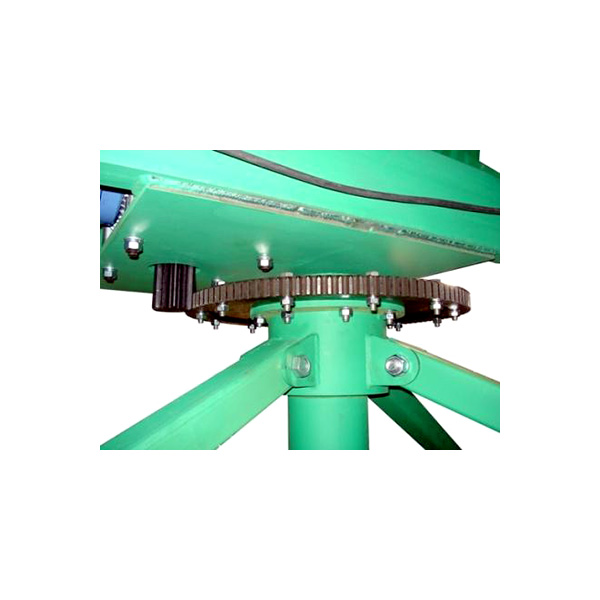

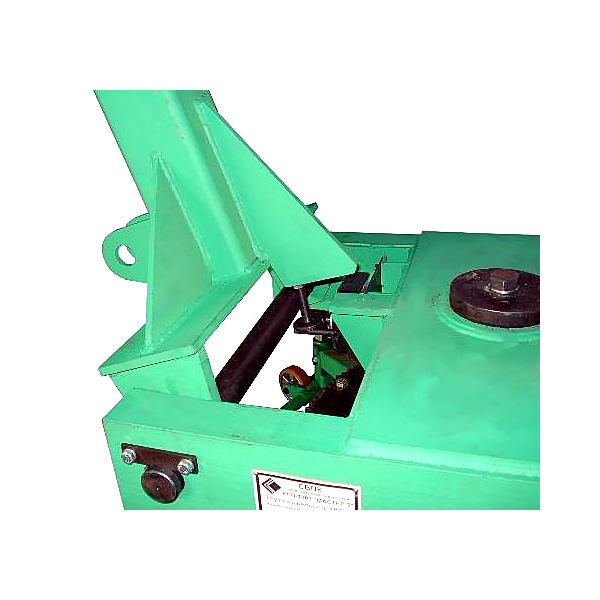

Основанием крана служит опорная платформа. В центральной части опорной платформы смонтирована колонна в которой на подшипниках качения установлен шкворень. На верхний конец шкворня устанавливается рама поворотная. Рама поворотная сварена из стальных швеллеров и листовой стали. На поворотной раме установлена грузовая лебедка и механизм поворота. Поворотная рама и стрела соединяются между собой шарнирно при помощи оси. Cтроительный кран Мастер-3 имеет три фиксируемых вылета стрелы. Фиксация стрелы осуществляется при помощи стяжек, которые одним концом крепятся к стреле, а другим к соответствующим проушинам, приваренным к раме.

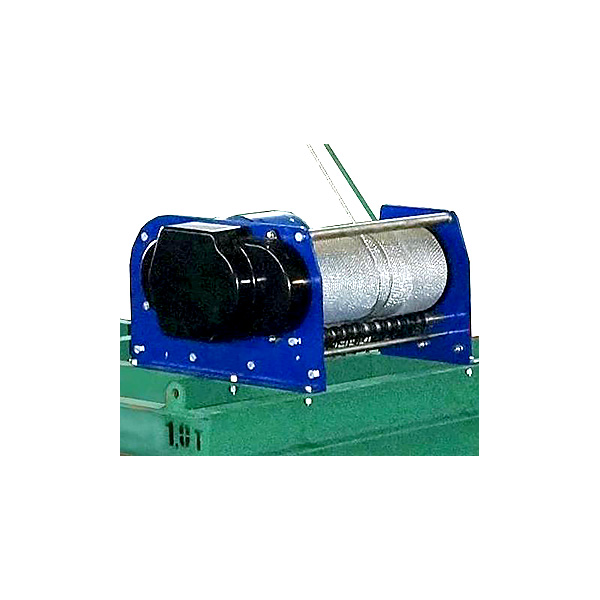

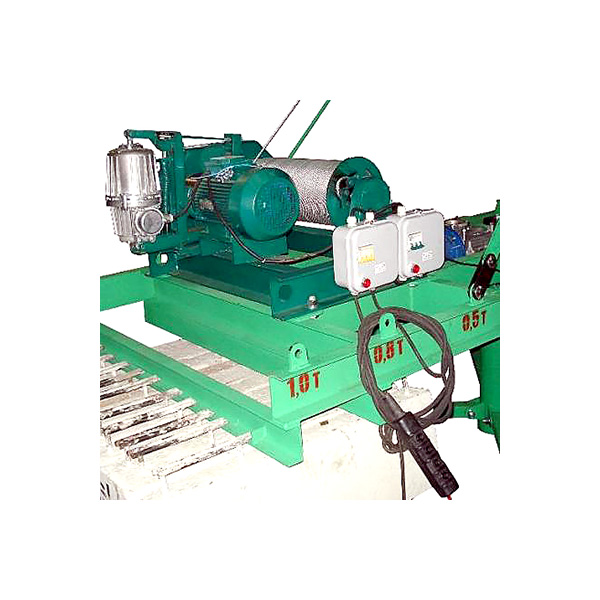

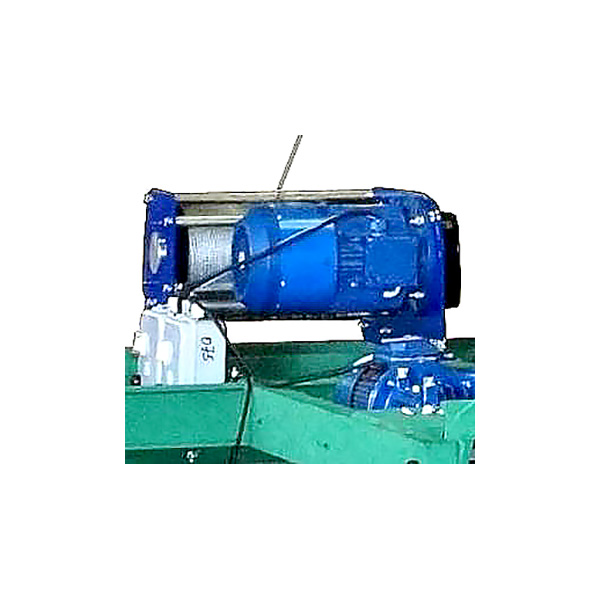

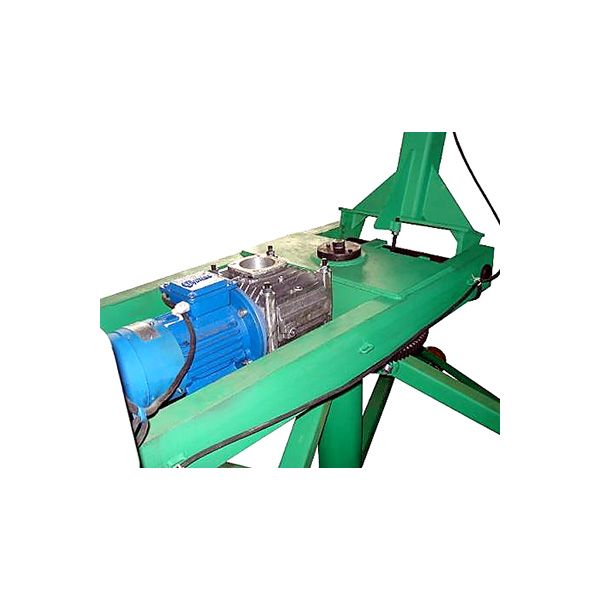

Мотор-редуктор механизма поворота служит для вращения поворотной части крана. Грузовая лебедка служит для подъема (опускания) груза и используется при монтаже и демонтаже крана, а также при изменении вылета стрелы.

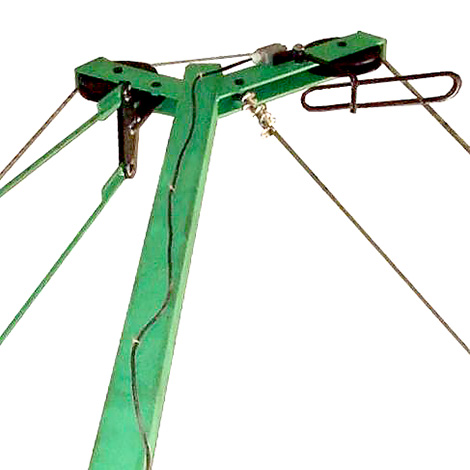

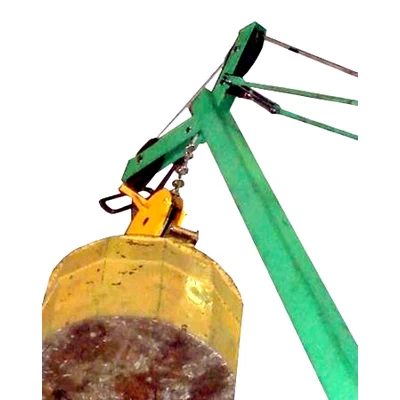

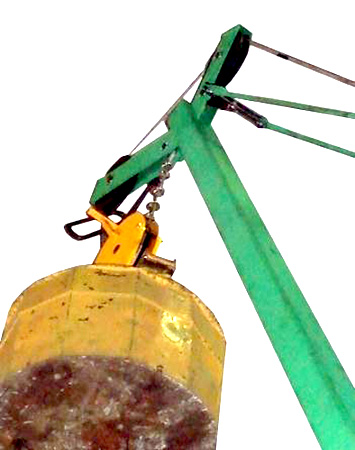

Стрела крана состоит из двух частей, корневой и концевой, которые соединены между собой двумя болтами. Каждая из частей стрелы представляет собой трубчатую конструкцию. На боковой поверхности трубы имеются кольца к которым крепится кабель, идущий к конечному выключателю. Корневая часть стрелы состоит из основания, проушин, стержневой части и пристыковочных пластин. Концевая часть стрелы состоит из пристыковочных пластин, стержневой части и кронштейнов. На кронштейнах концевой части стрелы установлены блоки грузового каната.

Подробно об устройстве и принципе работы крана см. в паспорте на изделие (паспорт совмещен с руководством по эксплуатации).

Кран является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3 град. Если уклон больше 3 град, то кран необходимо выставить при помощи домкратов опоры, при этом уклон крана от вертикали не должен превышать 3 град.

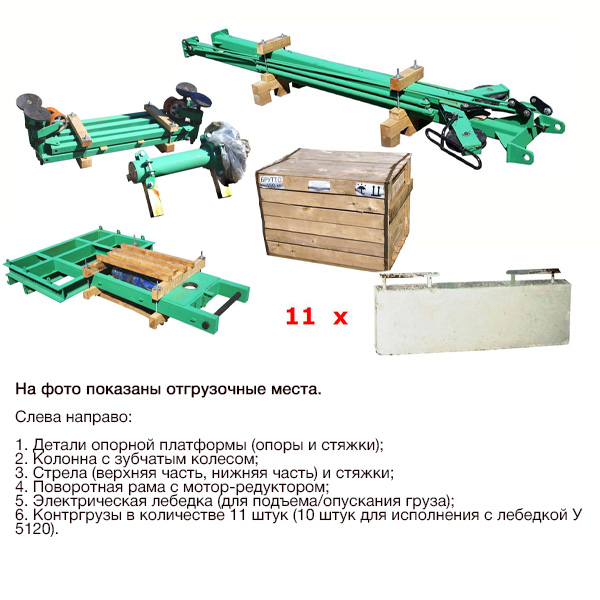

Кран поставляется в разобранном виде!
