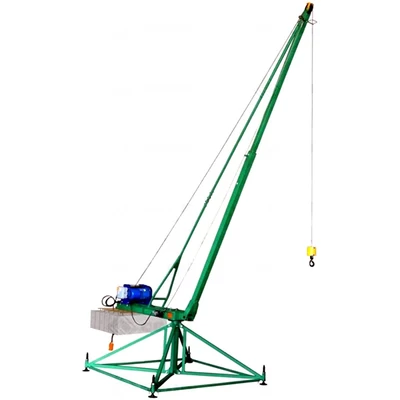

Кран стреловой поворотный Мастер КСП-320 - удобен в работе и прост в техническом обслуживании
Кран стреловой поворотный МАСТЕР устанавливается на земле или перекрытиях зданий и сооружений и предназначен для подъема/спуска и горизонтального перемещения по окружности различных строительных материалов и оборудования. Кран стреловой КСП-320 МАСТЕР полностью разборный, собственный вес отдельных элементов не превышает 50 кг. Это позволяет легко устанавливать его на кровлю силой двух человек без дополнительного использования грузоподъемной техники. Кран поставляется в разобранном виде.

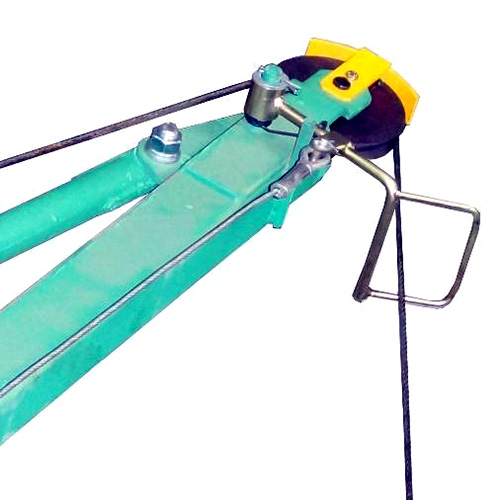

Кран имеет надежный тормоз — электромагнитный нормально замкнутый, входит в состав электродвигателя. Приборы и устройства безопасности — конечный выключатель ограничения высоты подъема груза, отключение от электросети при перегрузке механизма подъема груза. Допускается эксплуатация крана при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С и влажности 80% при плюс 20 град С. В части климатических факторов кран соответствует исполнению У2 по ГОСТ 15150 (кран должен быть защищен от воздействия атмосферных осадков).

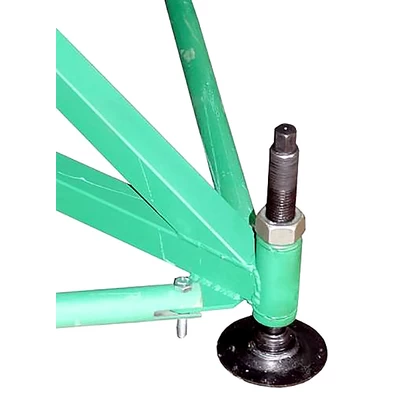

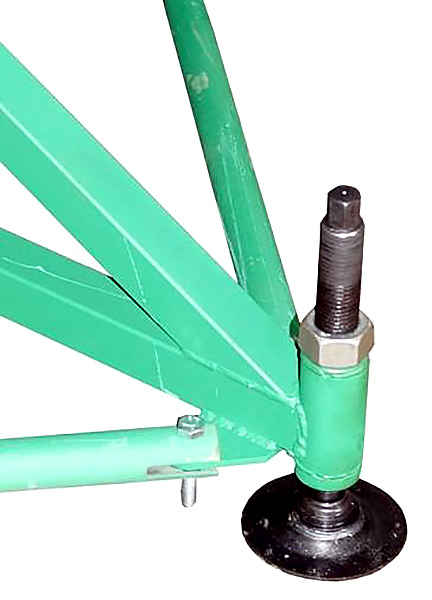

Кран стреловой поворотный КСП-320 МАСТЕР является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи опорных домкратов крана.
Кран состоит из следующих основных узлов и деталей:
- рамы;
- лебедки;
- ног;
- верхней стрелы и нижней стрелы;
- колонны;
- стяжки и укосины;

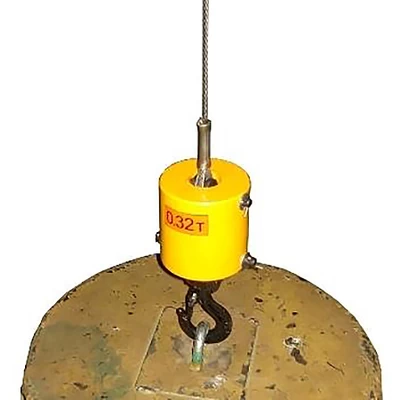

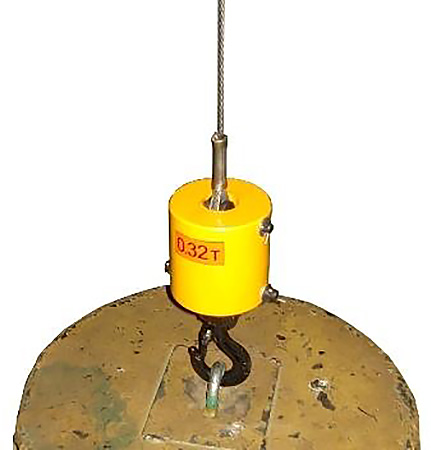

- крюковой подвески.

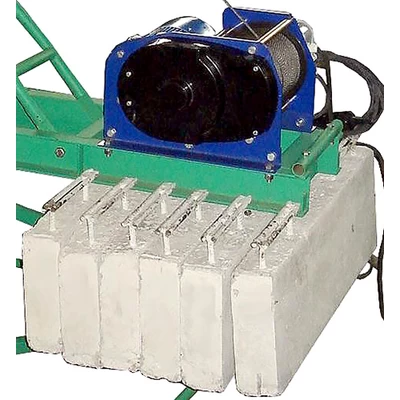

Сборочные единицы крана крепятся между собой стандартными крепежными изделиями и деталями, входящими в комплектацию крана. Устойчивость крана во время эксплуатации обеспечивается контргрузами в количестве 6 шт. Колонна, ноги и стяжки образуют единую платформу. К колонне при помощи болтового соединения М16 крепится рама. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками.

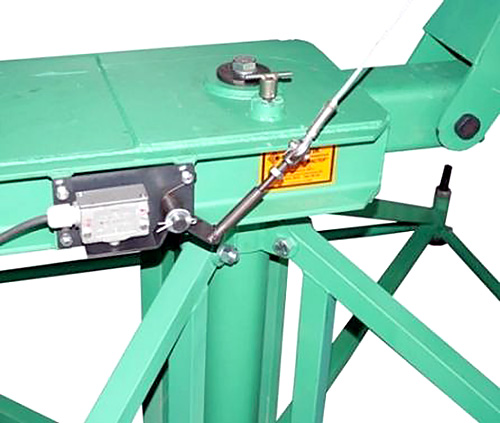

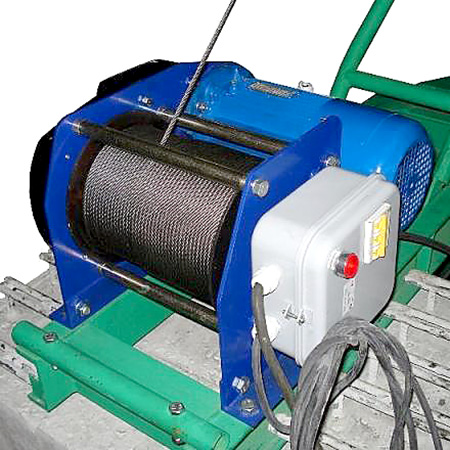

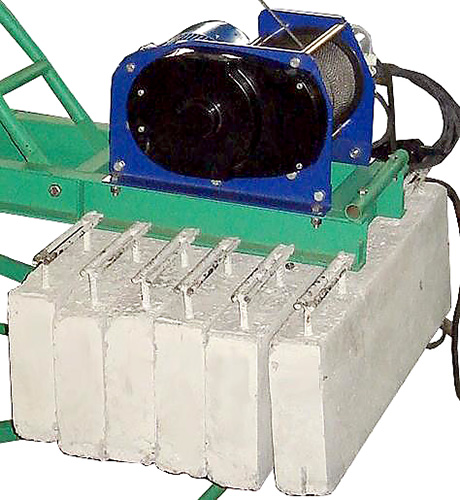

К раме крепится лебедка. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает вращающий момент на барабан через двухступенчатый редуктор, закрытый защитным кожухом. На щеке лебедки закреплен электрический пульт. От электропульта отходит один кабель с кнопочным тельферным постом и микровыключателем закрепленным на раме.
В состав электрооборудования входят: электродвигатель со встроенным электромагнитным тормозом, пост тельферный, микровыключатель, пускатели, выключатель автоматический.

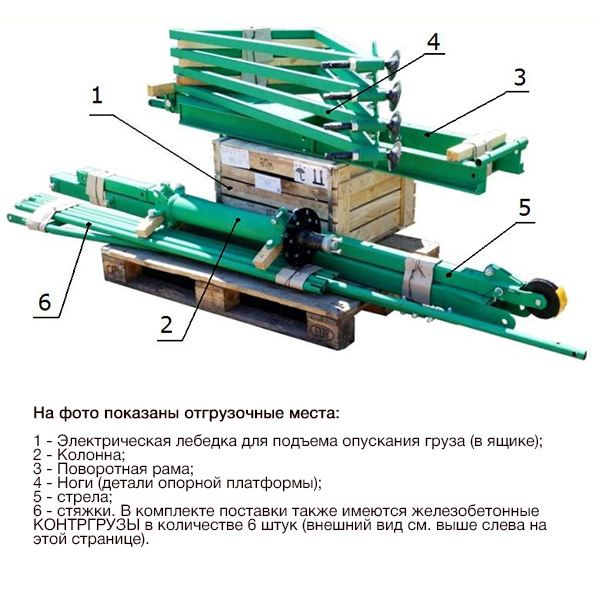

Кран поставляется в разобранном виде!
Технические характеристики
| Модель | Мастер КСП-320 |
| Грузоподъемность, кг | не более 320 |
| Высота подъема при установке на земле, м | 4 |
| Высота подъема при установке на перекрытии, м | до 60 / 80 * |
| Скорость подъема груза, м/мин | 22 |
| Диаметр каната, мм | 5.5 |
| Масса контргрузов, кг | 390 |
| Масса крана без противовесов, кг | 260 |
| Общая масса, кг | 650 |
| Вылет стрелы, м | 2.65 |
| Угол поворота, град | 360 |
| Напряжение силовой цепи, В | 380 |
| Напряжение цепи управления, В | 220 |
| Частота тока, Гц | 50 |
| Электродвигатель механизма подъема | АИРС80В4ЕУ2 |
| Номинальная мощность двигателя., кВт | 1.7 |
| Режим работы двигателя по ГОСТ 183 | S3 (ПВ 40%) |
| Место управления | С пола, перекрытия |
| Режим работы/класс нагружения по ГОСТ 25835 | 3М / В3 |
| Способ управления механизмом подъема | Электрический |
| Способ управления механизмом поворота стрелы | Ручной |
* Высота подъема груза для крана КСП-320 "Мастер" специального исполнения (под заказ)
