Растворонасос EUROMIX 400.1 MINI - простая и надежная конструкция, сочетающая высокую эффективность и низкую стоимость эксплуатации
Растворонасос EUROMIX 400.1 MINI находит широкое применение в качестве транспортирующего механизма в составе технологических линий строительной отрасли, а также в производстве строительных работ. Так, героторные растворонасосы EUROMIX применяются в производственных линиях МК «СтройПолиБетон» и МК «СтройПеноБетон» для подачи приготовленной бетонной смеси от смесительной установки типа БСЛ ДЕЛЬТА к формующей оснастке. В паре со смесителями серии EUROMIX 600, EUROMIX SUPERMIX или со смесителями турбулентного типа серии EUROMIX НАВИГАТОР насосы EUROMIX 400.1 MINI могут применяться на строительных объектах при устройстве полов и утеплении кровель, а также при замешивании и заливке смеси в опалубки.
Растворонасосы EUROMIX 400.1 MINI представляют собой роторовращательные (героторные) механизмы. Их основой является винтовая пара, один из элементов которой – однозаходный винт (ротор) – вращается по планетарной траектории внутри двухзаходной винтообразной обоймы из эластичного материала (статора). Двигаясь друг относительно друга, ротор и статор постоянно создают вдоль своей оси несколько полостей, которые со стороны зоны всасывания увеличиваются в объеме и создают разрежение, а затем «гонят» волну всосанного материала в сторону нагнетания. От частоты вращения ротора, шага и длины его винта, суммарного объема полостей статора зависят эксплуатационные характеристики растворного насоса: дальность подачи материала, а также количество перемещаемой за единицу времени смеси.

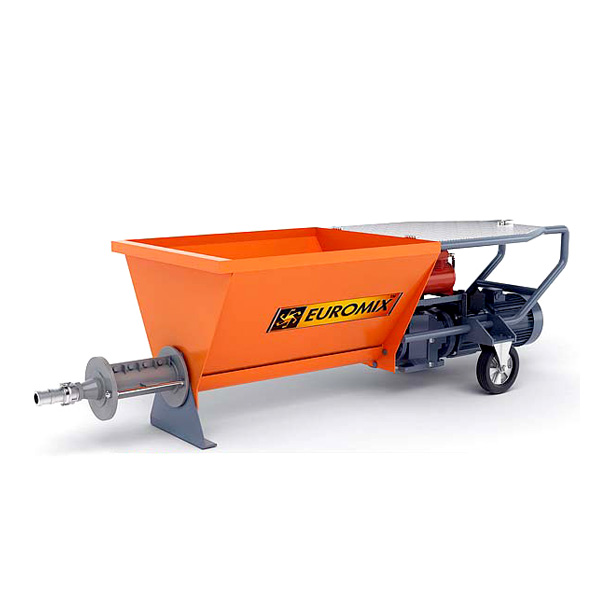

Ротор приводится в действие мотор-редуктором. Присоединение резинового шланга (растворопровода) осуществляется при помощи быстроразборного соединения типа СAMLOCK. Помимо героторного механизма, насосы EUROMIX 400.1 MINI комплектуются бункерами-накопителями для приема материала из смесительной установки. Насос монтируется на колесном шасси с дополнительными опорами.
Технологические особенности и преимущества:
- Возможно перекачивание склонных к расслоению материалов, вязких и абразивных масс, пенобетонных смесей, сложных многокомпонентных смесей, особо чувствительных к механическому воздействию, а также взвесей и эмульсий, содержащих твердые частицы;
- При установленной частоте вращения винта производительность насоса не изменяется;
- Героторная пара, которой комплектуются винтовые насосы серии EUROMIX 400.1 MINI, имеет конструкцию, обеспечивающую оптимальное соотношение мощности подачи и давления с высоким эксплуатационным ресурсом своих узлов;
- Наличие расходного бункера насоса позволяет проводить непрерывную подачу материала, что особенно важно при выполнении работ, перерыв в которых нежелателен либо вообще недопустим (механическое нанесение штукатурных растворов, заполнение форм и т.д.);
- Оснащение колесным шасси позволяет перемещать агрегат по строительной площадке без применения грузоподъемной техники;

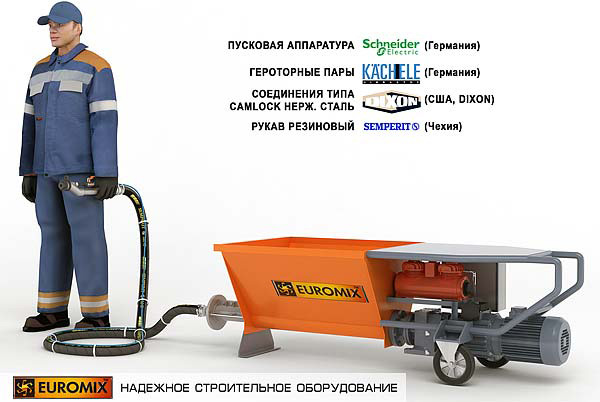

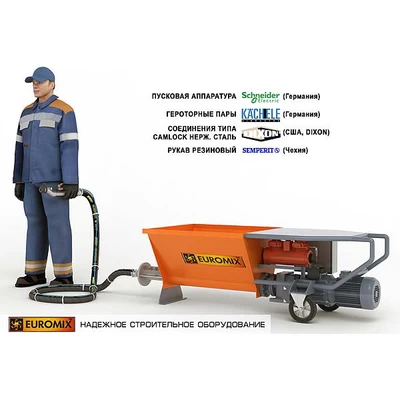

- Героторные растворные насосы серии EUROMIX 400.1 MINI комплектуются качественными узлами от известных мировых производителей: используются героторные пары фирмы Wilhelm Kaechele GmbH (Германия), мотор-редукторы пр-ва Италия.
Технические характеристики
| Модель: | 400.1 MINI |
| Производительность при подвижности раствора 10 см и более (определяемой по ГОСТ 5802-86), м³/ч | 1.2 |
| Развиваемое давление, МПа | 1.8 |
| Практическая дальность подачи по горизонтали, м | 150 |
| Практическая дальность подачи по вертикали, м | 20 |
| Диаметр рукава напорного трубопровода, мм | 40 |
| Номинальная мощность, кВт | 5.5 |
| Род тока | Переменный трехфазный |
| Частота тока, Гц | 50 |
| Напряжение, В | 380 |
| Объем бункера, л | 100 |
| Допустимый максимальный объем включений, мм | 6 |
| Номинальные габаритные размеры, мм | 1300 × 700 × 800 |
| Масса, кг | 150 |
