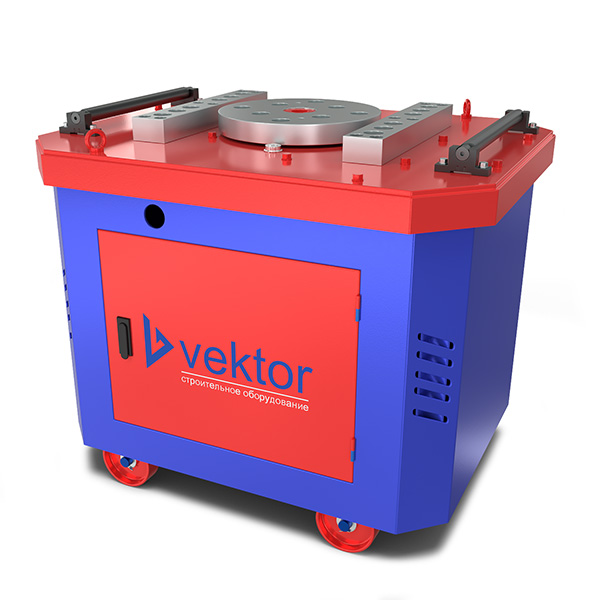

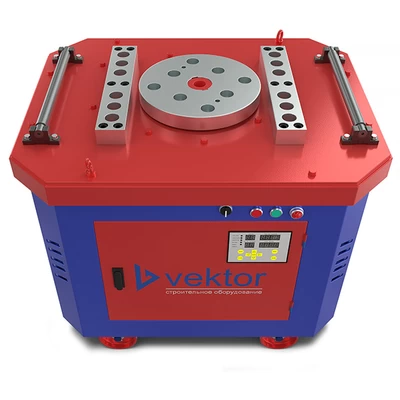

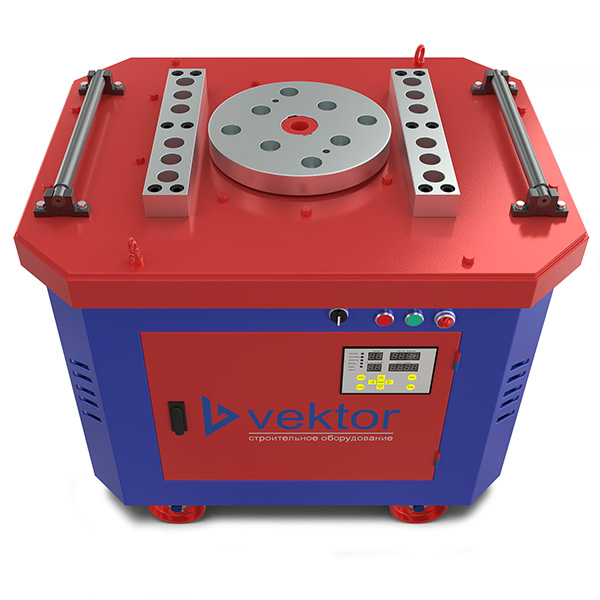

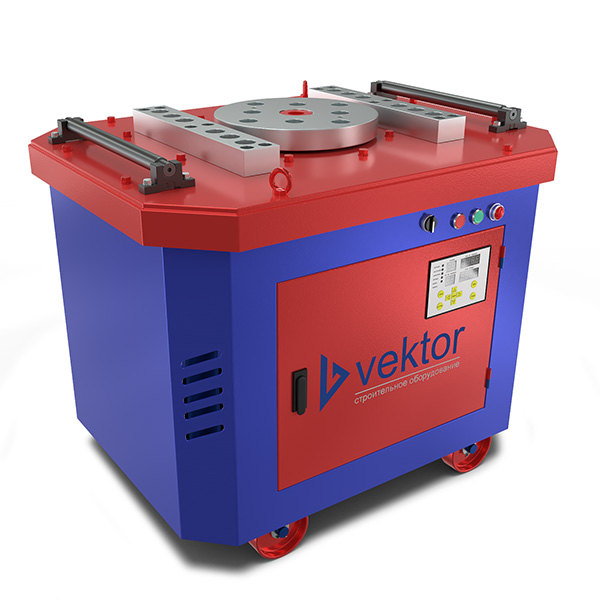

Станок для гибки арматуры Vektor GW40 с ЧПУ - существенно сокращают трудозатраты и время производства железобетонных изделий
Особенности и преимущества:
- Управление может быть ручное или с ЧПУ;
- Диаметр изгибаемой арматуры:12-40мм;
- Одна педаль управляет пуском станка. Автоматический возврат планшайбы облегчает снятие готового изделия;
- Функция корректировки угла гиба;
- Работает при низких температурах (до -20 °С);
- Каркас имеет утолщённые рёбра жёсткости;
- Электродвигатель собственного производства, класс изоляции F;
- Пальцы и ролики выполнены из стали 200CrMoTi;
- Можно проверять уровень масла в редукторе через смотровые окна.
Модели оснащены всем необходимым и готовы к использованию:
- ножная педаль;
- набор гибочных приспособлений;
- квадратная втулка для упора;
- болт М20 для регулировки упора.
Принцип работы:
- Станок производит загиб посредством вращения диска с механическим приводом.
- Управление станком осуществляется электрической системой автоматизации. Такая система позволяет выполнять все необходимые в строительстве углы загибания арматурной стали с максимальной точностью.
- Загибочный диск вращается в направлении по часовой и против часовой стрелки и работает как в автоматическом, так и в ручном режимах.
- Для выполнения нестандартных загибов можно использовать различные насадки и аппараты.
Комплектация GW40 С ЧПУ
| Палец 30 мм | 1 шт |
| Палец 35 мм | 1 шт |
| Палец 40 мм | 1 шт |
| Палец 43 мм | 2 шт |
| Обкатной ролик 72 мм | 1 шт |
| Обкатной ролик 82 мм | 1 шт |
| Обкатной ролик 100 мм | 1 шт |
| Ремни размера B1500 | 3 шт |
Технические характеристики
| Модель: | GW-40 с ЧПУ |
| Скорость вращения рабочего диска, об/мин | 8 |
| Мощность, при 380 В/50 Гц, кВт | 3 |
| Габариты (ДхШхВ), мм | 840 х 740 х 800 |
| Вес нетто, кг | 275 |
| Кол-во прутков арматуры класса А-I (А240) при единовременной гибке, шт | 1 / 2 / 3 |
| Максимально допустимый диаметр А-I (А240), мм | 40 / 22 / 14 |
| Кол-во прутков арматуры класса А-III (А400) при единовременной гибке, шт | 1 / 2 / 3 |
| Максимально допустимый диаметр А-III (А400), мм | 32 / 20 / 12 |
| Кол-во прутков арматуры класса А-500C при единовременной гибке, шт | 1 / 2 / 3 |
| Максимально допустимый диаметр А-500C, мм | 28 / 18 / 10 |
| Кол-во прутков арматуры класса Ат 500 при единовременной гибке, шт | 1 / 2 / 3 |
| Максимально допустимый диаметр Ат 500, мм | 32 / 20 / 12 |
