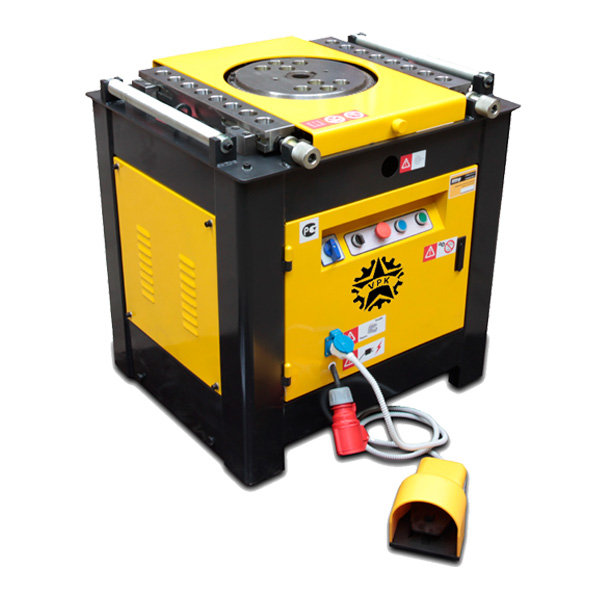

Станок для гибки арматуры Г-45 - регулируемые упорные рейки
Станок для гибки арматуры ВПК Г-45 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели ВПК Г-42 на станке для гибки ВПК Г-45 сокращено время настройки угла загиба на поворотном рабочем диске.
Принцип работы

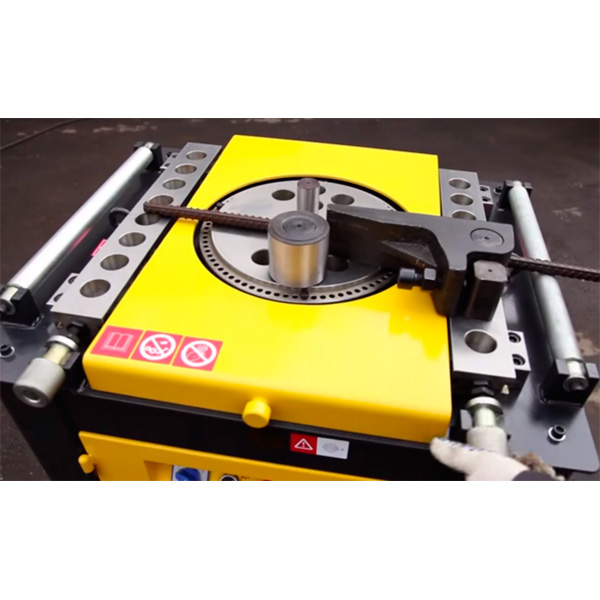

Гибка арматуры на станке ВПК Г-45 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
Как отличить гибочный станок Г-45РН от подделки?
- на ВПК Г-45 все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
- установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
- скорость гибки 72 градусов в секунду

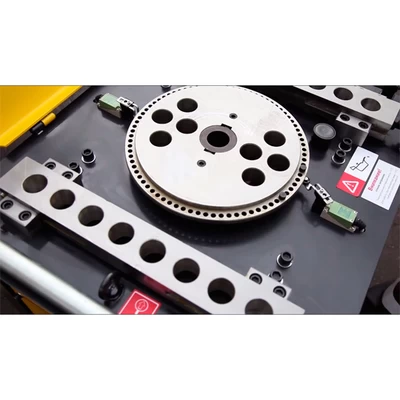

- рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
- только на ВПК Г-45 регулируемые упорные рейки
- толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
- при отгрузке ВПК Г-45РН полностью подготовлен к работе и заправлен маслом
Особенности

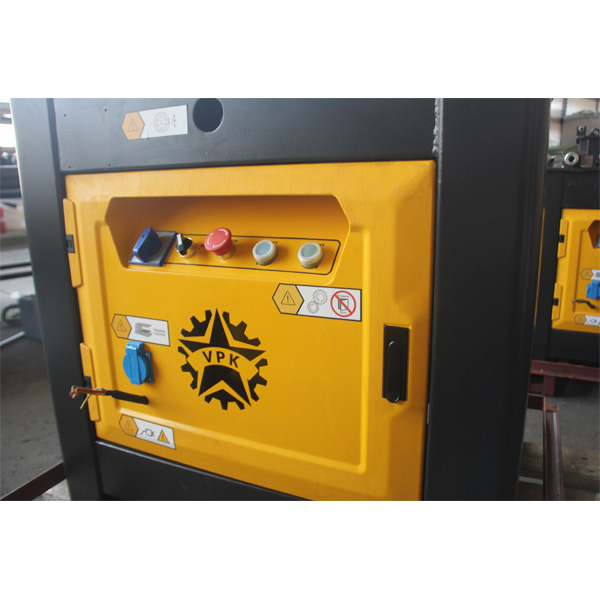

- на станке установлена защита электродвигателя и аварийные «СТОПы»
- электромотор снабжён электротормозом в отличии от ВПК Г-42
- рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
- упрощён порядок изменения угла гиба, применены переставляемые штифты
- в отличии от ВПК Г-42 увеличено количество отверстий под упорные штифты для большего количества вариантов гиба
- в отличии от ВПК Г-42 максимальный диаметр сгибаемой арматуры класса А-I составляет 45мм, класса А-III составляет 38мм
- замена масла 1 раз в год
Увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
Комплектация
В комплект поставки входит: ножная педаль, набор ключей, набор гибочных приспособлений, упор, квадратная втулка для упора и болт М20 для регулировки упора, 2 штифта, инструкция.
Гарантия на станок 1 год. Станок соответствует техническому регламенту Таможенного союза (декларация ЕАС).
Технические характеристики
| Модель: | Г-45 |
| Напряжение сети, В | 380 |
| Мощность, кВт | 3 |
| Скорость вращения рабочего диска, об/мин | 12 |
| Гибка арматуры класса А-I (А240) диаметром, мм | 45 |
| Гибка арматуры класса А-III (А400)) диаметром, мм | 38 |
| Гибка арматуры класса А-500С диаметром, мм | 34 |
| Габариты в упаковке, мм | 950 х 860 х 950 |
| Вес в упаковке, кг | 412 |
| Масло, л | 18 |
