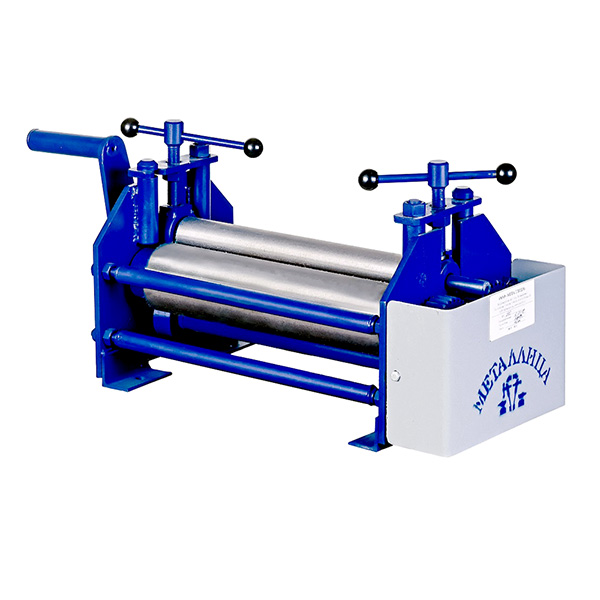

Вальцы листогибочные ВР-340 — для изготовления цилиндрических обечаек и дугообразных элементов из листового металла
Установка вальцов
Вальцы трехвалковые ручные должны быть установлены на жесткую поверхность и закреплены болтами. Компактные размеры и небольшой вес позволяют установить вальцы практически на любой рабочей поверхности и в любом помещении.
Принцип работы
С помощью прижимных винтов необходимо поднять вверх прижимной вал. Вальцуемый лист расположить между опорными и прижимным валами (заготовка должна располагаться параллельно валам). Далее одновременным вращением прижимных винтов опускаем постепенно (1/2 оборота) прижимной вал на величину, необходимую для начала формирования требуемого радиуса вальцевания. После каждого опускания прижимного вала вальцуемый лист прокатывается по всей плоскости с помощью вращения приводной рукоятки механического привода (связанного с опорными валами через шестерни).
Для извлечения заготовки из вальцов возвращаем прижимной вал в верхнее положение с помощью вращения прижимных винтов. При необходимости снятия прижимного вала ослабляем фиксирующие гайки и поворачиваем откидную балку на 180° и выводим из зацепления винт подъёмного устройства.
Станок применяется для изготовления:
- водостоков
- дымоотводов
- различных емкостей
- воздуховодов
- и т.п.
Вальцы трехвалковые ручные состоят из следующих частей:
- основание;
- щечки;
- откидная балка;
- прижимной вал;
- опорные валы;
- стяжные шпильки;
- прижимной винт;
- приводная рукоятка;
- кожух;
- фиксирующие гайки.
Технические характеристики
| Модель: | ВР-340 |
| Максимальная толщина листа вальцевании, мм | 3 |
| Наибольшая длина вальцевания, мм | 340 |
| Диаметр верхнего вала, мм | 41 |
| Количество валов, шт | 3 |
| Длина рабочая / транспортная, мм | 700 / 570 |
| Ширина рабочая / транспортная, мм | 250 / 250 |
| Высота рабочая / транспортная, мм | 290 / 290 |
| Масса рабочая / транспортная, кг | 40 |
