Арматурогиб ручной электрогидравлический АГ-40Н предназначен для быстрого и простого сгибания арматуры диаметром от 6 мм до 40 мм на угол до 105 градусов.
В качестве привода арматурогиба можно использовать любой ручной или электрогидравлический насос двустороннего действия с рабочим давлением 70 МПа и объемом бака более 1л. Расход маслостанции с электроприводом подбирается в зависимости от требуемой скорости сгибания арматуры. Рекомендуется использовать маслостанции с электромагнитным управлением и производительностью около 1.5-3 л/мин.

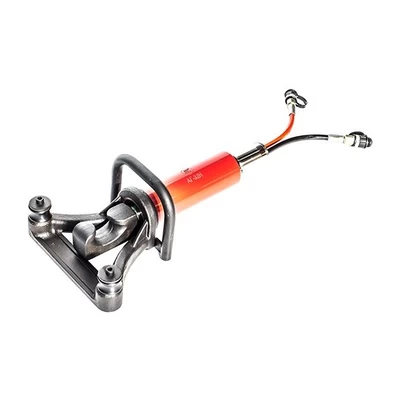

Арматурогиб состоит из: гидроцилиндра двустороннего действия 5 с открытой гибочной рамой 1, на которой установлены два вращающихся упора 2 и рукоятка для удержания арматурогиба 4. На штоке гидроцилиндра установлен симметричный двусторонний гибочный шаблон 3. К насосу арматурогиб подключается с помощью двух быстроразъемных соединений 7, вкрученных в короткие рукава высокого давления (на моделях АГ-25Н и АГ-32Н) или напрямую в гидроцилиндр (на модели АГ-40Н). Поршневая и штоковая полости гидроцилиндра имеют одинаковое максимальное рабочее давление - 700 бар.
Комплектация:
1. Арматурогиб - 1шт.
2. Руководство по эксплуатации (объединенное с паспортом) - 1 шт.
3. Упаковка - 1шт.
Технические характеристики
| Модель | АГ-40Н |
|
Диаметр изгибаемой арматуры, мм
|
6...40 |
|
Макс. угол изгиба, град.
|
0...90 |
| Расстояние между роликами (мм) | 269 |
| Межосевое расстояние роликов (мм) | 323 |
| Диаметр роликов, мин.-макс. (мм) | 54-58 |
| Ширина гибочного шаблона (мм) | 44 |
| Радиус гиба (мм) | - |
| Ход штока (мм) | 170 |
| Гидроцилиндр | двустороннего действия |
| Усилие гидроцилиндра на выдвижение штока (тонн) | 20 |
| Максимальное рабочее давление (бар) | 700 |
| Резьба для установки БРС | К3/8" (внутренняя) |
| Установленные БРС | БРС1-П-3/8 |
|
Вес нетто, кг
|
22,9 |
|
Вес в упаковке, кг
|
27,4 |
|
Размеры упаковки, мм
|
640 х 455 х 255 |
|
Температура окружающей среды, град.
|
-10...+40 |
|
Используемое масло
|
ВМГЗ" (подбирается в зависимости от температуры окружающей среды) |
